Fernando Nunes.

Entrou em minha assistência um Smartphone de modelo citado no titulo, onde o mesmo não tem sua função de carregamento. O mesmo ao por no USB Charge, me dá um consumo fixo de 100mAh e não tem alteração, dentro do seu Software o mesmo informa que está conectado mas não é possível carregar. Condução reversa das malhas do conector estão todas presentes e dentro do padrão. tenho alimentação de 5V na VBUS até a entrada do PMI8952, malha VBAT tendo 3.8V da Bateria, malha PMID se mantendo os 5V. tenho reconhecimento do aparelho no computador a onde foi descartado o modo CQA Test via comandos fastboot. Realizado: 1 - Troca do PMI8952 ( 2x ). 1 - Troca do Conector. 1 - Troca da Bateria. 1 - Software. Solicito ajuda dos demais colegas para uma análise mais detalhada.

Estou com um Xiaomi de modelo citado acima no tópico com falha por Backlight, aparelho está ligando normalmente porém sem luz de Display. Já localizei o setor responsável, porém não tenho os valores de condução reversa e nem uma possível linha de continuidade do FPC para os componente do setor. Aparelho encontra-se com uma tela nova qual foi pego para desencargo de tela. Gostaria de uma ajuda dos demais colegas em relação a condução reversa e até mesmo a continuidade dos pontos de ligação ao setor. PS.: - "aparelho não possui informações na borneo ou outro software correspondente a Hardware Solutions ou Esquemáticos".

Fiz o Reballing da CPU, mas contínuamos com o mesmo defeito

Acredito que não seja rompimento porque os valores de condução eu tenho nos Filtros MIPI... isso que é estranho, porque eu tenho todo o setor de alimentação trabalhando e todo os pinos em condução reversa com valores.

Então Colega, eu tenho essas alimentações presentes , Tenho -6V e +6V emitidos pelo Drive Gate SM5109, e tenho a alimentação de +22V emitido pelo Backlight, MT6371P , todas os valores em condução reversa estão batendo conforme a imagem acima, aparelho foi testado com 2 telas uma enviada via fornecedor e uma original de aparelho funcional. Placa foi comparada com uma placa em funcionamento e os valores de tensões todas presentes. algo muito estranho e curioso nesse aparelho. FPC também não possui solda fria, e nenhum defeito no seu encaixe ou avarias. Placa sem contato com água. Backlight está presente na tela, o que não temos é a IMAGEM. Quando ligado o Backlight é acionado criando aquela imagem acinzentada.

Mesmo problema por aqui, porém tenho todas as alimentações e valores de condução reversa batendo exatamente como da imagem abaixo.

Também possuo um com o mesmo defeito informado. Alguém já chegou alguma conclusão da Falha ?

@bgtpelo seu LOG seu aparelho possui CIDXDEAD ... não será capaz de resolver..

Procedimento efetuado via Samkey.... Searching for SAMSUNG Mobile USB Modem...OK SAMSUNG USB Modem detected on [COM16] Looking for DEVICE...OK Reading USB MODEM information...OK MODEL : SM-A013M VER : A013MUBU1ATH1/A013MCHL1ATH2/A013MUBU1ATG2/A013MUBU1ATH1 IMEI : [removido por segurança] S/N : R58NA07V2H U/N : CFE00610A9BEA97 Loading ADB module............OK Starting ADB module...OK Searching for SAMSUNG ADB device...OK Checking device authorization...OK Reading ADB device information... ADB Serial Number : R58NA07V2HH Model Name : SM-A013M BL version : A013MUBU1ATH1 Android version : 10 AP version : A013MUBU1ATH1 CP version : A013MUBU1ATG2 CSC version : A013MCHL1ATH2 Country : Chile Sales code : CHL Serial Number : R58NA07V2HH IMEI : [ removido por segurança ] SIM State : ABSENT Debug Level : MID/LOW [0x4f4c] Setting DEBUG level to HIGH...OK Waiting for Reboot...OK Warranty VOID : N/A SIM operator : N/A Searching for SAMSUNG Mobile USB Modem...OK SAMSUNG USB Modem detected on [COM16] Connecting to USB Modem...OK Loading RIL applet...OK IMEI (RIL) : [removido por segurança ]. Reading data from phone...[ACK:OK]...OK Searching for device in UPLOAD MODE...[COM20]...OK Preparing to read data...OK Reading RAM data...OK Security analyse result : PASS Rebooting device to NORMAL mode...OK Sending data to SERVER...OK Waiting for SERVER response (May take few minutes)...OK Sending unlock codes to phone...OK Operation successful.

Olá, Estou com um aparelho de modelo descrito no título deste tópico, o mesmo foi comprado fora do país e está pedindo desbloqueio de REDE. Qual box no momento está efetuando o desbloqueio dele, já que tentei por acesso ao servidor Samsung através de contato no exterior e me informaram que o mesmo não é suportado. Segue log da leitura : Work ID: 000000000131CAAF Plataforma: Samsung Android Porto seleccionado: COM4 Modelo seleccionado: SM-A013M Operation: Read info Reading info, please wait... Modelo do telefone detectado: SM-A013M Data de criação do firmware: Sat Aug 1 05:37:33 KST 2020 PDA version: A013MUBU1ATH1 CSC version: A013MCHL1ATH2 Versão do SW: A013MUBU1ATG2 Build number: A01CORELTE_LTN_O Phone SN: R58NA07V2HH Android version: 10 (QP1A.190711.020) Sales code: CHL Country: Chile HW platform: mt6739 HW Chip: unknown HW Modem: MT6739 Security patch level: 2020-07-01 SIM 1 status: network locked Codename: a01coreub

Estou com um Também na mesma situação. Já Testei todas as operadoras no aparelho e só tenho retorno do sinal da Vivo. Tim Claro Oi não apresentam sinal no aparelho apesar dos seus respectivos chip serem reconhecidos. Fiz uma inspeção visual atrás de alguma falha possível e não identifiquei nada. Partir para uma Troca do WTR3925 e mesmo assim não resolveu. Ambos os IMEI estão limpo.

Alguma Solução neste Tópico ? Entrou um com o mesmo sintoma aqui para mim.

Olá, também me encontro com um Xiaomi Redmi Mi 8 Lite apresentando somente backlight, já fiz os teste básicos como troca de tela, aferição dos filtros e valores de referência do FPC. Ao checar as tensões identifiquei a ausência de -5V e +5V que o PM660L emite. Mesmo com a troca do IC por um novo e com a tela conectada a board ainda essa tensão não é liberada.

Erro 404 ao clicar no link.

Bem provável que tenha usado calor demais e afetou o CI do Touch, terás que retirar e rebalar o ci do Touch.

Chegou um hoje apresentando o mesmo defeito.

@eslibrito Tem isso também que o colega acima citou. Pode ser a Linha SWI com falha. As vezes nos atentamos somente a falhas como Tristar, mas seria bom uma boa análise antes de partir para a troca de componentes. Colega acima deu uma dica boa também.

@eslibrito provavelmente você esteja com falha no seu Tristar. Faças as aferições com uma DockTest usando o SMB ou seu próprio Multímetro.

@Matheus Fhellipe de Souza, Olá amigo... Sobre a questão de não carregar ainda desconfio do PMI8952, lhe sugeri a troca do componente, porém não sei se o fez. Abaixo lhe ilustro o percurso de carga do aparelho, desde o conector de Carga J5000 passando pelo PMI8952 U2400, passando por um regulador interno dele incluindo a bobina L2400, percorrendo o FET de carga dentro do PMI8952 até sair no terminal de bateria. Dá uma verifica na bobina L2400 se ela não está aberta. Setor de carga é somente nesse circuito que te ilustro abaixo. Sobre a questão de áudio, o U2000 alimenta o setor de áudio, verifica se o capacitor C2528 não está em curto...

Isto é um assunto muito delicado. Visto que pelo CDC não podemos desfazer, alienar ou praticar quaisquer ações encima do aparelho do cliente. Já é discutido esse assunto em vários fóruns quais participo. Entretanto foi implementado um PL qual tem sua característica descrita abaixo, mas não sei se a mesma chegou a ser aprovada e passou a ser lei. "O PL 4668/16 estabelece o prazo de 60 dias para a retirada pelo proprietário, de equipamento eletrônico deixado na assistência técnica para conserto.1O PL 4668/16 recebeu proposta de texto substitutivo da Comissão de Defesa do Consumidor da Câmara dos Deputados ampliando o prazo para 180 dias. " Segundo na forma do artigo 51 do Código de Defesa do Consumidor é comum o “esquecimento”, não sendo possível, portanto, a aplicação da sanção de perda de propriedade do produto. Em resumo as assistência não pode vender o produto e é considerado abusivo a forma e prazo, imputando em suas OS prazos de perdimento como forma de custeio. Quando um produto é deixado em qualquer estabelecimento para reparo, melhoria, troca, orçamento ou avaliação, e não é retirado, pode-se pensar que houve o abandono do bem. Porém, não pode haver esse tipo de entendimento, já que o abandono não se presume. O estabelecimento, portanto, em nenhuma hipótese pode vender, doar e/ou se desfazer do produto, sob pena de responder civil e criminalmente por tal ato. Pode, no entanto, cobrar pela estadia do objeto que está sob sua guarda, a contar do prazo estipulado para a retirada após o reparo; isto porque o estabelecimento terá despesas e responsabilidades pela guarda do bem. Diariamente os Procons registram reclamações contra os fornecedores de serviços de assistência técnica, pelo fato da apropriação do produto depositado para o conserto, chegando a vendê-lo em determinados casos, ao argumento que o consumidor deixou ultrapassar o prazo de tolerância do produto no estabelecimento do fornecedor. Na realidade, o fato de o consumidor não comparecer na data designada para apanhar o produto deixado para o conserto, não pode ser considerado como abandono.

@MBtec Olá amigo. Pode ser que seja defeito de memória, alguma partição que o sistema não está conseguindo corrigir. Testei a Firmware em 2 aparelhos e foi 100%.

@ThiAugust, conseguiu resolver este problema ?

Olá a todos ! Entrou em minha assistência um aparelho de modelo citado no título do tópico. Cliente alega que o aparelho não dava área de serviço e o mesmo informa que o aparelho teve seu Hard-Reset efetuado por um familiar, porém não soube me acrescentar informação de como foi feito esse procedimento de Hard-Reset. Aparelho está informando "SEM SERVIÇO" em ambos os SIM CARD, consultado IMEI e nenhum bloqueado. Indo até as configurações do aparelho encontro a mensagem de "RÁDIO DESATIVADO" conforme imagem abaixo. Estou procurando uma solução para o defeito, em pesquisa genérica no Google não encontrei nada construtivo. Encontrei uma Firmware para o mesmo mas ela tem um custo para fazer Download. https://www.youtube.com/watch?v=af4qIZ1ngr4 Coloquei o aparelho em Fastboot, e tentei os comandos de CQA mas não obtive êxito. Solicito a ajuda dos colegas aqui do Fórum.

@Marcelino jr, Então... Qual o tipo de erro que dá ? Vejamos ... Para que a câmera tenha uma bom funcionamento precisamos que a mesma tenha comunicação e tensões de entrada. Comunicação se dá pelos protocolos de MIPI e I2C qe vão para o nosso querido processador. E nossa tensões para a mesma funcionar são encontradas nos capacitores abaixo que vem do Power Manager U400, então confere os capacitores : C6013 = 2.8V ( VDD_CAM_SENSOR_A2P8 ). C6014 = 1.8V (VDD_CAM_SENSOR_IO_1P8 ) C6015 = 1.2V ( VDD_CAM_CORE_1P2 ) Tendo essas tensões provavelmente a mesma irá funcionar. Dependendo do erro que tenha no aparelho qual não foi citado aqui. Pode ser também a falta de tensão no nosso LDO, onde le recebe uma tensão, faz uma comunicação e tem sua ENABLE ativa e libera a tensão que a câmera precise para funcionar. Lembrando também que a Câmera Traseira deve receber as tensões acima. Já para a Câmera Frontal o esquema é o mesmo. Ela deve possui tensão nos capacitores abaixo : C6003 = 1.2V C6001 = 1.8V C6002 = 2.8V Também sugiro a você verificar o resistor R6004 pois o mesmo recebe a frequência do Cristal Oscilador para que a mesma venha a trabalhar corretamente. Faltando essa comunicação as câmeras param.

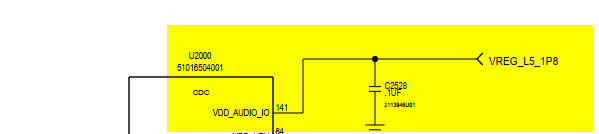

@Matheus Fhellipe de Souza, quando você remove o cabo USB do aparelho ele ainda permanece ativo o raio de carga ? Sugiro você aferir em escala de diodo reverso os terminais de carga do aparelho. O que pode estar ocorrendo é que o aparelho está tendo a identificação de um cabo no seu conector, mas não está ativando a carga nas linhas D+ e D-. Também observe lá nas configurações da bateria se aparece CONECTO USB ou CONECTADO CA. Sobre o áudio estar baixo e analisando o esquemático aqui. Tanto a linha de Carga quanto a de áudio são gerenciadas pelo U2000 ( PMI8952 ) , em sugestão sugeria trocar esse PMI8952. No PMI8952 temos a IO VDD_AUDIO que é uma VREG_L5_1P8.
