alguem tem o Manual de serviço do Xt 1640 ? ??

Alguem pode disponibilizar o manual de serviço do xt 1640 ?

posta o Schematic tambem mano

Esquema Eletrico XT1543 layoult.pdf Esquema Eletrico XT1543 Schematic.pdf

PM 8916 , Pode ser encontrado nas placas do J500. G530,G360 ou pode ser comprado no alixpress https://pt.aliexpress.com/store/product/3PCS-LOT-for-Qualcomm-PM8916-0VV-PM-8916-power-chip-IC-100-New-original-for-G530H/1523537_32695764997.html

Vc e o cara mano , valew

http://www.clangsm.com.br/topic/28207-solicitação-de-manuais-técnicos-motorola-esquema-elétrico/?page=11#comment-381476 esse e do 1543 vc nao teria ai do 1563 ?

http://www.clangsm.com.br/topic/28207-solicitação-de-manuais-técnicos-motorola-esquema-elétrico/?page=11#comment-381476 Board Layoult moto g3

Valew mano

Alguém consegui o esquema eletrico do xt1563 ??? pois esse lick a baixo so tem do moto x e nao do moto x play http://www.clangsm.com.br/topic/159-esquemas-elétricos-e-manuais-técnicos-motorola-gsm/?page=2#comment-372158

blz vou tentar valew

sim faço isso , mas esse erro nao e na flash , e sim na partiçao RPMB size

Segue em anexo o erro que causa na emmc

O meu como disse a cima e h222 , caso use esse arquivo ira voltar e ficar dando uma msg de erro ao iniciar , ja fiz com esse modelo e nao funcou para h222 amigo , mas valeu

Bom dia Amigo Ivan , poderia ser dizer onde encontro esse arquivo do H222 pois tenho , octoplus jtag, Medusa box, Medusa jtag, medusa pro , eay z3x jtag , e nenhuma dessa da suporte a esse modelo , se tiver o arquivo posta ai para nos ajudar . Abraço

-------------------------------------------------- se ele reconhecer o emmc no pc isso aqui resolve -------------------------------------------------- Procedimento já disponível no clansoft. Moderação Clangsm

O aparelho apagou o boot amigo, precisa uma box que faça jtag para gravar o boot na emmc do aparelho assim volta aligar normal uma box boa para jtag e medusa pro ou z3x easy jtag

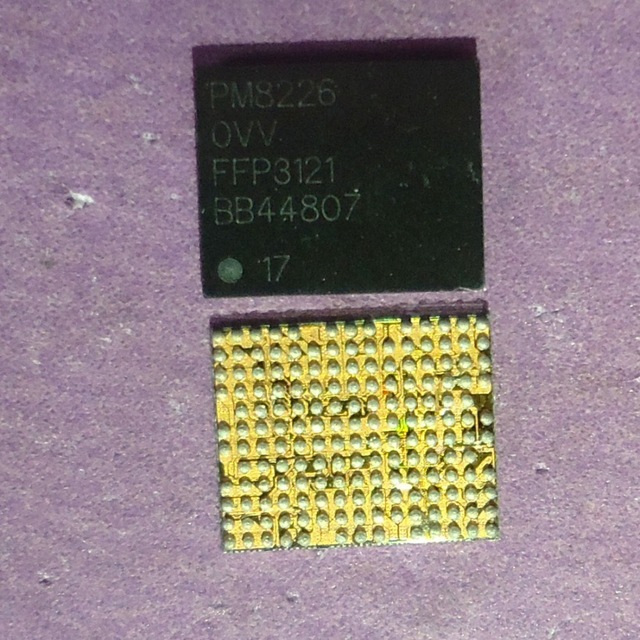

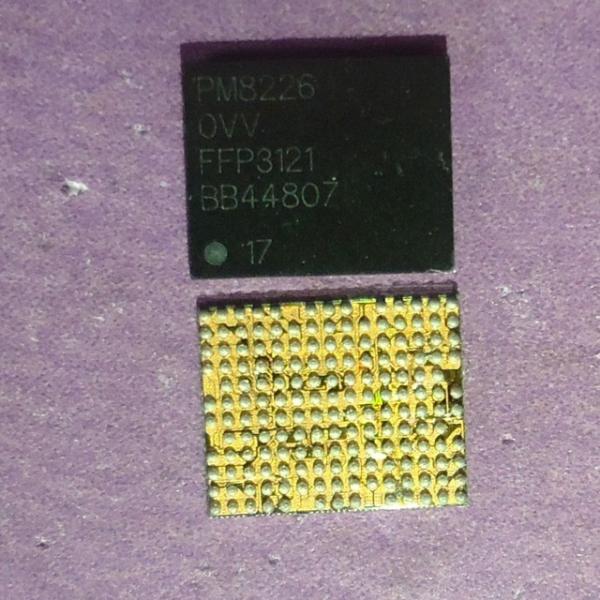

Amigo segundo o manual de serviço a alimentaçao vai direto para o gerenciador de energia (pm8228) , na maioria das vezes e ele segue a foto abaixo Tambem podem ser encontrado no moto g 2 e nokia Rm 979

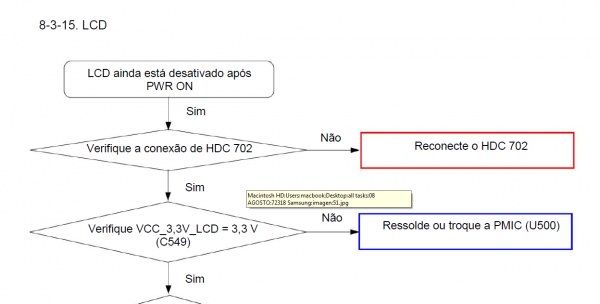

Amigo baixa o manual de serviço e olha a pagina 7-50 la tem um fluxograma de teste passo a passo para fazer os testes Espero ter ajudado, qualquer duvida pode chamar Segue exemplo a baixo.

Amigo verifique se ele liga apos conectar a bateria? se sim pode ser o botão power em curto

A maioria das vezes a emmc esta danificada , mas as vezes aceita gravaçao e volta

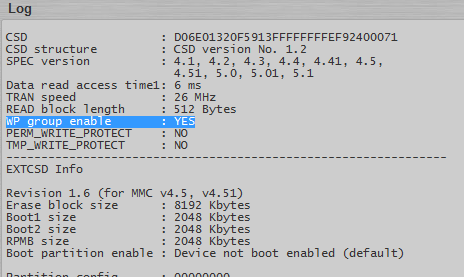

fiz um no G530H e a unica que esta ativa e o WP group enable Presiso do G530BT para verifacar

ja sim, quando começa a gravar system trava em 5% para completar tem que desativar Secure Download:Enabled

G 530 BT erro ao passar flash , esta com Secure Download:Enabled alguem tem a pinout da emmc para desativar ai ?, aqui tenho de varios g530 porem o BT e diferente
