Deus abençoe Guilherme mas não estou conseguindo baixar, preciso ser assinante de algum plano né

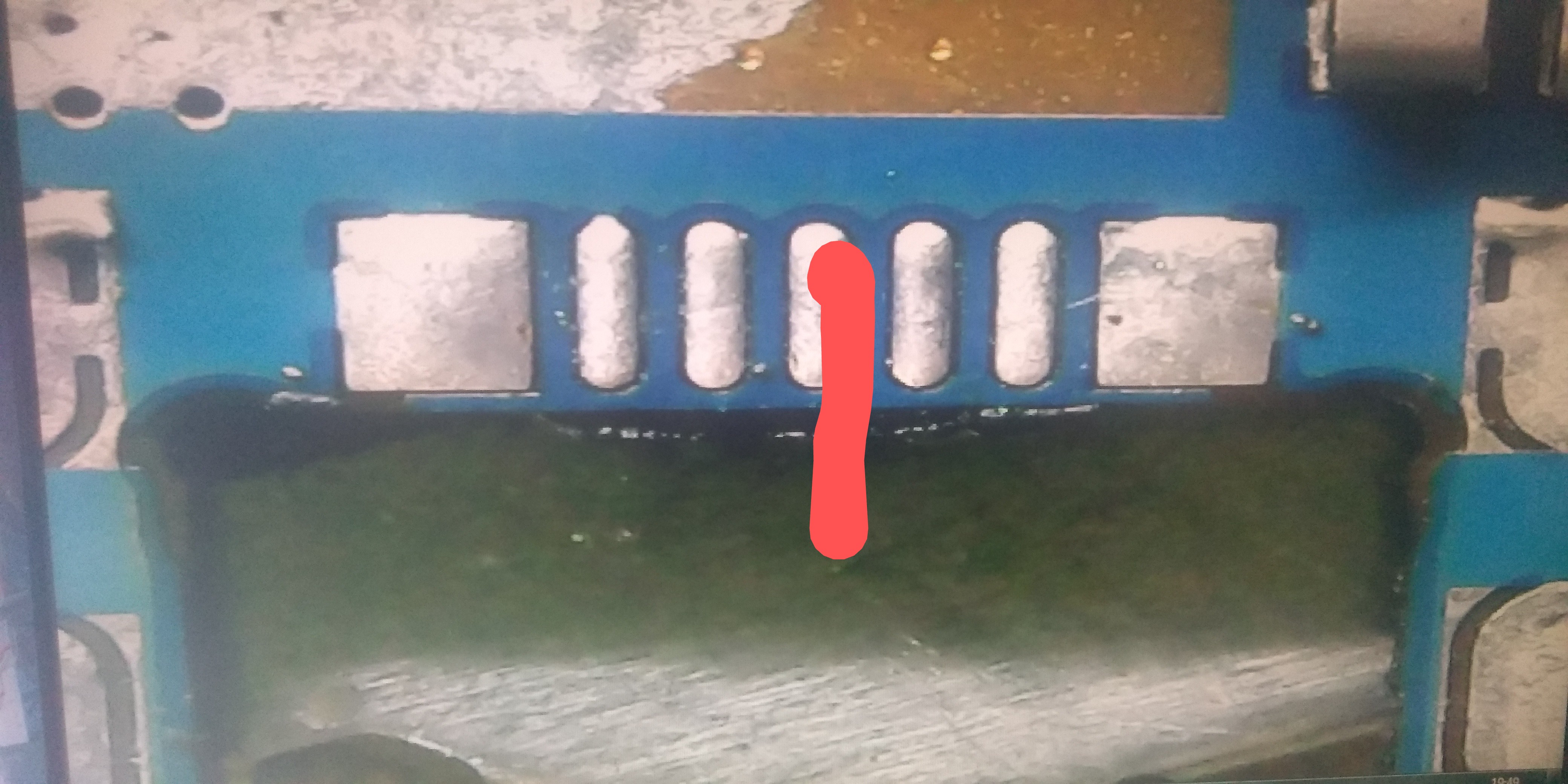

Boa noite a todos, estou com um k10 que já passou por outras assistências e identifiquei que um pino do conector de carga está apresentando curto e não tem no esquema elétrico a indicação dos pinos do conector de carga para que eu possa identificar e seguir aquela malha em busca do componente que está causando o curto, lembrando que não encontrei mas nenhum componente em curto a não ser o próprio pino do conector, o pino pode estar ligando direto ao processador ou pmic ? Eu creio que seja uma malha de dados mas se algum amigo puder .e ajudar a seguir uma linha de raciocínio eu agradeço de coração... Vou deixar uma imagem com o pino que está em curto, Obs o conector foi trocado por outro amigo e possuí uma camada de solda na frente, será que é possível ter entrado solda nesses furos que duvidem as camadas da placa ocasionando esse curto ?

Entendi amigo, vc tem alguma sugestão de como fazer pra que esse aparelho volte a vida ?

Ele não estava conseguindo fazer o procedimento de remoção de FRP, e a intensão dele segundo ele era voltar o Patch de segurança mais antigo pra tentar outro procedimento que pudesse dar certo

nao reconhece nenhum driver amigo, ta instalados os drivers da qualcomm e nem assim da sinal de vida.

Boa noite amigos Entrou um moto G8 Plus que após processo de downgrade o aparelho morreu, não dá sinal de nada nem reconhece no Pc nem na box pois o rapaz levou em uma assistência antes que faz reparo via box mas tmbm não reconheceu Existe algum procedimento que possa ser feito ou somente via jtag ? Desde já agradeço a todos

rapaz estou na mesma situaçao que vc, oque ta aqui comigo ainda descarrega ao inves de carregar. Vc conseguiu resolver amigo ?

Eu consegui fazendo o procedimento que o amigo acima indicou, mas Deus abençoe de coração pela dica meu amigo...

Deus abençoe pela atenção meu querido, o conector não tinha trocado ainda porém esse filtro tava rompido, troquei ele o Pc reconheceu e consegui recuperar o sistema do aparelho... Era o filtro mesmo.

Ok amigo vou verificar Deus abençoe

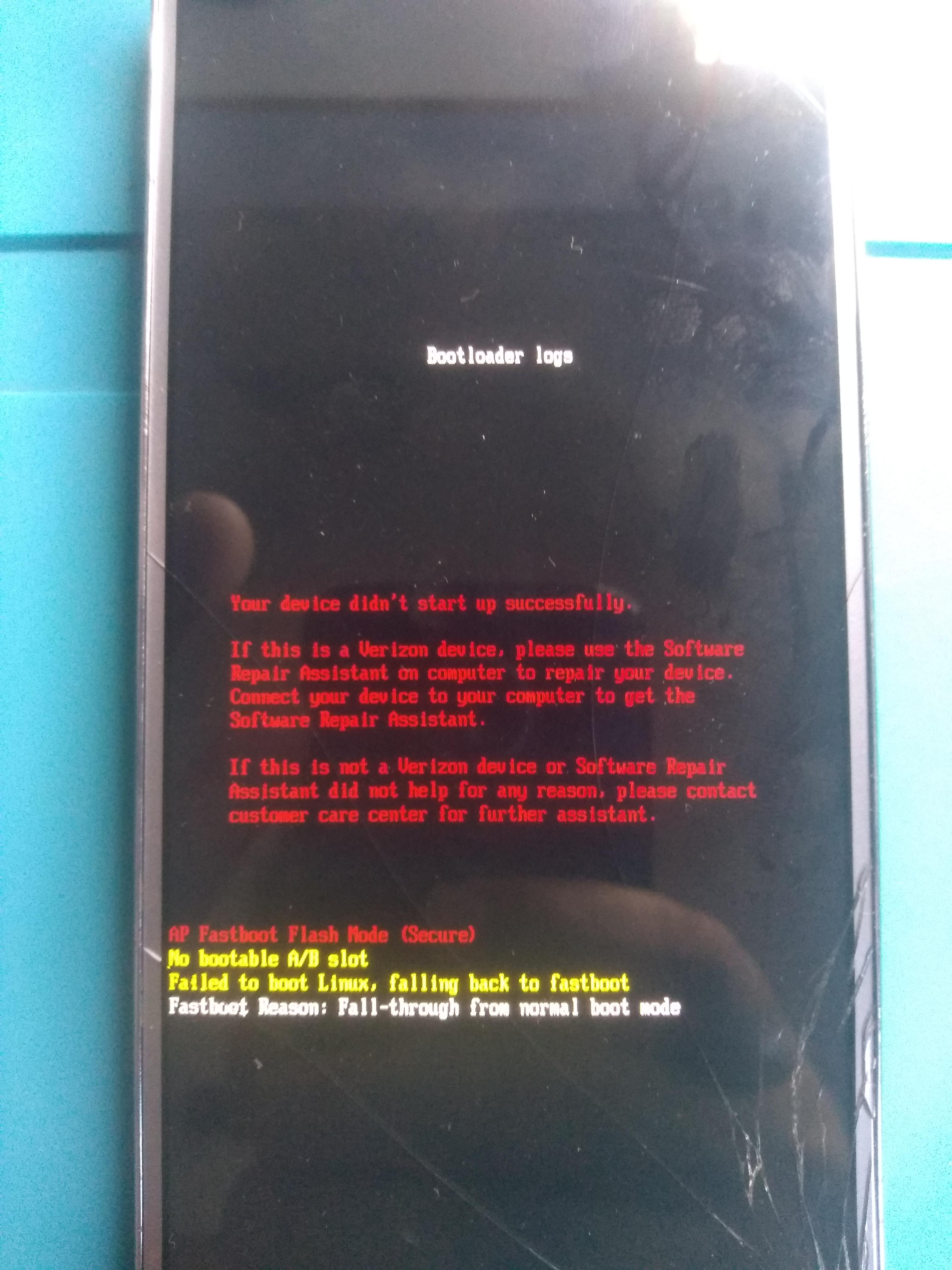

Boa tarde a todos os irmãos de bancada, estou com um Moto G6 plus travado na tela de bootloader logs Verifiquei conector está ok Malha de dados+ e dados- está ok Porém não é identificado no Pc para tentar restaurar o sistema dele, reconhece como (unknown device) Os driver da Motorola estão todos instalados corretamente tanto que reconhece outros modelos da Motorola. Alguém já passou por essa situação que possa me dar uma luz por gentileza... Deus abençoe...

Verificou se tem algum curto na placa ? Olhou se algum componente aquecendo? Faz uma varredura na placa no microscopio em busca de alguma oxidação amigo.

Já verificou o conector fpc amigo ,onde conecta o touch se tem solda fria ? Seria bom testar com outra tela tmbm amigo

Entendi amigo vou dá uma pesquisada, eu notei que colocando o carregador a tensão de 4.2 volts não chega no pino positivo mas chega 2.6 volts no pino do meio, mas colocando a bateria ela carrega normal e rápido então creio que não seja o 2.6 volts que tá carregando ela, e quando espeto o carregador o led fica piscando

Boa tarde amigo, o cliente veio buscar na hr do almoço mas fiquei de comunicar ele caso eu tivesse uma solução, faltou transparência da parte dele já, ele já levou na autorizada mas não mecheram devido ter encontrado sinal de umidade, tem uma marca de que molhou só perto do conector do fone, mas ele só me informou a hr que veio pegar, o rapaz filho dele só falou que ficou nessa tela do nada. Mas agradeço amigo, Deus abençoe...

Estou com um moto E5 play que foi feito uma limpeza, removido um curto na placa, nao notei nenhum ponto de oxidacao nem curto na placa, e após isso ele trava em 0,110 na Fonte, coloquei no pc ele reconhece o driver Qualcomm HS-USB QDLoader 9008 (COM 24) Alguém sabe oque possa fazer a seguir ? ( o curto estava na malha vreg )

Boa noite a todos, estou com um moto E6 plus que fica iniciando, o cliente disse que foi após ele abrir uma msg da operadora o aparelho apresentou esse problema. Já troquei bateria, tentei passar a Flash pelo Lenovo smart assistente mas da fail, tem alguma possibilidade passar a Flash por outro programa sem precisar desbloquear o bootloader ? No modo fastboot ele permanece ligado normal descartando então chave Power. Deus abençoe ...

Conseguiu resolver amigo ? Já peguei assim tmbm e após testar 3 bateria consegui fazer ele iniciar, as baterias da Motorola estão dando muito problema, de preferência com uma bateria bem carregada

Verificou possível oxidação no fpc ou em componentes do mesmo setor amigo ?

Abra o esquema elétrico do aparelho que tem em mãos e faça uma procura pelo thermistor que o esquema vai te mostrar o local exato amigo.

Vc vai ter que entender pelo menos um pouco de leitura de esquema elétrico pra poder fazer as medições que o amigo te disse.

Bom dia Guilherme tudo bem ? Eu fiz o teste e o pad que foi arrancado não é o terra ele faz comunicação com o resistor ao lado, o negativo é um desses dois juntos e como não tenho outro componente pra repor liguei para o cliente vim retirar o aparelho, mas te agradeço pelo apoio foi mais um aprendizado. DEUS abençoe...

Ok muito obrigado amigo,vou tentar recuperar esse pad que foi arrancado e ver em quais placas posso encontrar Esse diodo. DEUS abençoe...

Esse é o componente que falta

Boa noite Guilherme... Eu fui fazer a análise que vc me indicou e detectei a falta de um componente, é o Q1301 não sei qual a função dele na placa, queria saber se tem como fazer um jumper pra fazer basicamente a função desse componente pois não tenho uma placa sucata, o resistor 1303 que ta na mesma linha só apresenta o valor marcado no esquema se eu tocar um pino nele e outro no gnd da placa, creio que seja devido a falta do componente Q1301. Tem algo que eu possa fazer ? Obrigado amigo
