barbosa.jonas Postado Março 4, 2016 Compartilhar Postado Março 4, 2016 Boa noite a todos, estou com um atc aqui da Samsung, modelo G3502. Então, o aparelho entrou aqui p/ uma troca de bateria e resolver o problema de não ligar. Consumo na fonte 0,01A, botão power intacto, inclusive já efetuei a troca, nem colocando o carregador ele não dá sinal de vida, efetuei a medição no multimetro e chega carga normalmente nos pinos da bateria, também testados. Alguém já teve algum problema do tipo? Link para o comentário Compartilhar em outros sites More sharing options...
ToninhoSantos Postado Março 4, 2016 Compartilhar Postado Março 4, 2016 Ao colocar o carregador da algum sinal de vida? barbosa.jonas reagiu a isso 1 Link para o comentário Compartilhar em outros sites More sharing options...
barbosa.jonas Postado Março 4, 2016 Autor Compartilhar Postado Março 4, 2016 Nada, chega voltagem normalmente no pino da bateria, porém não dá sinal nenhum. Link para o comentário Compartilhar em outros sites More sharing options...
sapim Postado Março 4, 2016 Compartilhar Postado Março 4, 2016 Peguei vários aparelhos assim e nunca teve solução acabei desistindo mais vou acompanhar esse tópico. Link para o comentário Compartilhar em outros sites More sharing options...
Rafael Vasconcelos Postado Março 4, 2016 Compartilhar Postado Março 4, 2016 Complicado, mas pode o oscilador de voltagem, geralmente perto do controlador de carga. barbosa.jonas reagiu a isso 1 Link para o comentário Compartilhar em outros sites More sharing options...
barbosa.jonas Postado Março 4, 2016 Autor Compartilhar Postado Março 4, 2016 Pois é, uma vez tive esse problema aqui com um aparelho mas efetuei a troca da placa completa. O consumo quando aperto o power sobre pra 0,098A. Chegando até a 0,197A. Mas nada de imagem, testei outro LCD tbm e nada. Link para o comentário Compartilhar em outros sites More sharing options...
barbosa.jonas Postado Março 4, 2016 Autor Compartilhar Postado Março 4, 2016 Oscilador você fala o cristal ? O pior é que estou sem osciloscópio pra testar a oscilação, não consegui filtrar aqui no fórum pra baixar o manual técnico tbm, esse cristal é de 19.5 khz igual alguns outros samsung ? Link para o comentário Compartilhar em outros sites More sharing options...

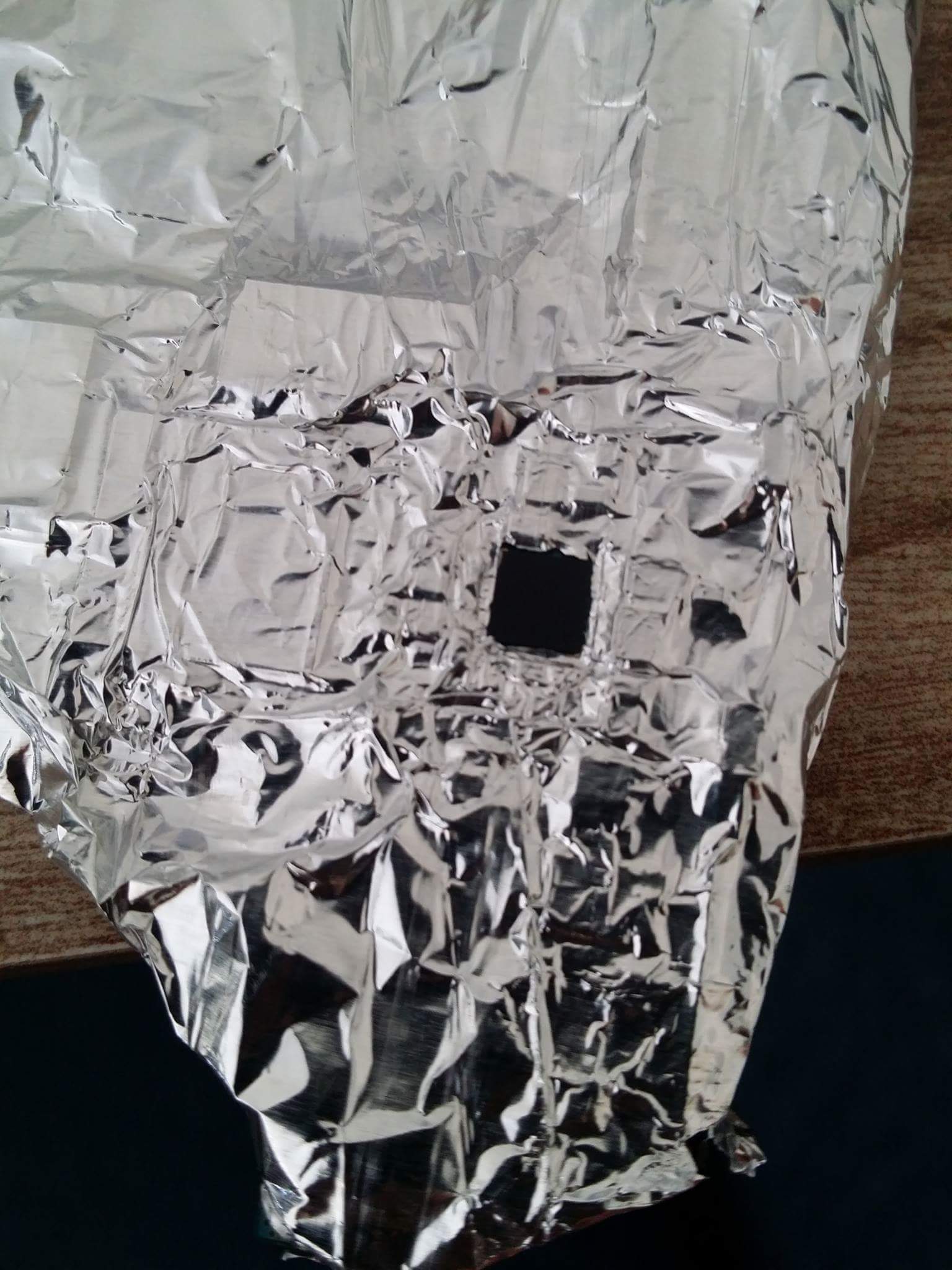

Este é um post popular. barbosa.jonas Postado Março 8, 2016 Autor Este é um post popular. Compartilhar Postado Março 8, 2016 Problema solucionado Como a placa não iniciava e o consumo na fonte era baixissimo (0,01 A), fui por eliminação, retirei todos os componentes conectaveis, porém mesmo assim não achava o defeito. Porém percebi que quando apertava o power o consumo subia (0,07 A) e fixava nisso, usando um termômetro encontrei um componente a 52 graus. Não consegui tirar a foto dele sem a carcaça, mas peguei no google, retirei a blindagem e resoldei, também não consegui encontrar o manual técnico, era um componente com um pequeno X desenhado, provavelmente de rede. Fiz um reflow, limpei e lavei a placa, pronto. Componente frio e placa ligando, consumo na inicialização de 0,168A e em standby 0,0 A. Moderação obrigado pela ajuda, pode fechar o tópico. ricardocelular, willame9012ac97will, italo cell e 6 outros reagiu a isso 7 2 Link para o comentário Compartilhar em outros sites More sharing options...
Anderson Vieira Postado Março 8, 2016 Compartilhar Postado Março 8, 2016 Ficamos felizes que o senhor resolvel seu poblema.. obrigado pelo retorno.. Tópico Fechado a pedido do autor caso o autor necessite Reabrilo manda um MP a moderação.. Link para o comentário Compartilhar em outros sites More sharing options...
