Gran Prime em curto / Consumindo na fonte mesmo desligado G531


Posts Recomendados

Olá amigos.



Estou com um Gran Prime aqui na assistência que chegou como "não liga". ao conectá-lo na fonte de alimentação percebi que está consumindo mesmo desligado, não foi molhado, já retirei todos componentes plugados para me certificar que não era curto em algum deles, o consumo desligado continuou, alguém tem ideia do que pode ser? A cliente alegou que o problema surgiu após carrega-lo num carregador da Nokia...

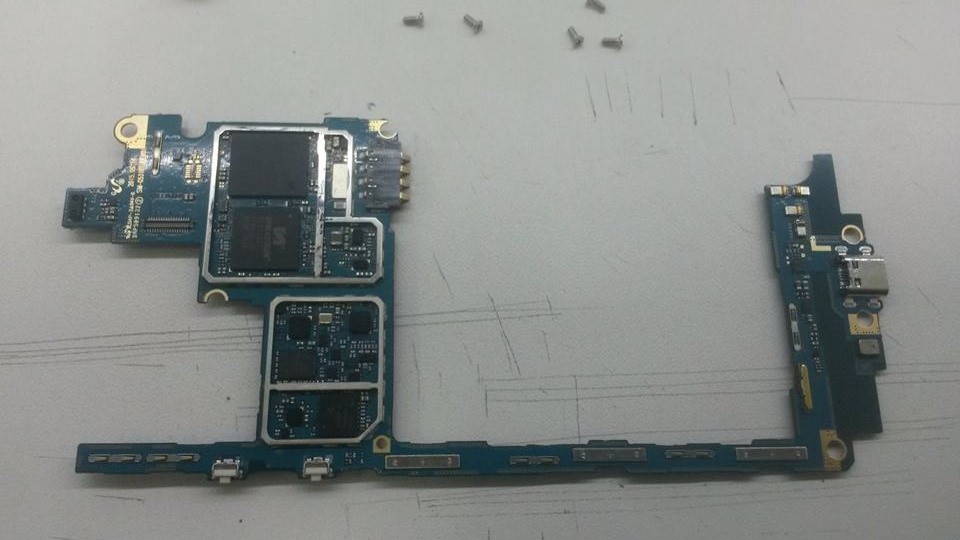

placa gran prime 2.jpg

placa gran prime.jpg

Link para o comentário
Compartilhar em outros sites

1 hora atrás, josiel pedro disse:

Olá amigos.



Estou com um Gran Prime aqui na assistência que chegou como "não liga". ao conectá-lo na fonte de alimentação percebi que está consumindo mesmo desligado, não foi molhado, já retirei todos componentes plugados para me certificar que não era curto em algum deles, o consumo desligado continuou, alguém tem ideia do que pode ser? A cliente alegou que o problema surgiu após carrega-lo num carregador da Nokia...

placa gran prime 2.jpg

placa gran prime.jpg

Amigo liga ele na fonte em 4,2v e procura com o dedo mesmo o setor que esta aquecendo, nesse setor verifique se está com curto verifique os capacitores no local com o multímetro em escala de continuidade Beep eles não podem dar continuidade se der é curto, verifique com o microscopio o setor que aquece e veja se não há nenhum componente danificado.

Link para o comentário
Compartilhar em outros sites

16 horas atrás, LEMCell disse:

Amigo liga ele na fonte em 4,2v e procura com o dedo mesmo o setor que esta aquecendo, nesse setor verifique se está com curto verifique os capacitores no local com o multímetro em escala de continuidade Beep eles não podem dar continuidade se der é curto, verifique com o microscopio o setor que aquece e veja se não há nenhum componente danificado.

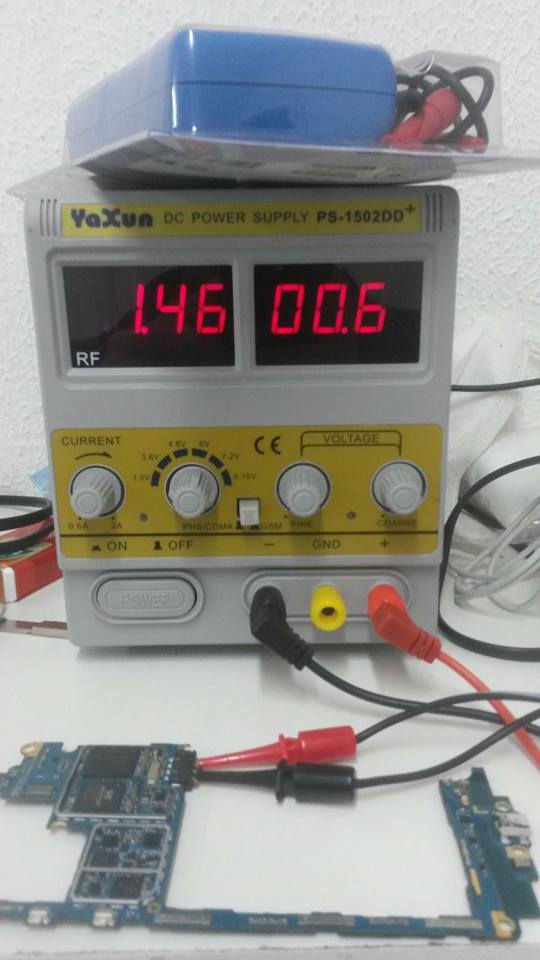

Não consigo passar de 00,6 V porque a fonte corta a alimentação e da 'BEEP', você sabe como desabilita essa função nesse modelo de fonte?

placa em curto gran prime.jpg

Link para o comentário
Compartilhar em outros sites

a minha também da o beep, faz o seguinte amigo procure no manual onde fica os componentes do VBAT, encoontre algum capacitor ali no VBAT que esteja sem funcionando normal  curto, sem estar com continuidade nas 2 polaridades.

Solde no POSITIVO do capacitor um fio ai você liga o positivo da fonte de alimentação nesse fio no capacitor e o negativo da fonte vc liga no negativo do conector de bateria normal mesmo, ai você verifica se o consumo do curto vai aumentar, ai você consegue encontrar onde está aquecendo, fas o teste ai

Link para o comentário
Compartilhar em outros sites

Em 06/04/2016 at 11:02, josiel pedro disse:

Não consigo passar de 00,6 V porque a fonte corta a alimentação e da 'BEEP', você sabe como desabilita essa função nesse modelo de fonte?

placa em curto gran prime.jpg

Amigo,o consumo máximo suportado pela sua fonte e de 2 amperes

Quando vc aumenta a tensão,o consumo aumenta ultrapassando 2 amperes,por isso sua fonte desarma.

Link para o comentário
Compartilhar em outros sites

  • 2 meses depois...
  • 1 ano depois...
Em 04/07/2016 em 19:46, Evair Ribeiro disse:

estou com um prime aqui Modelo G531H, caiu e agora não liga, na fonte nao da consumo, quando ligo o celular a fonte acusa ligando até 12 e depois cai pra 7 e trava ai, o que poderia ser pessoal?

Provavelmente erro de memória, tenta passar na BOX para ver se resolve

Link para o comentário
Compartilhar em outros sites
