[Resolvido] Sony M4 não da imagem

[Seteccell]

Amigos chegou um M4 para mim para trocar frontal, testei mais de 6 frontais ate originais e não da imagem, vcs podem me ajudar? acende os LEDS mais não tem imagem.

Editado Agosto 13, 2017 por Paulo de Deus

[asmattos]

Fala amigo tenho um com este mesmo problema cheguei e a conclusão que é defeito na placa ,depois de testar uns 5 displays e ate um original e depois de ver no youtube um video em espanhol , ate aonde pesquisei isso acontece tb com o z3,no caso deste aparelho tem como fazer um jumper em um componente da placa que volta a funcionar , no meu caso foi difícil detectar com certeza que foi defeito na placa porque antes de trocar dava imagem então tive a péssimo ideia de tentar tirar o vidro do lcd para aproveitar o lcd porem estourou op mesmo ai a imagem ficou embaralhada , mas quando dava bateria fraca o ícone da bateria parecia normal, enfim comprei um display e  nada de imagem, , pensei que fosse defeito, outro nada achei estranho mandaram outro ai de melhor qualidade mesma coisa mas a única coisa que era diferente que era não era original ai peguei e achei um aparelho queimado na olá  mas com display original testei e nada ai vi que era a placa mesmo . S

[warleyvitoriano]

Tambem estou com um com o mesmo defeito, conseguiu resolver? Alguem tem o esquema do jumper?

[asmattos]

a ultima que falaram e que funcionaria o display do aqua m4 single chip(E2003). mas não achei para saber se e verdade.  mandei uma msg para uns técnico gringos mas ate agora sem resposta.

[Andre Bordonalli]

abriu proteção de video



[asmattos]

Bom dia Andre nao entendi proteção de video?

[Andre Bordonalli]

19 horas atrás, asmattos disse:

Bom dia Andre nao entendi proteção de video?

bom dia

a maioria dos aparelhos eletrônicos de hoje,não somente ATCs,tem proteções contra estática ou curtos,são resistores de baixa resistência,fusíveis ou fusistores....até mesmo diodos zeners em alguns circuitos tem a função de proteção,baixe o esquema aqui no fórum,na área de manuais técnicos e verifique essas proteções,com certeza vai encontrar alguma aberta no setor de vídeo do ATC.

sony da muito isso,acontece na hora de desmontar,por isso é importante sua bancada estar aterrada e o uso de uma pulseira anti estática.

bom trabalho

[asmattos]

Bom dia Andre, realmente o que vc falou faz todo sentido, agora dou valor a pulseira anti-estática, so mais uma coisa ja viu da concerto desde celular apos apresentar este defeito ?Tenho outra placa igual a esta so que o defeito e outro ai pensei em quem sabe tentar aproveitar o componente desta .Muito obrigado pela atenção.Abraço.

[rogersrmayer]

Bom dia Seteccell, peguei um esses tempos com o mesmo problema, resolvi trocando as bobinas na placa próximo ao conector do flat que vem do display espero q esse seja também o seu caso, boa sorte!

[asmattos]

Esta semana resolvi o problema do meu assim  porem como nao tinha estes componentes eu fiz 4 jumper, cada componente seriam 2 jumper. Ja faz uma semana e esta ok..

[marcos felipe]

Em 12/02/2017 at 05:47, asmattos disse:

Esta semana resolvi o problema do meu assim  porem como nao tinha estes componentes eu fiz 4 jumper, cada componente seriam 2 jumper. Ja faz uma semana e esta ok..

vc poderia postar a trilha desse jump, estou como o mesmo problema, eu quebrei duas dessas bobinas com a unha na hora de tirar o flex.

[asmattos]

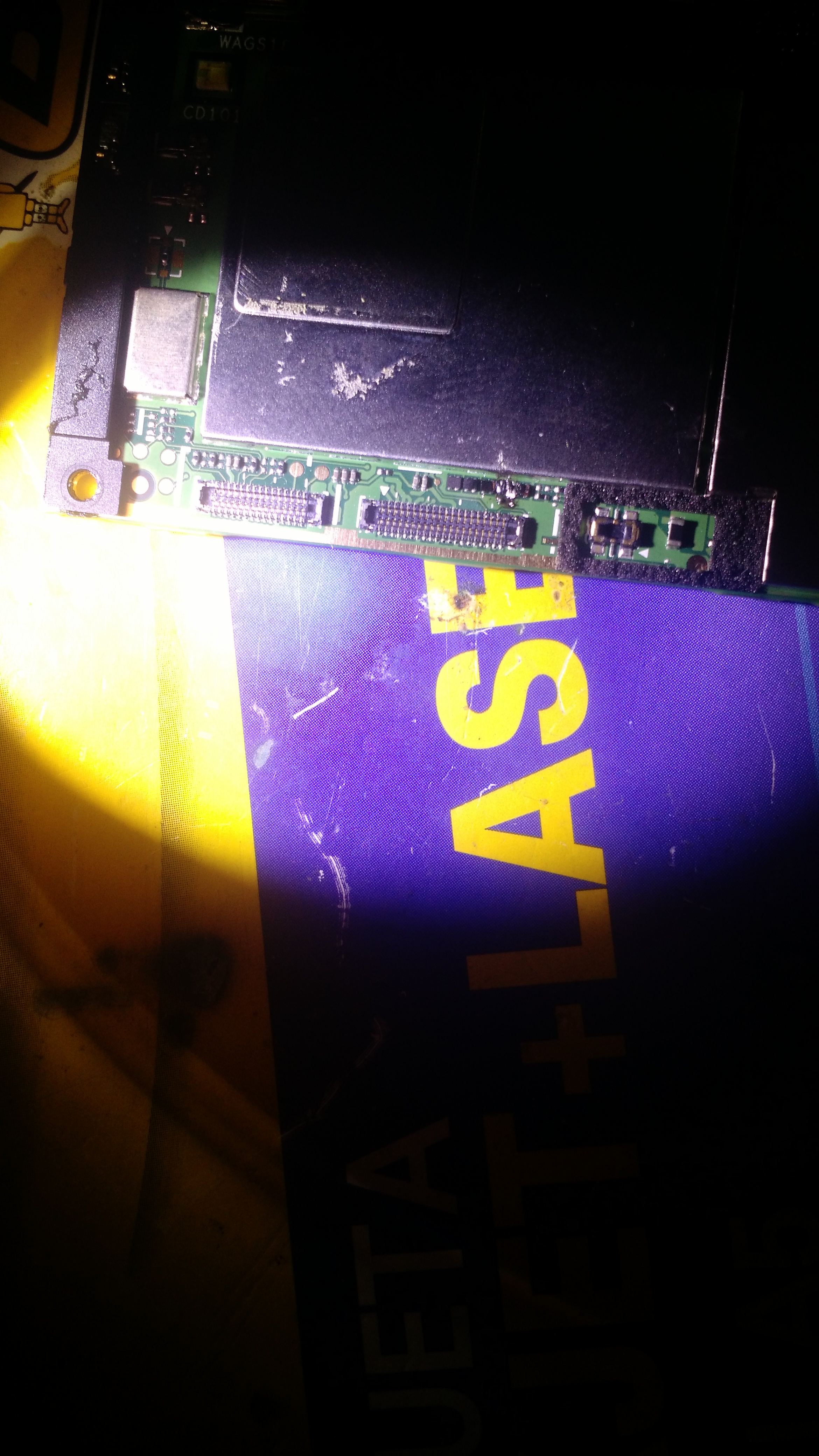

Segue um print explicando lembrando que cada componente (filtro) sao dois jumper.

[rickhawk]

On 13/02/2017 at 11:39 AM, asmattos said:

Segue um print explicando lembrando que cada componente (filtro) sao dois jumper.

Amigão agradeço a ajuda me salvou de comprar outra placa para o cliente haviam soltado 2 pecinhas dessas fiz o jumper e está perfeito

[asmattos]

Ola, que bom que deu certo  , pelo que vejo e um problema comum deste aparelho , tipo solda fria mas no meu caso tinham queimado mesmo ,

ou seja e importante usar aquelas luvas ou a pulseira anti estática .Abraço.

[Lumertz]

olá, obrigado pela ajuda fiz os jumper e deu certo.

[asmattos]

Por nada.

[NILTMES]

Em 13/02/2017 at 11:39, asmattos disse:

Segue um print explicando lembrando que cada componente (filtro) sao dois jumper.



[NILTMES]

Parabéns asmattos, procurei o defeito e não achava, com sua explicação resolveu!!

[Denisrbm]

Pessoal, bom dia. Estou com um aparelho M4 Aqua, fiz os jumpers acima e acende o display, mas não tem imagem. Alguma dica adicional? Obrigado

[rickhawk]

Amigao bom dia teste e veja se há continuidade em todos esses componentes dá foto pois eles podem estar presentes lá mais podem estar queimados

[Denisrbm]

Ok amigo, vou fazer isso. Obrigado.



[Denisrbm]

Testei todas bobinas e os jumpers...tudo ok. No primeiro momento o display chegou a piscar Sony e só....depois apagou o Sony e ficou só com o back light ligado.

Abri a lata de proteção do circuito acima das bobinas e verifiquei oxidação por umidade...acho que vou tentar o reflow dos BGAs.

[tecysglauber]

Em 19/04/2017 em 10:11, NILTMES disse:

Parabéns asmattos, procurei o defeito e não achava, com sua explicação resolveu!!



Em 09/08/2017 em 17:28, msdestito disse:

 Meus parabéns. Meu problema foi solucionado com este reparo.

obg meu deu certo



[asmattos]

Olá, que bom  que ajudou vc,. Abraço.

[Paulo de Deus]

Bom dia, que bom que essa dica está ajudando vários membros, mas lembrem que a melhor forma de agradecer é reagindo ao tópico marcando Gostei ou Obrigado.



O autor do tópico não se manifestou mais, mas como muitos tem obtido exito com a dica passada o tópico será marcado como resolvido
