G530/ curto + e-

[winlink]

Boa noite...

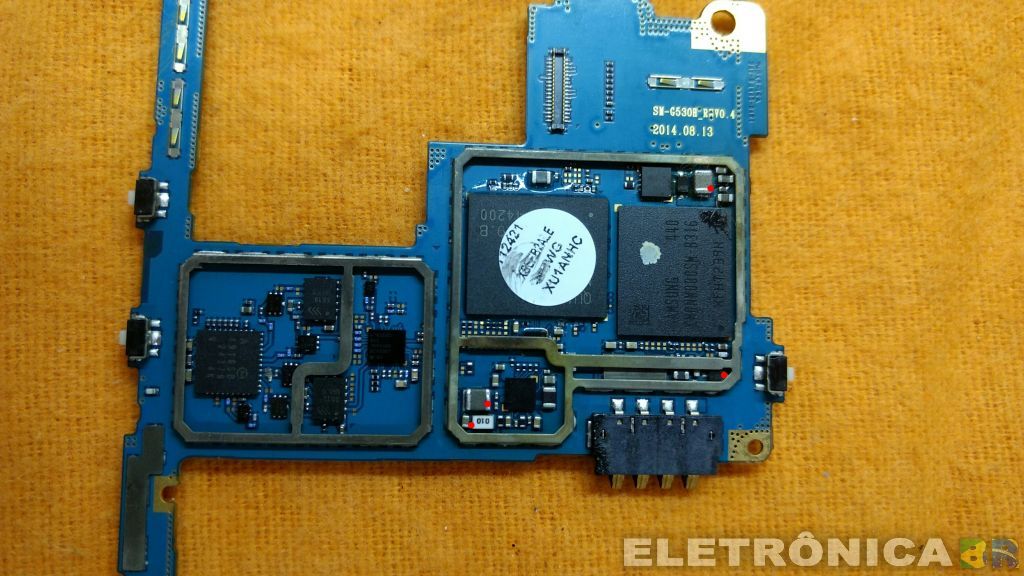

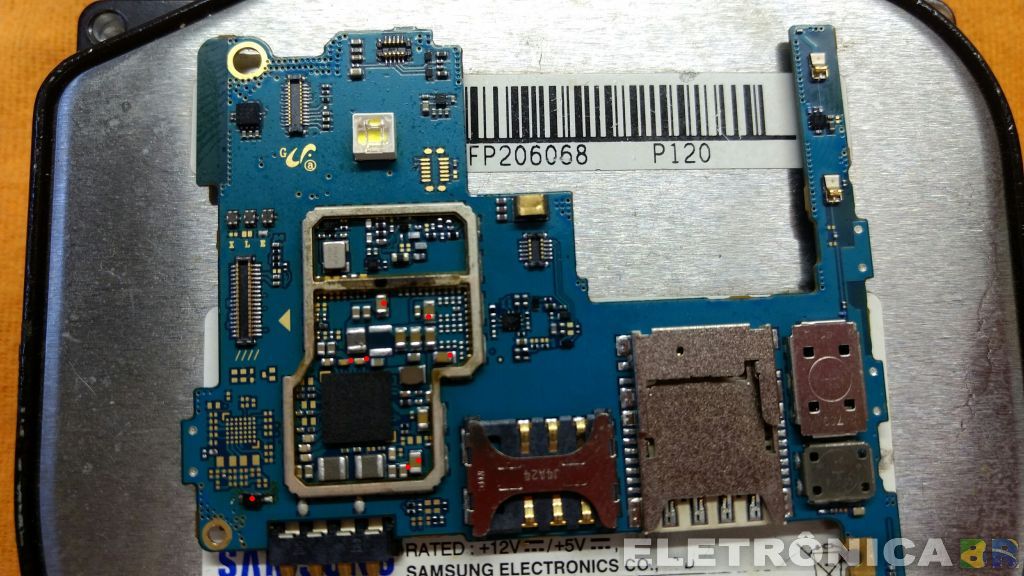

 Hj entrou um gramprime e o danado está cheio de pontos em curto e não consegui sanar, + e - do conector dá Bat está em curto tbm, estou muito desconfiado do u409, mas antes de tirar ele vou esperar algumas dicas.

[winlink]

[gabrieltexeira]

Você provavelmente já deve ter feito os testes com a fonte de bancada e não encontrado componentes aquecendo..



Em casos assim seria interessante o uso da flir one câmera térmica, visto que em alguns casos a emissão de calor causado pelo componente em curto é muito baixa  e acontece de modo lento para ser detectada por outros meios..

Em casos assim, ou quando a dissipação de calor é 0, e não há  presença de componentes trincados etc, não tem jeito, tem que se retirar  ou levantar um dos terminais dos componentes que apresentam continuidade com o terra em seu terminal positivo,o fato de ter vários  componentes apresentado esse problema,nos faz crer que o defeito esteja no PMIC,mas nem sempre é assim...

Já tive casos em que precisei desconectar (um dos terminais) de mais de 20 capacitores que apresentavam continuidade com o terra em seu terminal ligado ao positivo da pci do atc,dá trabalho mesmo e em casos assim infelizmente não existe macetes,é colocar a mão na massa mesmo...

[winlink]

Pois bem.. único componente q aquece é o u409

[Andre Bordonalli]

bom dia

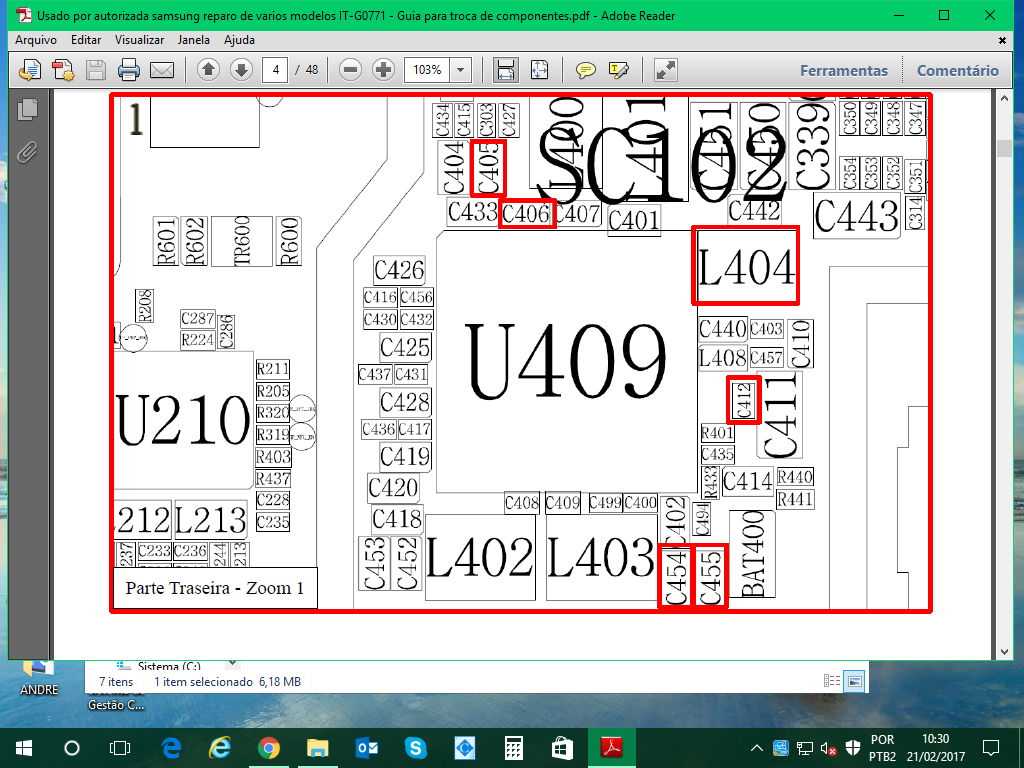

retire os capacitores C405 e C406 e veja se para de aquecer o IC. U409

aguardo retorno

[winlink]

Removi os capacitores e mesmo assim continua o curto e esquentava o ci, então resolvi remover o u409 o curto sanou, vou tentar providenciar um CI para troca.

[Andre Bordonalli]

49 minutos atrás, winlink disse:

Removi os capacitores e mesmo assim continua o curto e esquentava o ci, então resolvi remover o u409 o curto sanou, vou tentar providenciar um CI para troca.

boa tarde

não esqueça de nos passar o resultado

abraços
