[Resolvido] Jumper Botão Power SGH S7562L


Posts Recomendados

Alguém sabe como fazer o jumper do botão power do samsung GT S7562L ou tem alguma imagem da placa com o esquema? Tenho um que está com a trilha rompida. Estou querendo ligar o botão direto na placa. Caso tenham uma imagem de como ficou ficarei agradecido.

Editado por Paulo de Deus
Link para o comentário
Compartilhar em outros sites

  • 3 meses depois...
Em 25/03/2017 at 00:12, cleyton15 disse:

tente isso amigo!!!

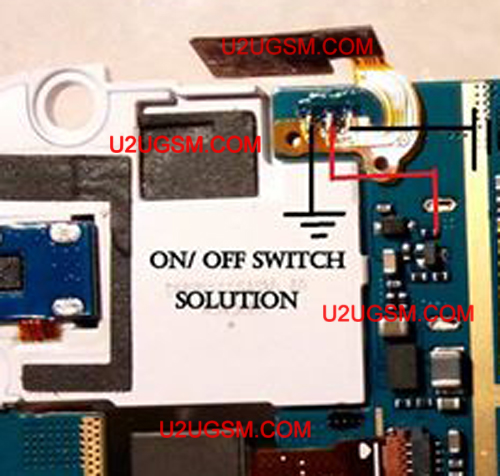

Samsung-Galaxy-S-Duos-S7562-Power jump.jpg

O cliente tinha resolvido não consertar o botão visto que tinha conseguido uma forma de ligar o aparelho sem o botão power. Agora depois de um tempão resolveu consertar. Mas a questão é: de acordo com a imagem acima, esse jumper "ON/OFF SWITCH SOLUTION" fica localizado aonde?

Link para o comentário
Compartilhar em outros sites

10 minutos atrás, cleyton15 disse:

fica localizado proximo ao botão power essas trilhas na cor preta é o gnd pode ser feito ojump em qualquer parte do gnd da placa e o vermelho é o positivo tem que fazer o jump ate esse rsirtor onde esta marcado!!!!!

Valeu mesmo pela dica.  Ajudou bastante. Obrigado
