Bom dia amigos, desculpa caso já exista um tópico sobre o assunto, mas não achei nada relacionado, seguinte, estou com um GPS da Foston modelo fs-460t que era pra efetuar um reparo no botão power, porém a trilha positiva direita esta acusando continuidade com qualquer terra na placa ( efetuei testes com multímetro ), porém a placa está sem sinais de danos, alguém teria alguma dica, desde já obrigado.

19 minutos atrás, Muiu disse:

Bom dia amigos, desculpa caso já exista um tópico sobre o assunto, mas não achei nada relacionado, seguinte, estou com um GPS da Foston modelo fs-460t que era pra efetuar um reparo no botão power, porém a trilha positiva direita esta acusando continuidade com qualquer terra na placa ( efetuei testes com multímetro ), porém a placa está sem sinais de danos, alguém teria alguma dica, desde já obrigado.

boa tarde amigo,post uma imagem com boa resolução do local,assim poderemos lhe auxiliar melhor.

29 minutos atrás, Ivan kern nunes disse:

boa tarde amigo,post uma imagem com boa resolução do local,assim poderemos lhe auxiliar melhor.

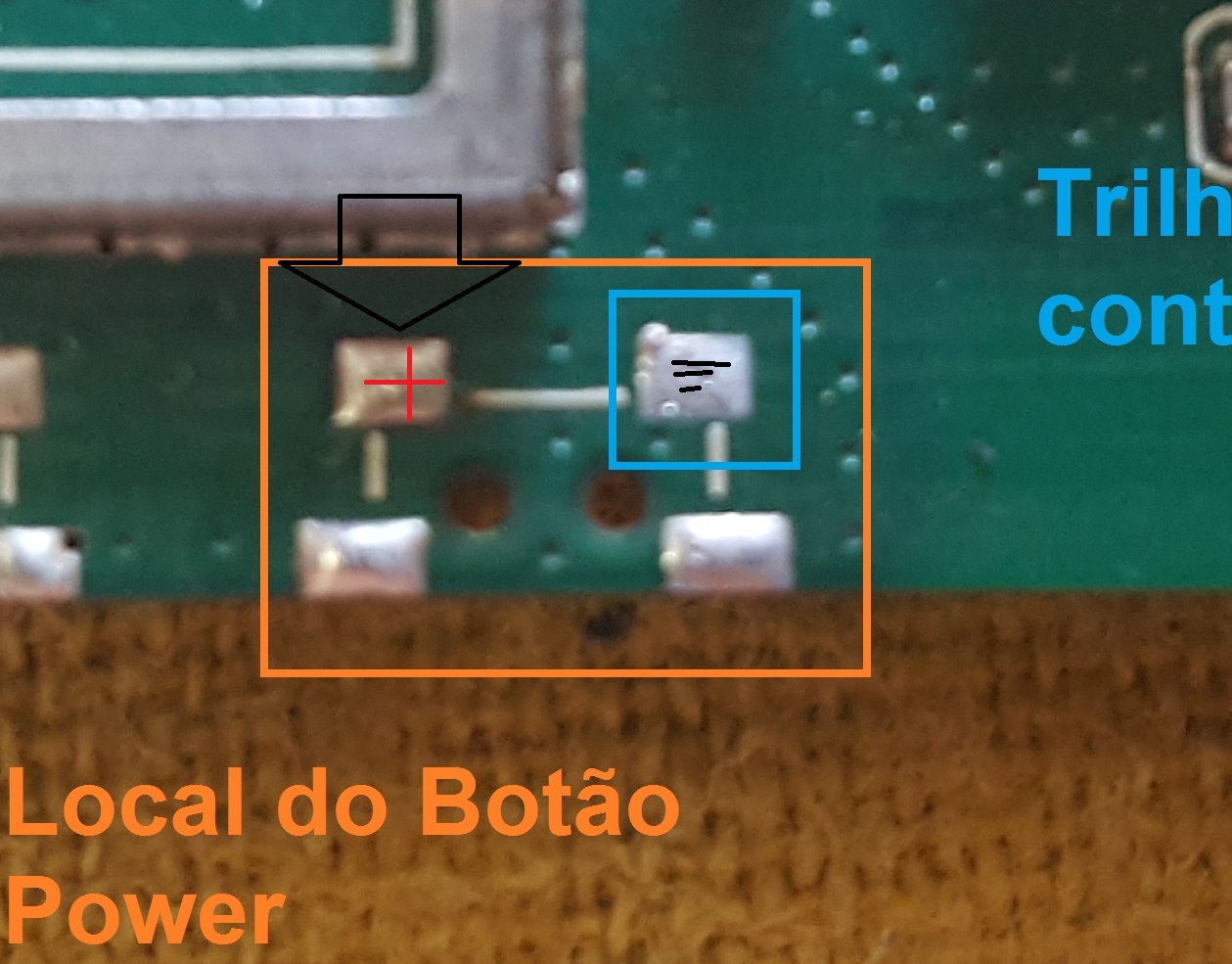

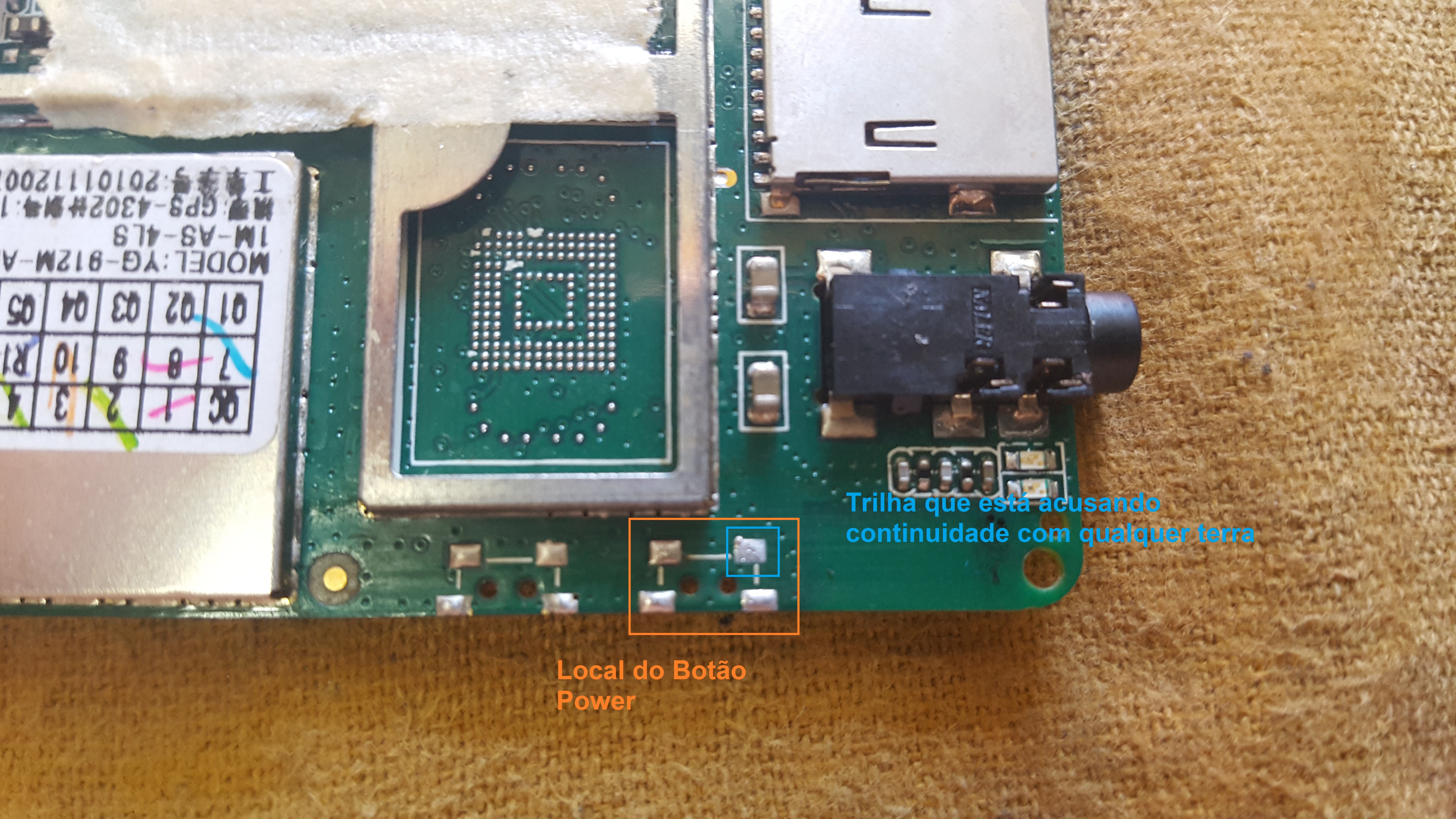

Boa Tarde, desculpe por não postar uma imagem antes, tentei ilustrar a imagem, espero que ajude, desde já obrigado novamente.

8 minutos atrás, Muiu disse:

Boa Tarde, desculpe por não postar uma imagem antes, tentei ilustrar a imagem, espero que ajude, desde já obrigado novamente.

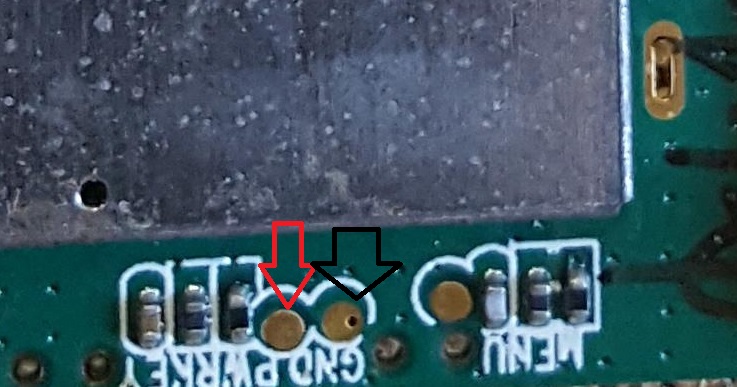

pinagem correta aqui:





Desculpe a pergunta, mas é normal acusar continuidade nessa trilha mesmo, pois realizei a troca do botão power, e até tentei um jumper direto nas trilhas traseiras, e o Gps não liga

15 minutos atrás, Muiu disse:

Desculpe a pergunta, mas é normal acusar continuidade nessa trilha mesmo, pois realizei a troca do botão power, e até tentei um jumper direto nas trilhas traseiras, e o Gps não liga

nesta trilha negativa sim,já na positiva não pode,teste ele na fonte para ver se oscila,se oscilar e não ligar localize o cristal oscilador na pci e faça uma ressolda,este fica perto do ci gerenciador de energia do mesmo,qualquer dúvida post uma foto com boa resolução que te mostro.

Entendido, vou fazer os testes, muito obrigado pela ajuda por enquanto. Qualquer coisa posto resultados

2 horas atrás, Ivan kern nunes disse:

nesta trilha negativa sim,já na positiva não pode,teste ele na fonte para ver se oscila,se oscilar e não ligar localize o cristal oscilador na pci e faça uma ressolda,este fica perto do ci gerenciador de energia do mesmo,qualquer dúvida post uma foto com boa resolução que te mostro.

amigo efetuei a ressolda em toda a placa, porém sem resultados, sera que possui mais alguma coisa a se fazer ?? desde já obrigado.

6 minutos atrás, Muiu disse:

amigo efetuei a ressolda em toda a placa, porém sem resultados, sera que possui mais alguma coisa a se fazer ?? desde já obrigado.

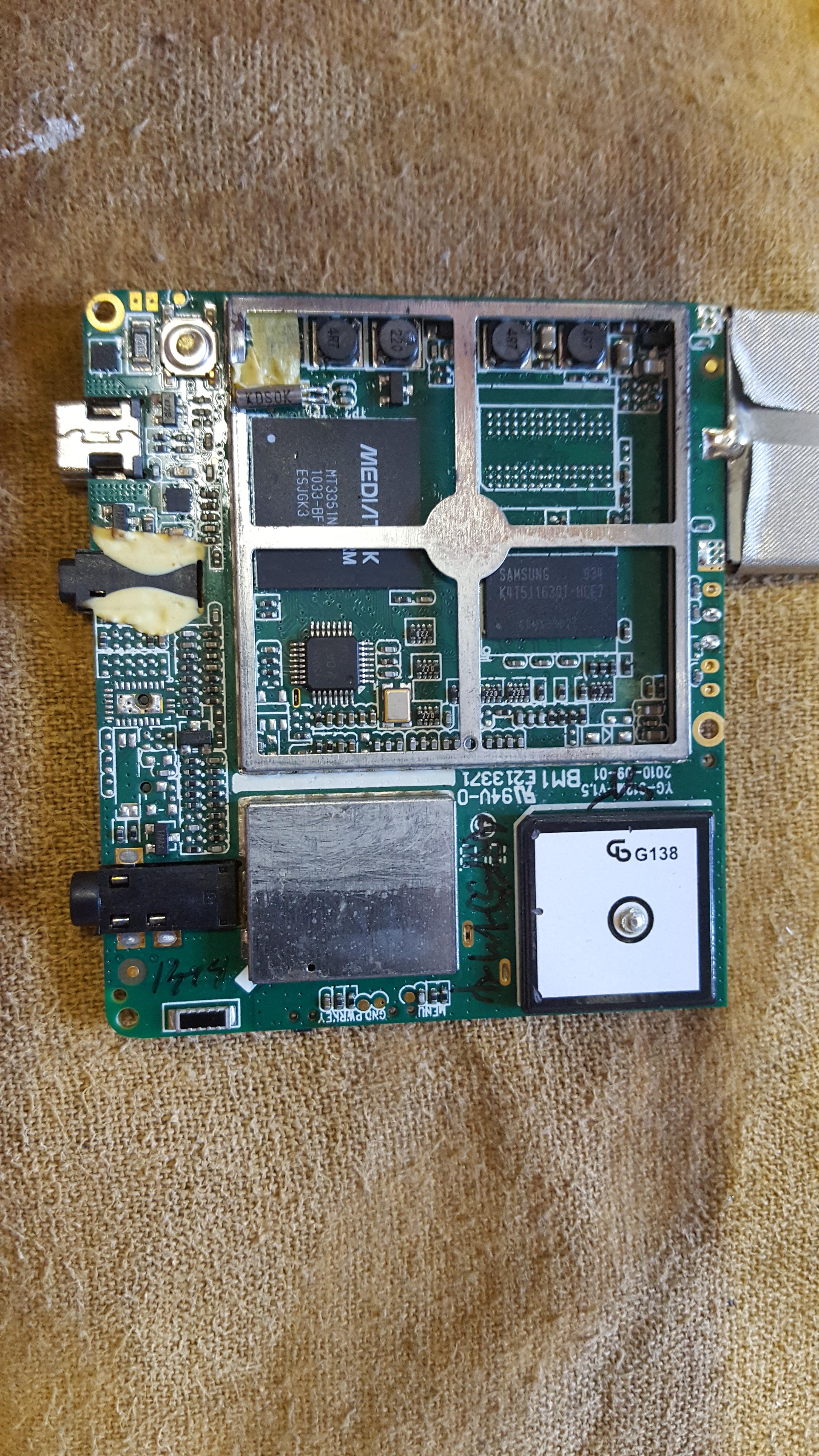

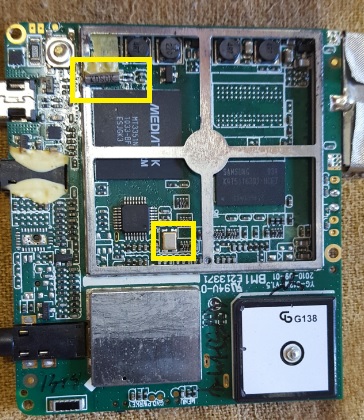

amigo,primeiramente conecte todos os periféricos,bateria e lcd e após teste fazer um test point com uma pinça nestes pontos abaixo,se o mesmo não ligar efetue a substituição destes 2 cristais osciladores conforme imagem abaixo.teste e post o resultado.



Em 2017-5-2 at 17:07, Ivan kern nunes disse:

amigo,primeiramente conecte todos os periféricos,bateria e lcd e após teste fazer um test point com uma pinça nestes pontos abaixo,se o mesmo não ligar efetue a substituição destes 2 cristais osciladores conforme imagem abaixo.teste e post o resultado.



obrigado pelo suporte amigo, porém não resolveu o problema, e o cliente retirou o aparelho, mesmo assim muito obrigado pela ajuda.

obrigado pelo retorno amigo.



sendo assim,tópico fechado.
