Motorola xt1580 trilhas conector de carga

[mauricio ramone]

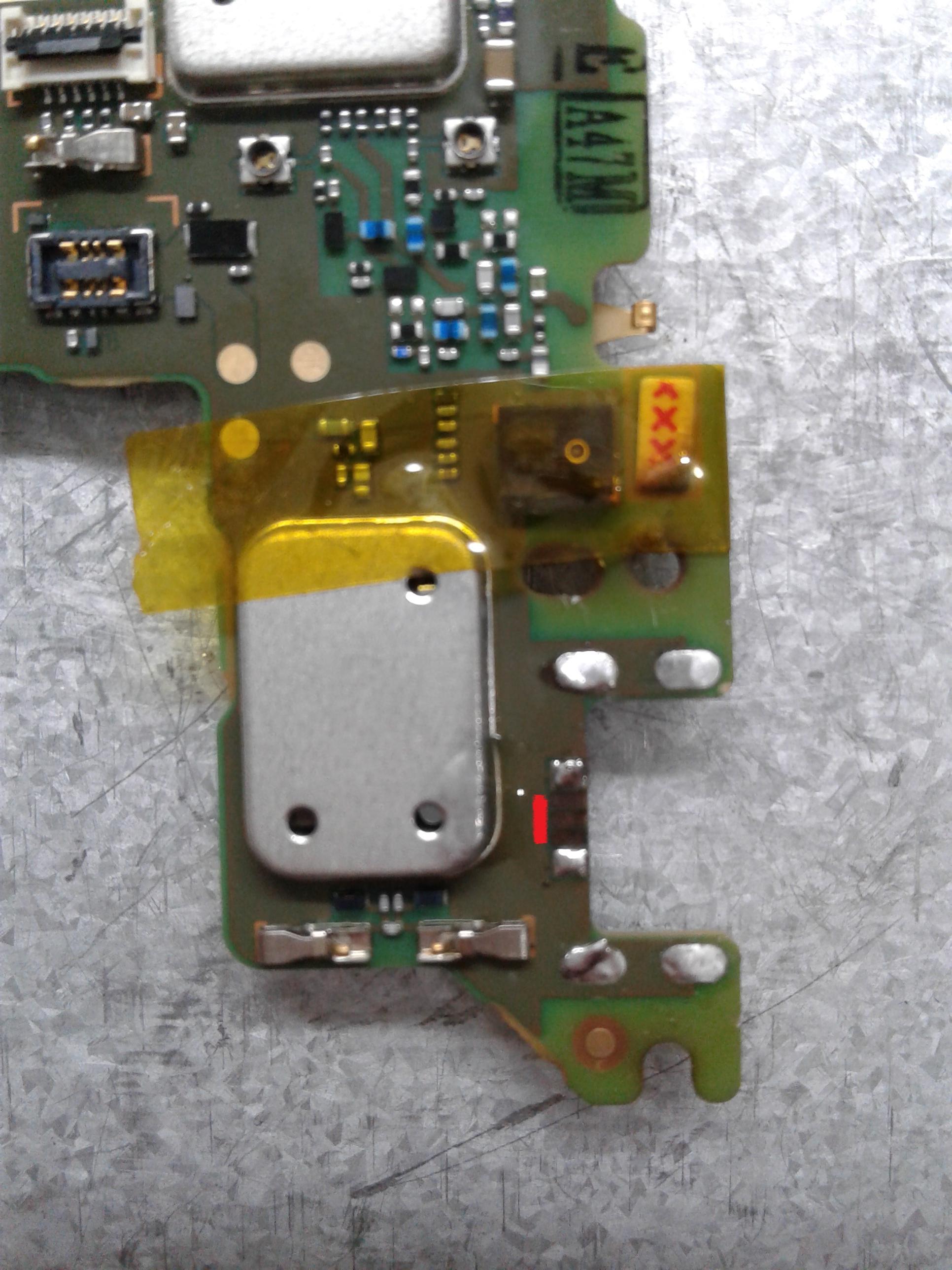

Bom dia. Algum dos amigos ja conseguiu fazer jumper nas trilhas do conector de carga desse motorola xt1580 estão rompidas as 3 do meio como ilustrei na foto. Não consegui encontrar a continuidade das trilhas. Desde ja agradeço qualquer ajuda.

[adriano25barbosa]

procure pelo ordem de serviço do aparelho.

[Anderson Alves]

Em 22/07/2017 em 09:27, mauricio ramone disse:

Bom dia. Algum dos amigos ja conseguiu fazer jumper nas trilhas do conector de carga desse motorola xt1580 estão rompidas as 3 do meio como ilustrei na foto. Não consegui encontrar a continuidade das trilhas. Desde ja agradeço qualquer ajuda.

Boa tarde Maurício essas 3 trilhas do

meio serve para dados do ATC. e justo as duas que estão com trilhas é a responsável pelo o carregamento dele. Você já testou se com essas duas ele não carrega ? Ou você quer realmente recuperar para reconhecer Dados !!

[mauricio ramone]

15 horas atrás, Anderson Alves disse:

Boa tarde Maurício essas 3 trilhas do

meio serve para dados do ATC. e justo as duas que estão com trilhas é a responsável pelo o carregamento dele. Você já testou se com essas duas ele não carrega ? Ou você quer realmente recuperar para reconhecer Dados !!

Bom dia. Ja testei sim ele ate reconhece o carregador mas nao carrega achei que essas trilhas do meio levariam a algum sensor ou coisa do tipo e ele nao reconheceria carga. vou fazer um teste com outro conector pra ver se funciona. Obrigado.

[mauricio ramone]

Bom dia. Aparelho devolvido para o cliente sem solução testei com 4 conectores e não carregou. Tentei testar com outra bateria mas não encontrei por aqui pra trocar. Agradeço a todos.

[ElvisLuizS]

Em 23/07/2017 em 17:49, Anderson Alves disse:

Boa tarde Maurício essas 3 trilhas do

meio serve para dados do ATC. e justo as duas que estão com trilhas é a responsável pelo o carregamento dele. Você já testou se com essas duas ele não carrega ? Ou você quer realmente recuperar para reconhecer Dados !!

Amigo na verdade não é bem assim.
Este aparelho precisa da VC+ 1,5v  e VC- , além da VP 5v e VN ..
Resumido , sem as trilhas ele apenas irá mostrar carregando e a cargar não irá subir porque não irá enviar o sinal para o transistor liberar a passagem da corrente.

Você pode analisar esse mesmo circuito no moto G2, caso não tenha todas trilhas ok, ele não irá carregar e apenas mostrar carregando.



e amigo desculpa em não poder ajudar, eu estava de viagem .

Mas, irei deixar as trilhas na área de guia de hardware.



http://www.clangsm.com.br/topic/105240-guia-de-reparo-motorola/?do=findComment&comment=397294



[djmazinho]

É só colocar a tampa traseira e encaixar o flex do flash que carrega, assim como o Moto G4 Plus, se não encaixar aquele bendito flex ele não sobe carga.

Testado e aprovado, fiz aqui e subiu carga perfeitamente somente com os dois pontos de solda necessários.
