Motorola G3 XT1543 sem rede!

[Matheus Fhellipe de Souza]

Olá! Tudo bom galera? Entrou em minha assistência ontem este motorola g3 xt1543, com o problema de não da rede do chip, ele reconhece o chip e a operadora porém não da sinal de rede de forma alguma e está em perfeita aparência gostaria de saber se já tiveram e resolveram este problema ou dicas de como resolver... Quais componentes são mais prováveis para a troca! Já refiz sua firmware umas 5 vezes e não resolveu ele não da nenhum pontinho de rede!

[Andre Bordonalli]

bom dia

nas configuraçoes veja se esta reconhecendo a baseband

se nao tiver ressolde ou troque o CI

bom trabalho e post resultados

[Matheus Fhellipe de Souza]

29 minutos atrás, Andre Bordonalli disse:

bom dia

nas configuraçoes veja se esta reconhecendo a baseband

se nao tiver ressolde ou troque o CI

bom trabalho e post resultados

Ele reconhece sim cara! O que pode ser?

[Andre Bordonalli]

entao se reconhece,descarta ela...o CI ta ok

parte pra frente...

verifica o conector de antena externa,retire ele e faça um jumper entre os pontos.

pode ser tbem o contato entre a placa e a carcaça,pois a antena esta ali.

[Matheus Fhellipe de Souza]

1 hora atrás, Andre Bordonalli disse:

entao se reconhece,descarta ela...o CI ta ok

parte pra frente...

verifica o conector de antena externa,retire ele e faça um jumper entre os pontos.

pode ser tbem o contato entre a placa e a carcaça,pois a antena esta ali.

Cara fiz os jumpers e nada o incrível é que realmente não da nada nem um pouquinho não sei se eu estou certo também quanto aos componentes e ao jumper que fiz pois fiquei até na dúvida de qual a antena certa estou com o esquema elétrico aberto e o layout da placa... Poderia me mostrar qual a parte correta da antena de rede para matar minha dúvida e qual c.i devo trocar vou tentar aqui pra ver se consigo fazer isso funcionar pois ele não da rede nenhuma nem colado na torre kkkk eu trabalho próximo a ela!

[Andre Bordonalli]

boa tarde

retire as bliendagens SH3 e SH4 ali é o setor de RF,verifique PA e os filtros RX e TX tbem.

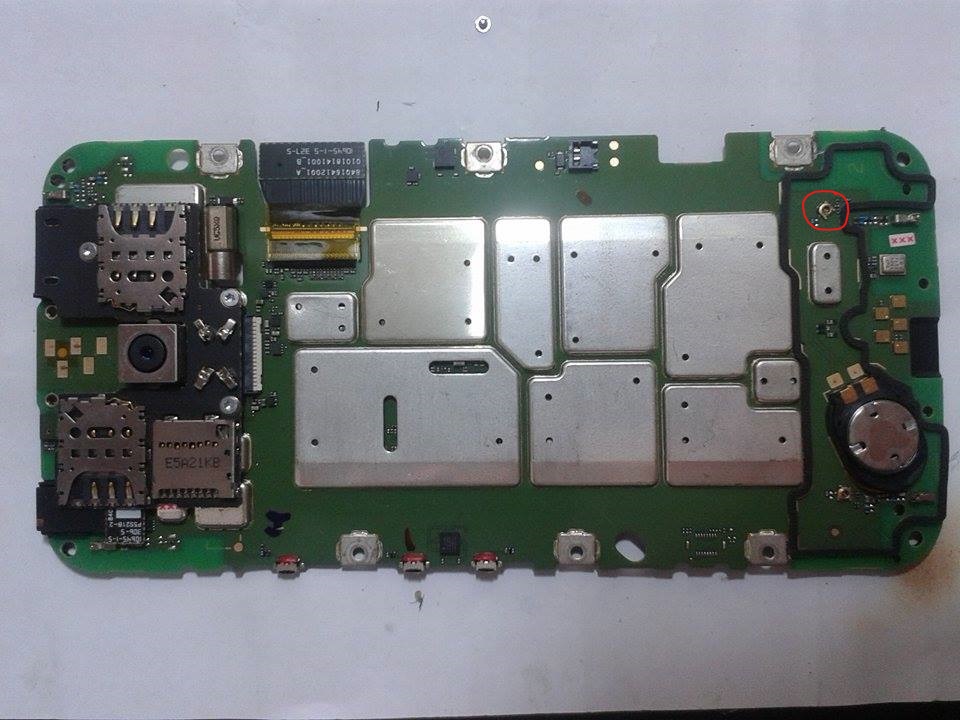

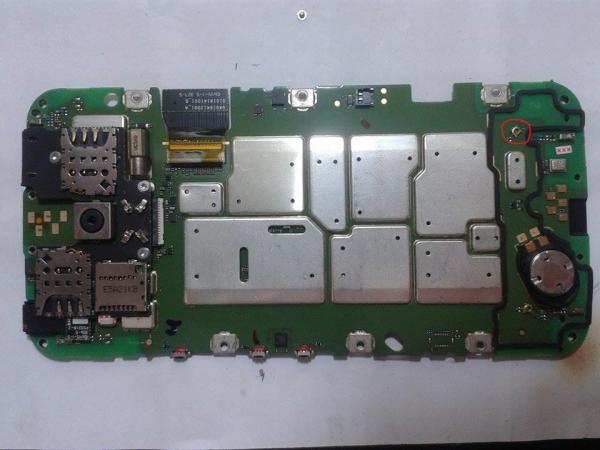

na outra foto esta o conector q te falei para fazer jumper.



Esquema Eletrico XT1543 layoult.pdf

[Anderson Alves]

Pedindo licença ao grande Mano @Andre Bordonalli. Mano você já consultou no BlackList ?

[Matheus Fhellipe de Souza]

41 minutos atrás, Anderson Alves disse:

Pedindo licença ao grande Mano @Andre Bordonalli. Mano você já consultou no BlackList ?

Já sim e não está bloqueado!

[Matheus Fhellipe de Souza]

Galera o jumper não deu em  nada o aparelho está com o imei normal reconhece a base band tudo ok aparencia da placa esta boa porém ele não da sinal nenhum de rede e da erro ao pesquisar!

[Matheus Fhellipe de Souza]

Em 08/08/2017 em 10:23, Andre Bordonalli disse:

bom dia

nas configuraçoes veja se esta reconhecendo a baseband

se nao tiver ressolde ou troque o CI

bom trabalho e post resultados

Qual C.I devo trocar cara? Me fale a nomenclatura dele que eu acho aqui no layout! Vou ver se resolve ainda estou pelejando com ele tentei de tudo menos trocar o c.i ou algo do tipo! Abraços agradeço a ajuda! Se não resolver posto aqui e podem fechar o tópico!
