Ic u15 iphone 5s com trilha da placa rompida

[Williamlucascamara]

Boa noite.

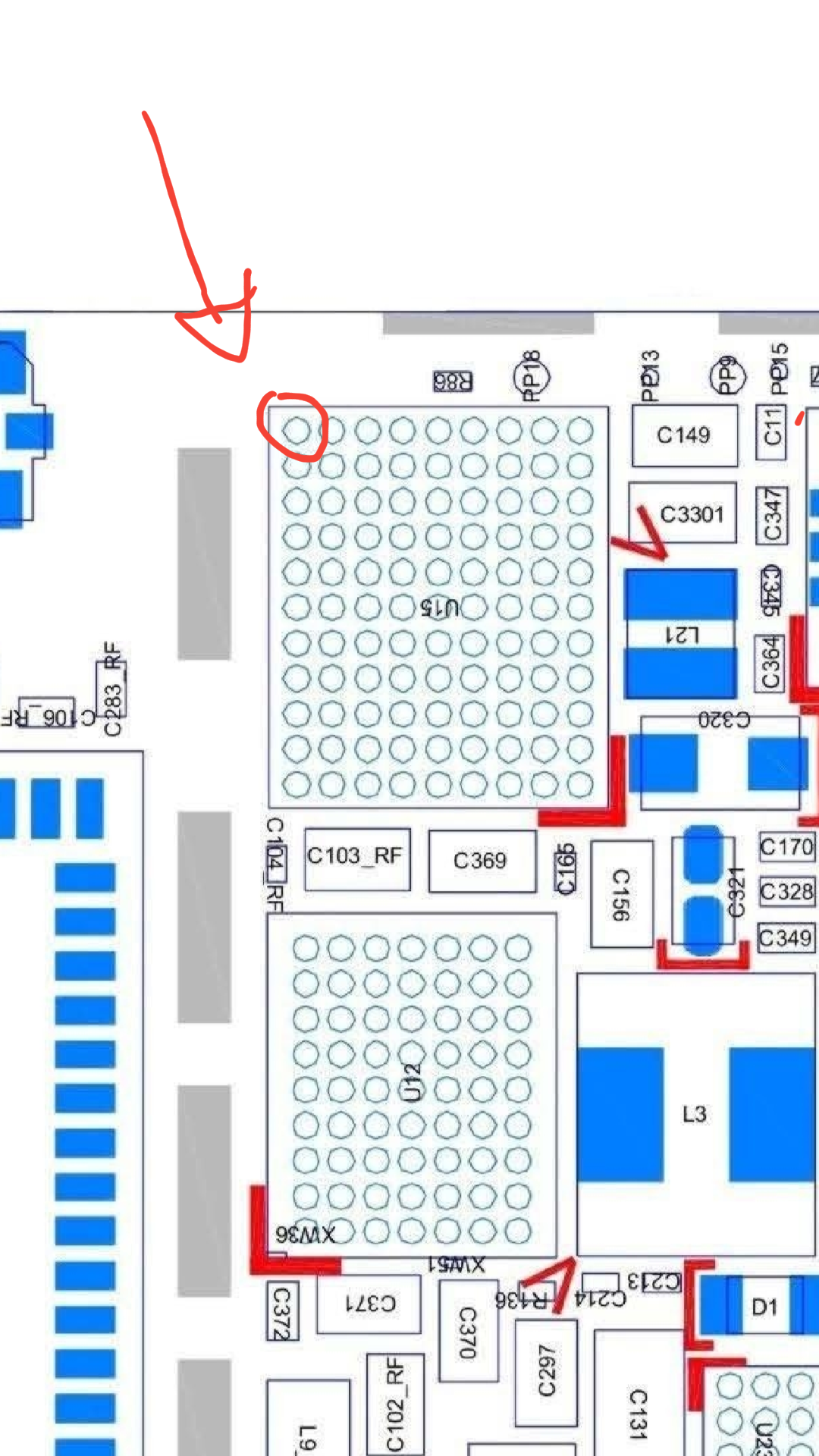

Recebemos na assistência um iphone 5s que não funcionava touch após a queda..tesdados várias telas. E análises visual pelo microscópio no plug do touch e nada contatado foi feito a resolda no u15 sem exito. Entao foi feito a retidada do mesmo e para surpresa nao tinha mais uma trilha na placa. Como o desenho sublinhado. Alguém sabe informar se esse que falta é algum terra? Tem alguma solução ou só condenando mesmo?

[MicroSoldagem]

Bom dia,



Usando a ZXW ou o programa PADS você pode encontrar a continuação desta trilha.

Segue o jumper que terá que fazer



[Williamlucascamara]

Nunca usei esses programas. Vou tentar analizar por eles.



[MicroSoldagem]

3 horas atrás, Williamlucascamara disse:

Nunca usei esses programas. Vou tentar analizar por eles.

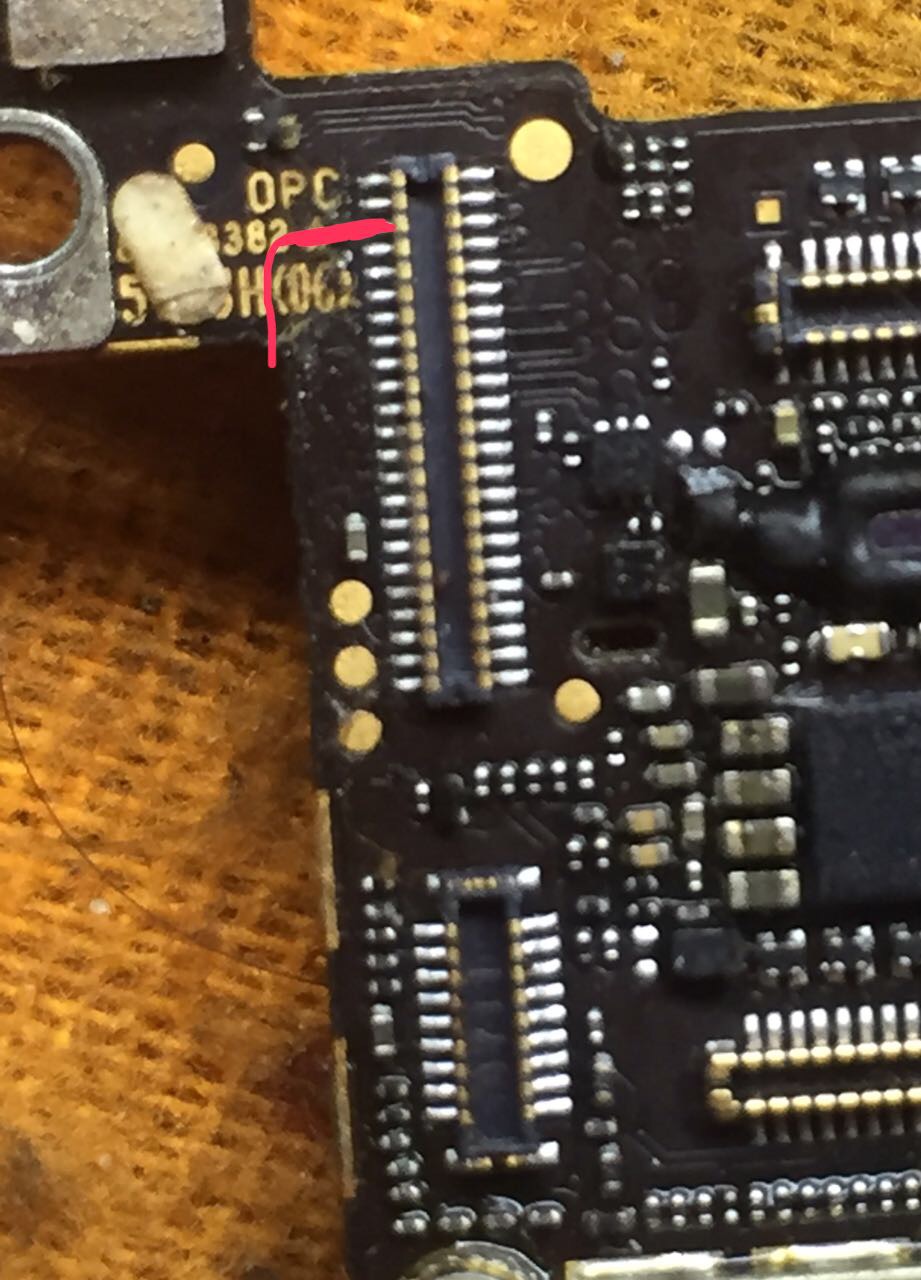

Pro seu caso específico, é só ligar no conetor do touch como marcado em vermelho

[Anderson Alves]

ela pega no 3 pino do conector do touch !

[Williamlucascamara]

Obrigado. Vou fazer isso amanhã e já posto o resultado.



[Williamlucascamara]

Problema resolvido. Consegui achar uma pontinha ainda da trilha na lateral. Consegui puxar um jamper desse ponto deixando o fio para dentro onde foi arrancado. RESOLVIDO.
