J700M/DS não gera imagem

[Eduardo Augusto de Ameida]

Já testei duas frontais novas, fiz uma ressolda no conector LCM, e mesmo assim o aparelho não gera imagem, alguém já pegou um caso desse? ou teria uma possível solução ?

[CesarChacona]

você tentar esta solução.

[Eduardo Augusto de Ameida]

ok, irei realizar os testes e retorno com o resultado, agradeço por enquanto!

[Andre Bordonalli]

2 horas atrás, Eduardo Augusto de Ameida disse:

Já testei duas frontais novas, fiz uma ressolda no conector LCM, e mesmo assim o aparelho não gera imagem, alguém já pegou um caso desse? ou teria uma possível solução ?

boa tarde

siga os paços da pagina 33 do manual q estou te enviando

bom trabalho e post resultados

J7.pdf

[Eduardo Augusto de Ameida]

6 horas atrás, Andre Bordonalli disse:

boa tarde

siga os paços da pagina 33 do manual q estou te enviando

bom trabalho e post resultados

J7.pdf

não estou conseguindo baixar, "a pagina que você está tentando acessar não está disponível para sua conta", como posso resolver ?

[Eduardo Augusto de Ameida]

15 horas atrás, CesarChacona disse:

você tentar esta solução.

As tensões estão chegando, componentes todos ok! também realizei uma limpeza química e levei para a estufa por 24h para fazer uma ressolda completa na placa.

[Eduardo Augusto de Ameida]

Em 21/11/2017 em 17:23, Andre Bordonalli disse:

boa tarde

siga os paços da pagina 33 do manual q estou te enviando

bom trabalho e post resultados

J7.pdf

olá, seguindo os passos da página 33, observei que não estava chegando tensão em um capacitor, então fiz uma ressolda no c.i 6001, e então o aparelho apresentou um consumo de 0,09 na fonte.

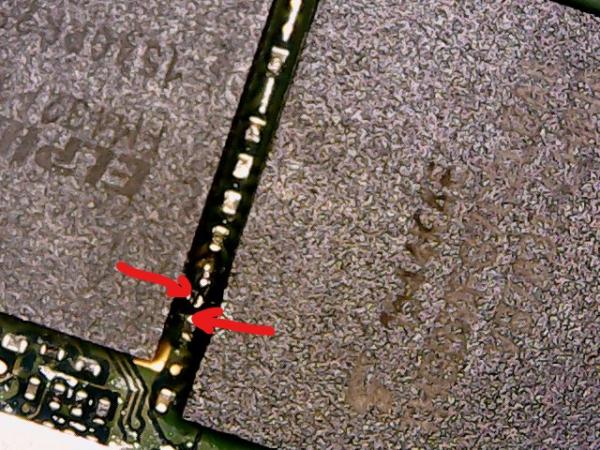

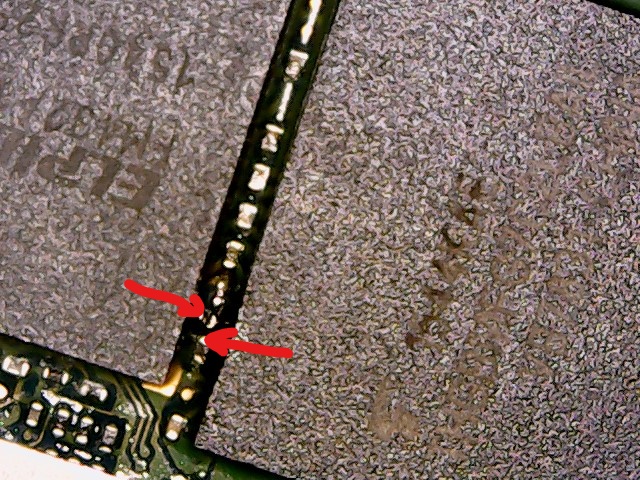

Então fui fazer jtag pela octoplus pro, contudo sem sucesso, tive dificuldades para soldar dois fios entre a memória e o processador, conforme imagem que anexei, então fechei o aparelho sem solução.

Podem fechar o tópico, agradeço a ajuda de todos!


[Andre Bordonalli]

bom dia

agradecemos seu retorno

bom trabalho

[crt2018]

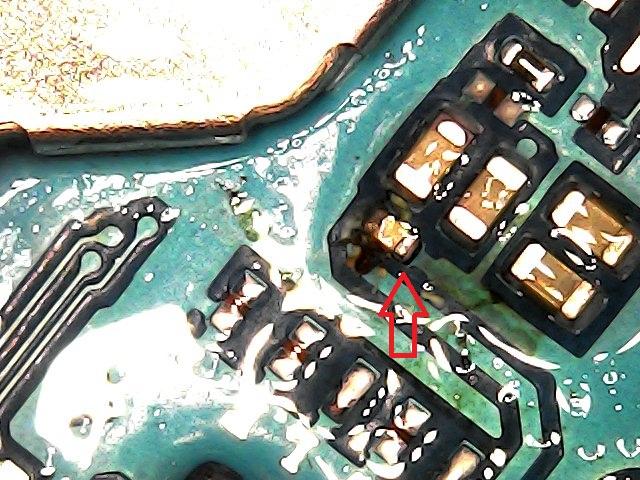

tive esse problema aqui na assistência encontrei o capacitor C6010 alterado a placa ligava normal porem não gerava imagem resolvi removendo ele ,

[TiagoWorldCell]

Em 14/04/2019 em 09:22, crt2018 disse:

tive esse problema aqui na assistência encontrei o capacitor C6010 alterado a placa ligava normal porem não gerava imagem resolvi removendo ele ,

obrigado pela dica, resolveu meu problema

[malengo150]

Em 21/08/2019 em 17:48, TiagoWorldCell disse:

obrigado pela dica, resolveu meu problema

bom dia amigo, vc removeu ele, mas ele estava apresentando curto ou nem estava nada? to com mesmo problema aqui mas esse capacitor não está em curto, ele estava na verdade mas apos eu fazer uma limpeza na placa não esta mais, porem liga o aparelho mas não da imagem

[malengo150]

Em 14/04/2019 em 10:22, crt2018 disse:

tive esse problema aqui na assistência encontrei o capacitor C6010 alterado a placa ligava normal porem não gerava imagem resolvi removendo ele ,

amigo bom dia tudo bem? qual alteração ele se encontrava? ele estava em curto ou não?

[malengo150]

Em 21/11/2017 em 15:08, Eduardo Augusto de Ameida disse:

Já testei duas frontais novas, fiz uma ressolda no conector LCM, e mesmo assim o aparelho não gera imagem, alguém já pegou um caso desse? ou teria uma possível solução ?

conseguiu resolver amigo? estou com mesmo problema

[novaes]

Em 14/04/2019 em 10:22, crt2018 disse:

tive esse problema aqui na assistência encontrei o capacitor C6010 alterado a placa ligava normal porem não gerava imagem resolvi removendo ele ,

cara, deu certinho, retirei o componente e acendeu o lcd, parabens pela dica
