Jumper Conector Bateria G531 (Gran Prime) Trilhas Rompidas

[Madiano]

Boa Tarde!

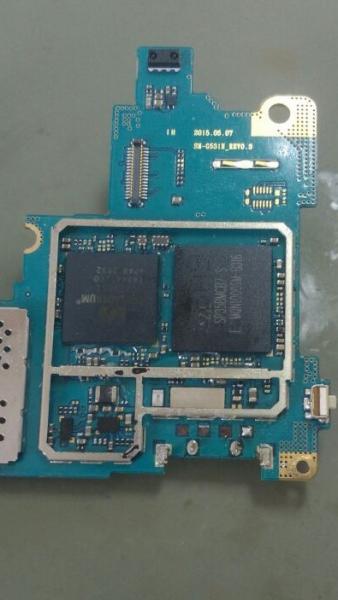

Estou com um gran prime G531H/DL com as trilhas do conector de bateria rompidas.

[emersonhcr]

Veja as trilhas do conector jumper.

[ilocci]

alguem teria o esquema de jumper do G531h das trilhas do conector da bateria?
esse da foto á cima é g530.



[JARESILIENS]

Em 03/02/2018 em 16:24, Madiano disse:

Boa Tarde!

Estou com um gran prime G531H/DL com as trilhas do conector de bateria rompidas.



[JARESILIENS]

Agora, JARESILIENS disse:

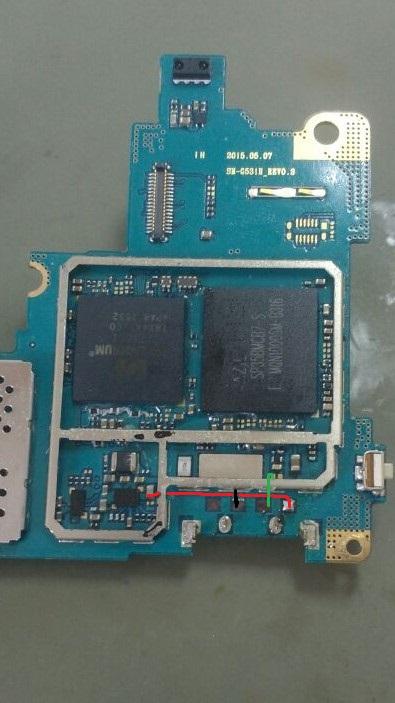

Pelo  que mostra na sua imagem, o positivo já esta presente. Porém caso precise é só seguir a linha vermelha; a linha verde passe o fio evitando contato com a blindagem, já o fio preto (negativo) pode ser soldado na parte da blindagem mais próxima. Espero ter ajudado, já fiz  em  uns aqui e deu certo.
