Trilha rompida conector de carga j5 prime

[fehpires]

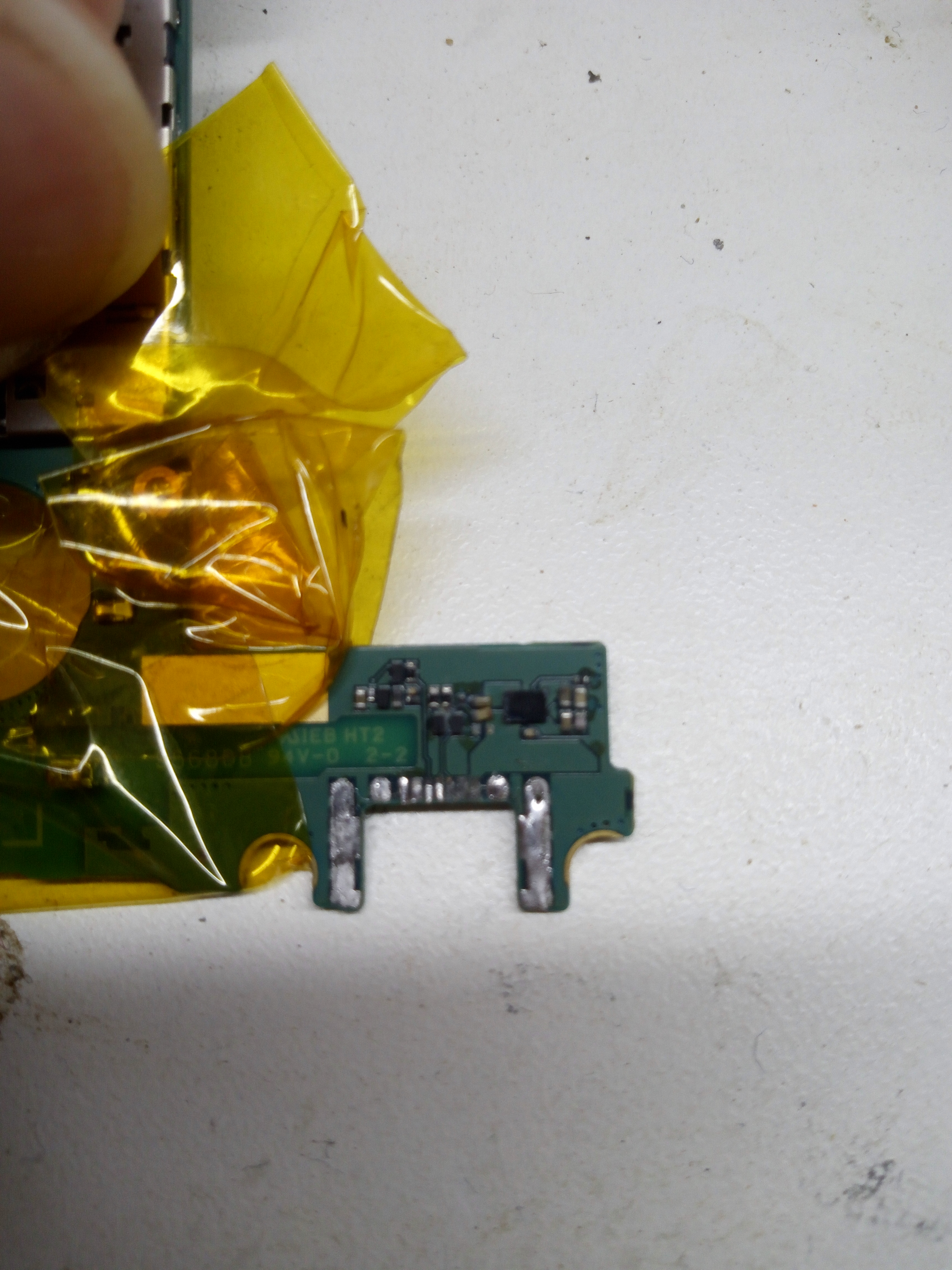

Bom dia pessoal, estou com esse aparelho que foi derrubado no mar e perdeu a trilha do conector de carga, alguém poderia me ajudar com um jumper?

obrigado.



Editado Fevereiro 17, 2018 por Paulo de Deus

[rwcell2015]

irmao coloca o conector no lagar e faz o jump p o capacitor q da certo ele volta a caregar



[bruno-rua10]







Bom dia pessoal, estou com esse aparelho que foi derrubado no mar e perdeu a trilha do conector de carga, alguém poderia me ajudar com um jumper?

obrigado.



 tira uma foto mais nítida, que esta ruim pra identificar.

[Rafael Vasconcelos]

amigo ai aparentemente nao esta rompido a trilha, apenas esta oxidado, quando acontece isso aqui eu pego a trilha, pego tipo um estilete e raspo bastante pra sair esse "preto" depois com o ferro estanho ele ate pega solda, depois soldo o conector novo.

se realmente nao tiver a trilha, nao tem segredo esse jumper, da pra ver claramente pra onde vai, so segui a linha.

[cristian-teles]

tb estou com o mesmo problmea, alguem .. alguem sabe onde fazer o jumper?

obrigado

[diego.diego]

opa, mais um, no caso do celular desse cliente todas as trilhas estão removidas, alguém com um esquema de jumper aí?

[Cristiano de Moraes]

Analisando o desenho da placa percebe-se o caminho das trilhas, veja se te ajuda:

http://www.clangsm.com.br/topic/110648-guia-de-reparos-samsung/?do=findComment&comment=413571





Editado Março 24, 2018 por Cristiano de Moraes

[diego.diego]

9 horas atrás, Cristiano de Moraes disse:

Analisando o desenho da placa percebe-se o caminho das trilhas, veja se te ajuda:

http://www.clangsm.com.br/topic/110648-guia-de-reparos-samsung/?do=findComment&comment=413571





vou tentar aqui, e posto resultados, muito obrigado!

[diego.diego]

14 horas atrás, Cristiano de Moraes disse:

Analisando o desenho da placa percebe-se o caminho das trilhas, veja se te ajuda:

http://www.clangsm.com.br/topic/110648-guia-de-reparos-samsung/?do=findComment&comment=413571





não ficou muito claro onde é ligado o segundo ponto da direita pra esquerda, saberia me dizer?

[Cristiano de Moraes]

19 horas atrás, diego.diego disse:

não ficou muito claro onde é ligado o segundo ponto da direita pra esquerda, saberia me dizer?



Editei a imagem, veja se entende agora.

Para agradecer, não deixe de clicar no botão curtir, localizado a direita do post e representado por um coração.

[diego.diego]

ainda to na duvida eheh, o ponto que fiz referencia tem de raspar a placa e colocar estanho ali?

[Cristiano de Moraes]

Isso mesmo, precisa raspar e soldar ali. Veja o desenho na placa onde marquei, tem uma área grande, pode jumpear dentro dessa área.

[diego.diego]

"jumpeei" corretamente, conforme o esquema, mas sem sucesso, gastei algumas horas nesse J5 prime, mas sem sucesso...

[Lcap]

Estou com um j5 prime que não carrega, já troquei o conector.. ele passa carga nos componentes na parte de baixo mais não chega na bateria.. alguém tem alguma solução? Desde já agradeço.

[moisesferreira]

Boa tarde estou com j5 prime q não da imagem as trilhas debaixo do cristal q fica do lado do conector está rompidas

[roolk]

pra quem tem dificuldade, o jumper correto é esse, feito e testado por mim,caso queira  somente carregar o aparelho, basta fazer o jumper das linhas pretas e vermelha.
lembrando que só é necessário fazer o jumper onde não estiver com trilha !
