[Resolvido] Moto G5S XT1792 - Jumper Microfone


Posts Recomendados

Bom dia amigo, sempre lembre de seguir as REGRAS da casa ao postar suas duvidas:



10 .d) Escrever o título de maneira clara e objetiva, demonstrando nitidamente o problema que tem dúvidas.
Não serão aceitos tópicos com expressões como ''URGENTE, ''AJUDA'' ou sem modelo ou dúvida resumida no título.
Exemplo de título ideal : XT1033 não carrega após molhar



O título será editado

Link para o comentário
Compartilhar em outros sites

32 minutos atrás, Paulo de Deus disse:

Bom dia amigo, sempre lembre de seguir as REGRAS da casa ao postar suas duvidas:



10 .d) Escrever o título de maneira clara e objetiva, demonstrando nitidamente o problema que tem dúvidas.
Não serão aceitos tópicos com expressões como ''URGENTE, ''AJUDA'' ou sem modelo ou dúvida resumida no título.
Exemplo de título ideal : XT1033 não carrega após molhar



O título será editado

Amigo desculpe-me mas como faço para editar o titulo não encontrei.

Link para o comentário
Compartilhar em outros sites

  • 2 semanas depois...
  • 1 ano depois...
23 minutos atrás, Cristiano de Moraes disse:

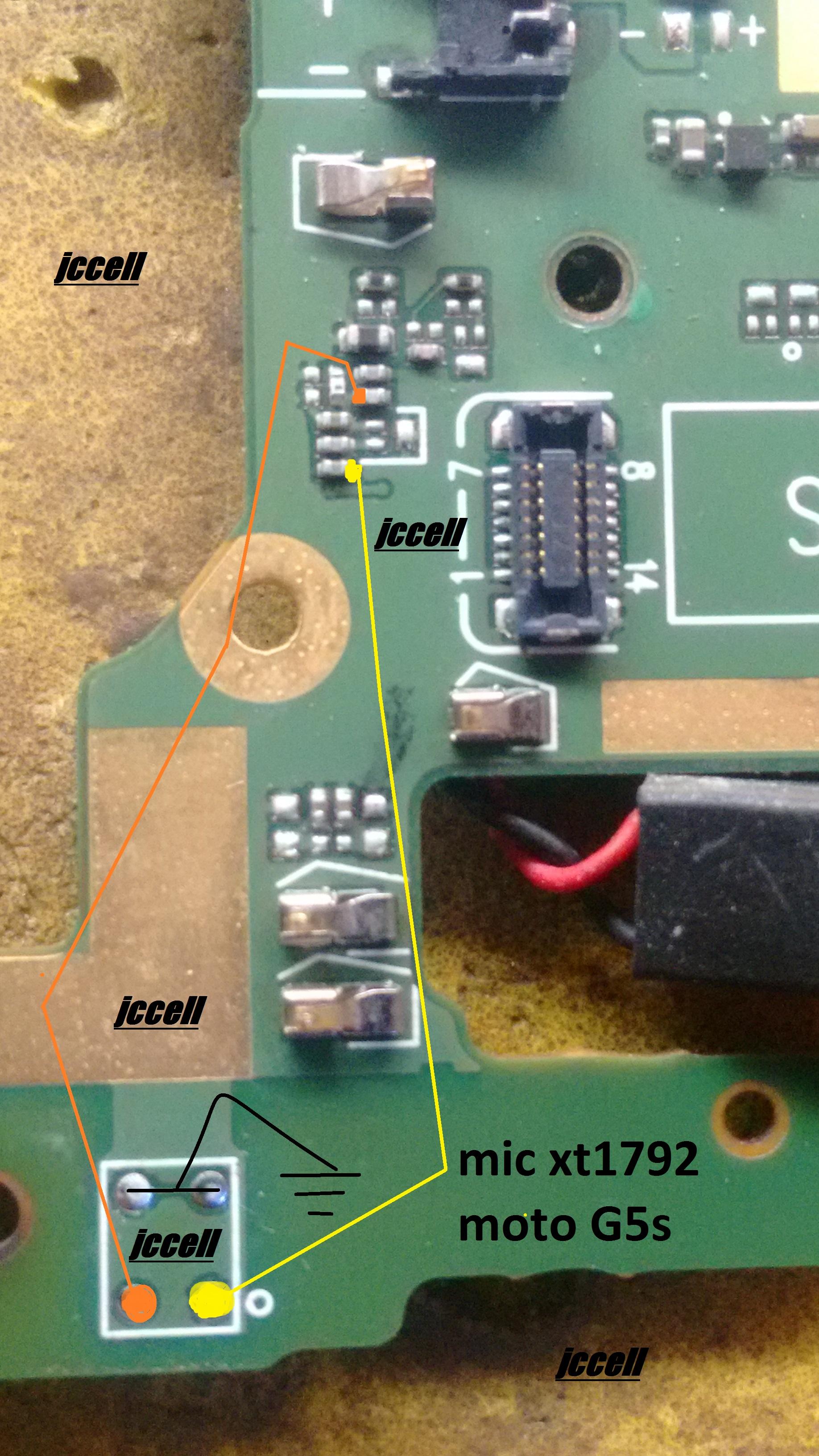

Os dois com traço preto são GND, pode soldar em algum ponto de aterramento da placa, como na imagem abaixo:

IMG_20180529_105734564.thumb.jpg.d82be2d8f3d77f8b84d26b369ea0f62c.jpg.31087d4397a023346a9d87a72d8332fc.jpg

Teria como fazer com microfone analógico?



Em 29/05/2018 em 11:17, Cleyton Moreira disse:

veja se ajuda meu amigo;


Esses dois que faz ligação entre eles solda onde

Link para o comentário
Compartilhar em outros sites

Agora, Cleyton Moreira disse:

com um microfone analogico voce precisara de resistor de 2 ou de 4.7k, o resistor coloca entre o amarelo e o laranja, a ponta gnd do microfone no gnd e a outra ponta positiva do microfone no pino laranja ou amarelo.

Sabe onde acha esse resitor ja procurei em placa de tablets e placa de cell nao achei


Link para o comentário
Compartilhar em outros sites
