j3 Samsung j320m - botões menu e voltar não funcionam (apenas home)

[MatheusRosa]

Bom dia senhores

Chegou pra mim um J3 com superaquecimento. Cliente disse não ter havido contato com água porém fiz analise e identifiquei alguns pontos com zinabre e inicio de oxidação, o banho químico na ultrassom resolveu problema de aquecimento que obrigava celular desligar.

Porém ele havia se queixado que os Botões Voltar e Menu não funcionavam, apenas Home. Troquei flat de botões na esperança de solucionar porém problema permaneceu... Analisei melhor e identifiquei que havia um capacitor, na parte inferior da placa responsável pelos botões, que estava oxidado, o substitui mas o problema permaneceu... Apenas o HOME continua funcionando.

Aguardo colaboração, Valeu

[helpassistencia]

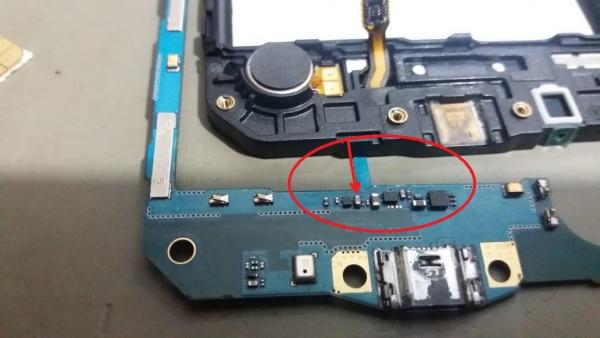

Tem que substituir um pequeno CI BGA que fica proximo ao conector de carga!!



[helpassistencia]

Agora, helpassistencia disse:

Tem que substituir um pequeno CI BGA que fica proximo ao conector de carga!!



verifique a condutibilidade das trilhas que chegam ate este CI

[MatheusRosa]

Ok Halpa, vou verificar agora, logo respondo com o resultado.

[MatheusRosa]

Era apenas este capacitor danificado (sinalizado pela seta) como eu havia falado, não precisei mexer nesta região circulada nem no ci bga, apenas a substituição deste diodo capacitor deu certo: todos o botões Menu, Home e Voltar voltaram a funcionar.

4 horas atrás, helpassistencia disse:

verifique a condutibilidade das trilhas que chegam ate este CI

[wtdroidios]

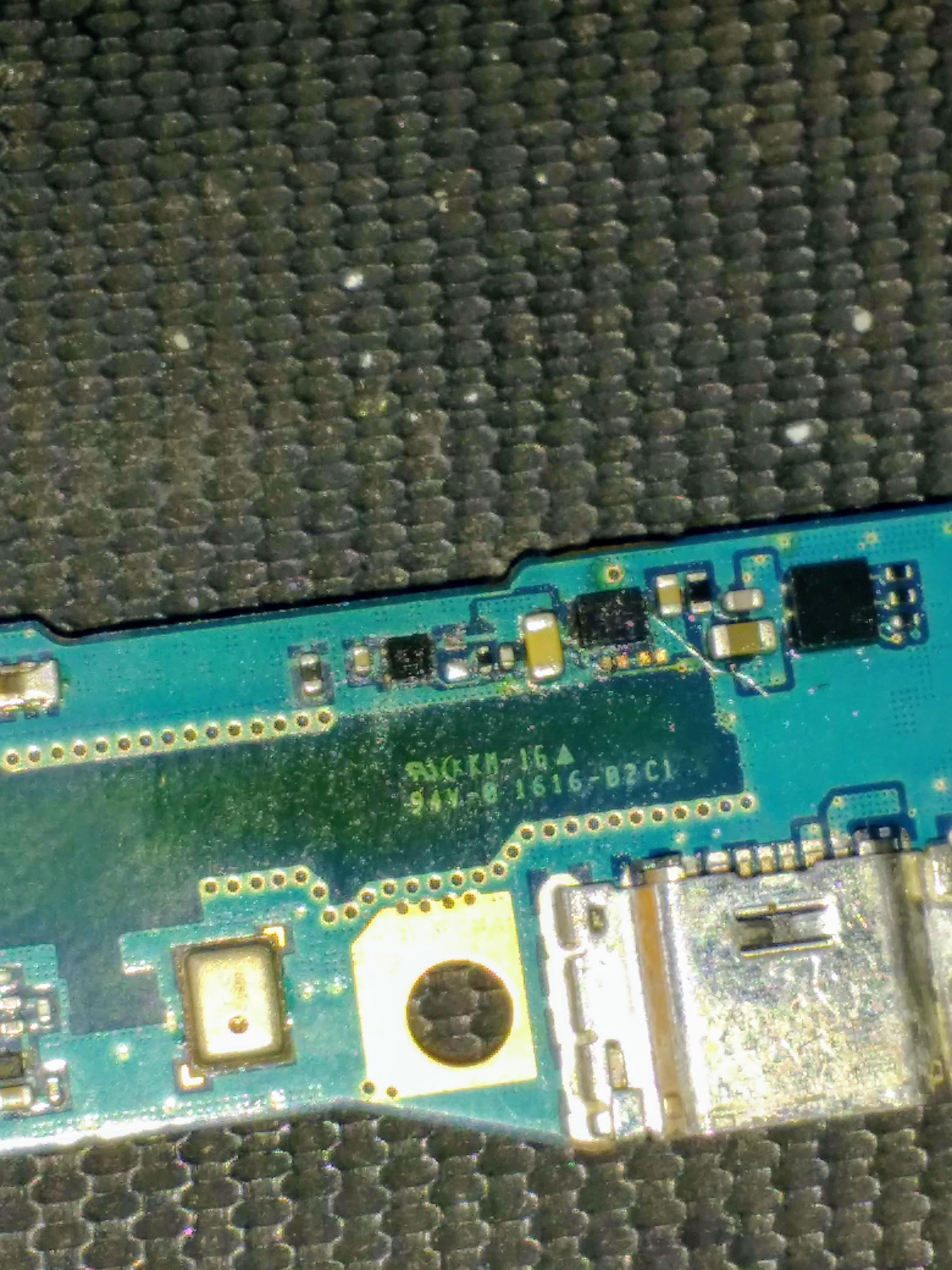

No caso da placa que estou aqui,esse capacitor, deu zinabre nessa parte de cima e corroeu o contato do capacitor com a placa, ali é só no jamper mesmo, sei que é possível ligar o trilho do conector do flex nele, mas e ele, puxa de onde ?

[MatheusRosa]

Em 18/12/2018 em 03:54, wtdroidios disse:

No caso da placa que estou aqui,esse capacitor, deu zinabre nessa parte de cima e corroeu o contato do capacitor com a placa, ali é só no jamper mesmo, sei que é possível ligar o trilho do conector do flex nele, mas e ele, puxa de onde ?

Amigo, muito boa tarde

Espero que ainda esteja com o aparelho em sua bancada...



Olhando as condições dessa trilha que vc mandou, acredito que tenha como vc ressoldar outro capacitor (com a mesma resistência (ohm), recomendo retirar de frontais velhas da samsung, geralmente tem iguais lá- mesmo tamanho e resistencia) sem precisar de jumper.



1ª SOLUÇÃO: Mas para uma solda acertiva use a pasta de solda SMD, pois se vc não tiver muita pratica com fio de estanho o capacitor que vc vai colocar pode desencaixar quando vc começar a soldar com o soprador, vai te dar dor de cabeça.... Com  a Pasta, o capacitor vai ficar "colado", ai é só pôr um pouco de fluxo liquido e soldar,  to confiante que pode dar certo, pois ainda há vida nessa trilha kkkk

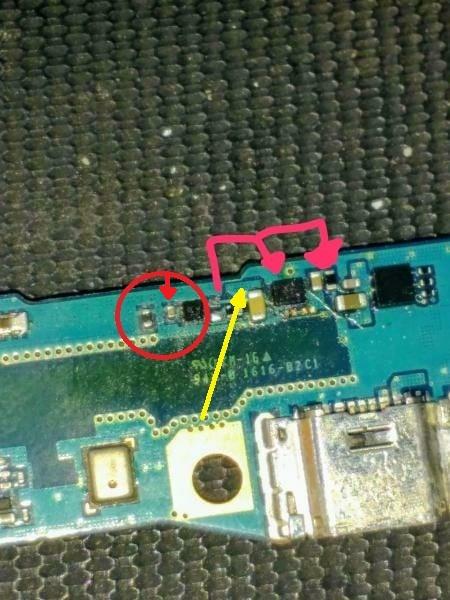

2ª POSSIBILIDADE: Caso não dê certo, veja se há condutividade com esse capacitor e essa bobina sinalizadas pelas setas cor de rosa do lado direito. Veja que a própria placa sinaliza um caminho que leva até lá (caminho sinalizado pela seta amarela).



3ª POSSIBILIDADE: Se não houver condutividade nenhuma com capacitor (amaelo) e a bobina (preta) do lado direito, tente ver se pode ser esse capacitor sinalizado do lado direito.



Se nada disso der certo recorra para o manual técnico da placa desse aparelho.

[MatheusRosa]

3ª POSSIBILIDADE: Se não houver condutividade nenhuma com capacitor (amaelo) e a bobina (preta) do lado direito, tente ver se pode ser esse capacitor sinalizado pelo circulo vermelho do lado * * * ESQUERDO * * *

[Fernando Oliva]

Tive  um caso aqui que somente o botão home NÃO funcionava. Resolvi fazendo o seguinte jump:

[Fernando Oliva]

opa, a imagem foi errada.

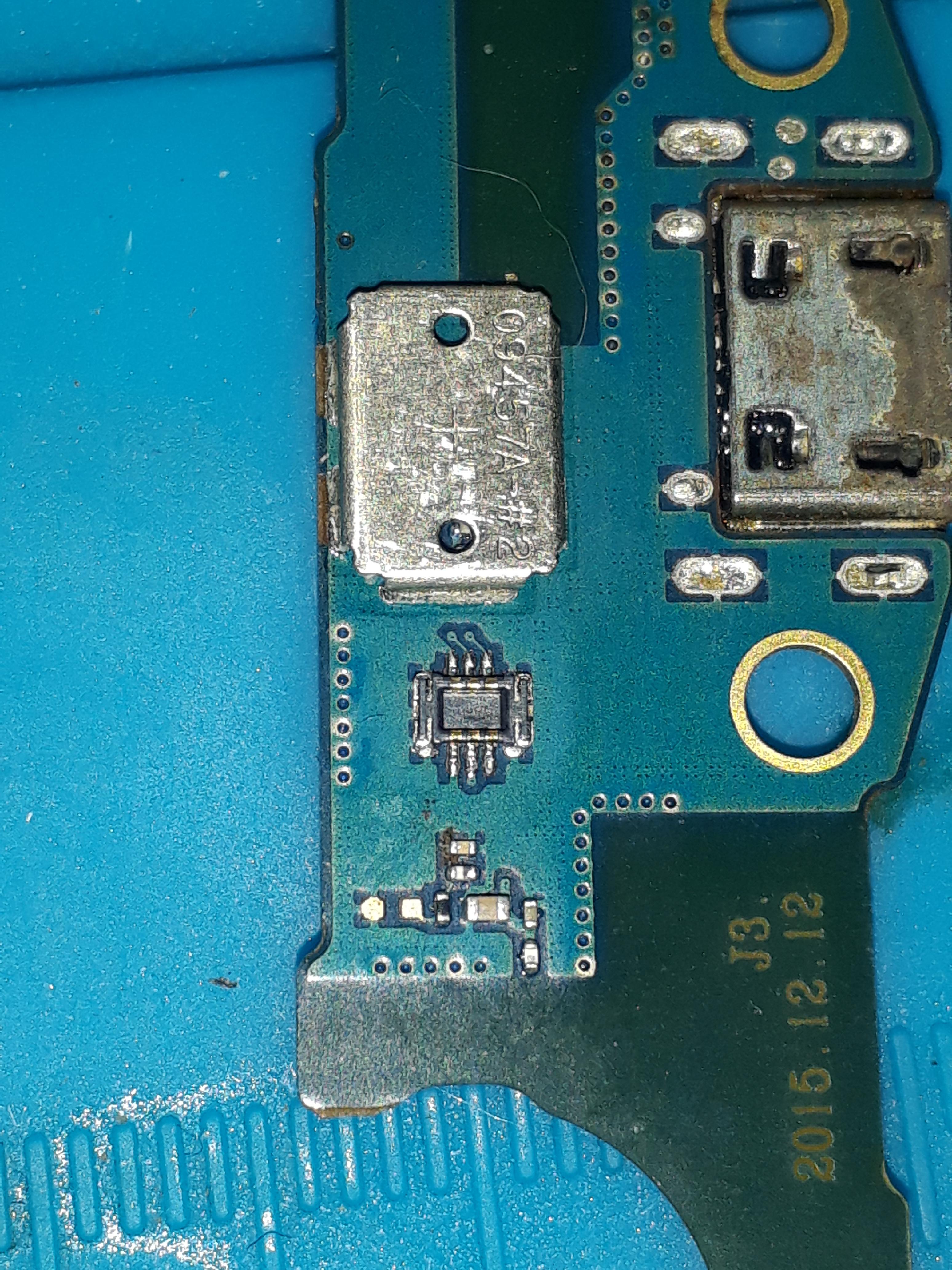

Essa é a certa:

[Leandro Decol]

Em 20/03/2019 em 12:48, Fernando Oliva disse:

opa, a imagem foi errada.

Essa é a certa:

bom dia amigo, estava com um j3 aonde o botão home não funcionava e o seu jumper caiu como uma luva, parabéns pela solução e por compartilhar conosco. Muito obrigado!

[linogsm]

boa tarde  eu  estava com o mesmo  defeito
eu resoldei na regiao  com soprador funcionou
na imagem do nosso amigo ai deu certo

[mzhoshino]

Estou com um problema muito parecido, mas é no botão voltar, comprei o flat, mas não é esse problema, é algo na placa, bem parecido com o que falou, mas não sei exatamente onde

[mzhoshino]

Procurei na Internet e só achei o manual de reparo, mas não o esquema da placa, talvez um jumper ou caoacitor substituído resolva

[Arthur Gama]

Bom dia amigo, tem como mandar uma foto da placa nestes setores visto a cima?
