Reparo de bootloop via EMMC Medusa Pro Samsung J200M


Posts Recomendados

Saudações a todos amigos do fórum.



Problema: Tenho um ATC em minha bancada que entrou em bootloop, já passei várias flash oficial, outras não oficiais e nem uma resolve.. ela vai até o fim normal, mas continua com bootloop.

Logo após a tentativa de flash, eu recorri para a conexão via EMMC, limpando a memória e passando o arquivo de SRF(Smart repair file) no atc... O que não tive êxito...

O Atc liga normal, faço a conexão após ligar o cabo usb para energizar, mas nem sempre me aparece as partições, somente em alguns casos, mas a conexão é feita normal, e não consigo realizar nenhuma operação nessa memória, além de visualizar.. detalhe que a proteção contra escrita está desativada..

Na conexão pede dois resistores de 150k, um ligando CLK em 2.8 e o outro Data0 em 2.8, ambos juntos em funcionamento... Não estou usando eles, porque consigo a conexão normal, será que é isso que está influenciando ? Tenho 2 resistores de 100k, posso usar eles no lugar dos de 150? Ouvi falar que podia usar de 100 ~150k.





Veja alguns prints do log:



Sem conseguir a leitura do android build:



Connecting...
Device       : Samsung eMMC FN12MB
Page size    : 512 B
Block size   : 512 B
Block count  : 2206236672
Size         : 1052.02 GB (1077264.00 MB)
---------------------------------------------------------------
CID Info

CID                   : 150100464E31324D4200EA52E04A92A7
Manufacturer ID       : 0X15
Device/BGA            : BGA (Discrete embedded)
OEM/Application ID    : 0X00
Product name          : FN12MB
Product revision      : 0.0
Product serial number : (hex) EA52E04A
Manufacturing date    : 09/2015
---------------------------------------------------------------
CSD Info

CSD                   : D02701320F5903FFF6DBFFEF8E40400D
CSD structure         :
SPEC version          : 4.1, 4.2, 4.3, 4.4, 4.41, 4.5,
                        4.51, 5.0, 5.01, 5.1
Data read access time1: 15 ms
TRAN speed            : 26 MHz
READ block length     : 512 Bytes
WP group enable       : YES
PERM_WRITE_PROTECT    : NO
TMP_WRITE_PROTECT     : NO
---------------------------------------------------------------
EXTCSD Info


Erase block size      : 0 Kbytes
Boot1 size            : 16384 Kbytes
Boot2 size            : 16384 Kbytes
RPMB size             : 512 Kbytes

Partition config      : (0x48) 01001000
Boot partition enable : Boot partition 1
(Bus width = 4Bit)
Boot ACK              : Boot acknowledge sent during boot operation Bit

Boot bus conditions   : (0x01) 00000001
Boot bus width        : x4 (sdr/ddr) bus width in boot operation mode
Reset boot bus conditions   : Reset bus width to x1, single data rate and backward compatible timings after boot operation (default)
Boot mode             : Use single data rate + backward compatible timings in boot operation (default)

RST_n function        : (0x00) RST_n signal is temporary disabled (default)

Partitioning support  : Device supports partitioning features
Enhanced attribute    : Device can have enhanced technological features in partitions and user data area.
Max enhanced data size: 0 Kbytes
Partitions attribute  : 0x0
Part setting completed: 0x0
GP partition 1 size   : 0 b
GP partition 2 size   : 0 b
GP partition 3 size   : 0 b
GP partition 4 size   : 0 b
Enhanced area size    : (0x0) 0 b
Enhanced area start   : (0x0) 0 b

---------------------------------------------------------------Searching Android build info...
Not found




Conseguindo a leitura dessas partições, e aconteceu poucas vezes, máximo 3:



SW: 1.7.5; FW: 1.24.
Remove write protect error.
Disconnected.

Please disconnect battery and USB cable.

Model Settings:
Interface : eMMC
Brand     : Samsung
Model     : SM-J200M
SRF       : C:/Program Files (x86)/Medusa Pro Software/firmwareFolder/SAMSUNG_SM-J200M_EMMC_FN12MB.srf
Voltage   : 2.8V
Bus Mode  : 1 bit
Bus speed : Auto

Connecting...
Device       : Samsung eMMC FN12MB
Page size    : 512 B
Block size   : 512 B
Block count  : 15269888
Size         : 7.28 GB (7456.00 MB)
---------------------------------------------------------------
CID Info

CID                   : 150100464E31324D4200EA52E04A92A7
Manufacturer ID       : 0X15
Device/BGA            : BGA (Discrete embedded)
OEM/Application ID    : 0X00
Product name          : FN12MB
Product revision      : 0.0
Product serial number : (hex) EA52E04A
Manufacturing date    : 09/2015
---------------------------------------------------------------
CSD Info

CSD                   : D02701320F5903FFF6DBFFEF8E40400D
CSD structure         : CSD version No. 1.2
SPEC version          : 4.1, 4.2, 4.3, 4.4, 4.41, 4.5,
                        4.51, 5.0, 5.01, 5.1
Data read access time1: 15 ms
TRAN speed            : 26 MHz
READ block length     : 512 Bytes
WP group enable       : YES
PERM_WRITE_PROTECT    : NO
TMP_WRITE_PROTECT     : NO
---------------------------------------------------------------
EXTCSD Info

Revision 1.7 (for MMC v5.0, v5.01)
Erase block size      : 512 Kbytes
Boot1 size            : 4096 Kbytes
Boot2 size            : 4096 Kbytes
RPMB size             : 512 Kbytes

Partition config      : (0x48) 01001000
Boot partition enable : Boot partition 1
(Bus width = 4Bit)
Boot ACK              : Boot acknowledge sent during boot operation Bit

Boot bus conditions   : (0x01) 00000001
Boot bus width        : x4 (sdr/ddr) bus width in boot operation mode
Reset boot bus conditions   : Reset bus width to x1, single data rate and backward compatible timings after boot operation (default)
Boot mode             : Use single data rate + backward compatible timings in boot operation (default)

RST_n function        : (0x00) RST_n signal is temporary disabled (default)

Partitioning support  : Device supports partitioning features
Enhanced attribute    : Device can have enhanced technological features in partitions and user data area.
Max enhanced data size: 3817472 Kbytes
Partitions attribute  : 0x0
Part setting completed: 0x0
GP partition 1 size   : 0 b
GP partition 2 size   : 0 b
GP partition 3 size   : 0 b
GP partition 4 size   : 0 b
Enhanced area size    : (0x0) 0 b
Enhanced area start   : (0x0) 0 b

---------------------------------------------------------------Searching Android build info...
Ok

Disk/Image size       : d2000000 bytes
Device sector size    : 512 bytes
Partition offset      : 344064
Number of sectors     : 4718592
Device Manufacturer   :samsung
Device Platform       :exynos3
Build ID              :LMY47X
Display Build ID      :LMY47X.J200MUBS2ARI2
Release ID            :5.1.1
Device Model          :SM-J200M
Device Name           :j2lteub
Architecture ABI      :armeabi-v7a
Architecture ABI2     :armeabi
Architecture ABI List :armeabi-v7a,armeabi
Build Description     :j2lteub-user 5.1.1 LMY47X J200MUBS2ARI2 release-keys

Backup EXT_CSD saved to file C:/Program Files (x86)/Medusa Pro Software/EXT_CSD Backups/FN12MB_06_03_2019_11_58_10.bin.
Connect successful.
---------------------------------------------------------------
SW: 1.7.5; FW: 1.24.
P00: GPT              (00000000, 00002000)    4 MB
P01: BOTA0            (00002000, 00002000)    4 MB
P02: BOTA1            (00004000, 00002000)    4 MB
P03: EFS              (00006000, 0000A000)    20 MB
P04: CPEFS            (00010000, 00004000)    8 MB
P05: m9kefs1          (00014000, 00002000)    4 MB
P06: m9kefs2          (00016000, 00002000)    4 MB
P07: m9kefs3          (00018000, 00002000)    4 MB
P08: CARRIER          (0001A000, 00002000)    4 MB
P09: PARAM            (0001C000, 00004000)    8 MB
P10: BOOT             (00020000, 00006800)    13 MB
P11: RECOVERY         (00026800, 00007800)    15 MB
P12: OTA              (0002E000, 00004000)    8 MB
P13: CDMA-RADIO       (00032000, 00002000)    4 MB
P14: RADIO            (00034000, 00014000)    40 MB
P15: TOMBSTONES       (00048000, 00002000)    4 MB
P16: TDATA            (0004A000, 00002000)    4 MB
P17: PERSISTENT       (0004C000, 00000800)    1024 KB
P18: PERSDATA         (0004C800, 00006000)    12 MB
P19: RESERVED2        (00052800, 00001800)    3072 KB
P20: SYSTEM           (00054000, 00480000)    2304 MB
P21: CACHE            (004D4000, 00064000)    200 MB
P22: HIDDEN           (00538000, 00032000)    100 MB
P23: USERDATA         (0056A000, 00924000)    4.57 GB



Conclusão, alguém sabe me dizer se a memória flash do atc está ruim? Porque é o segundo que me retornou o mesmo problema... faz a conexão mas nem sempre lê os dados do android, e mesmo assim não consigo fazer escritura.



Obrigado amigos, todas as dicas serão bem vindas e testadas.

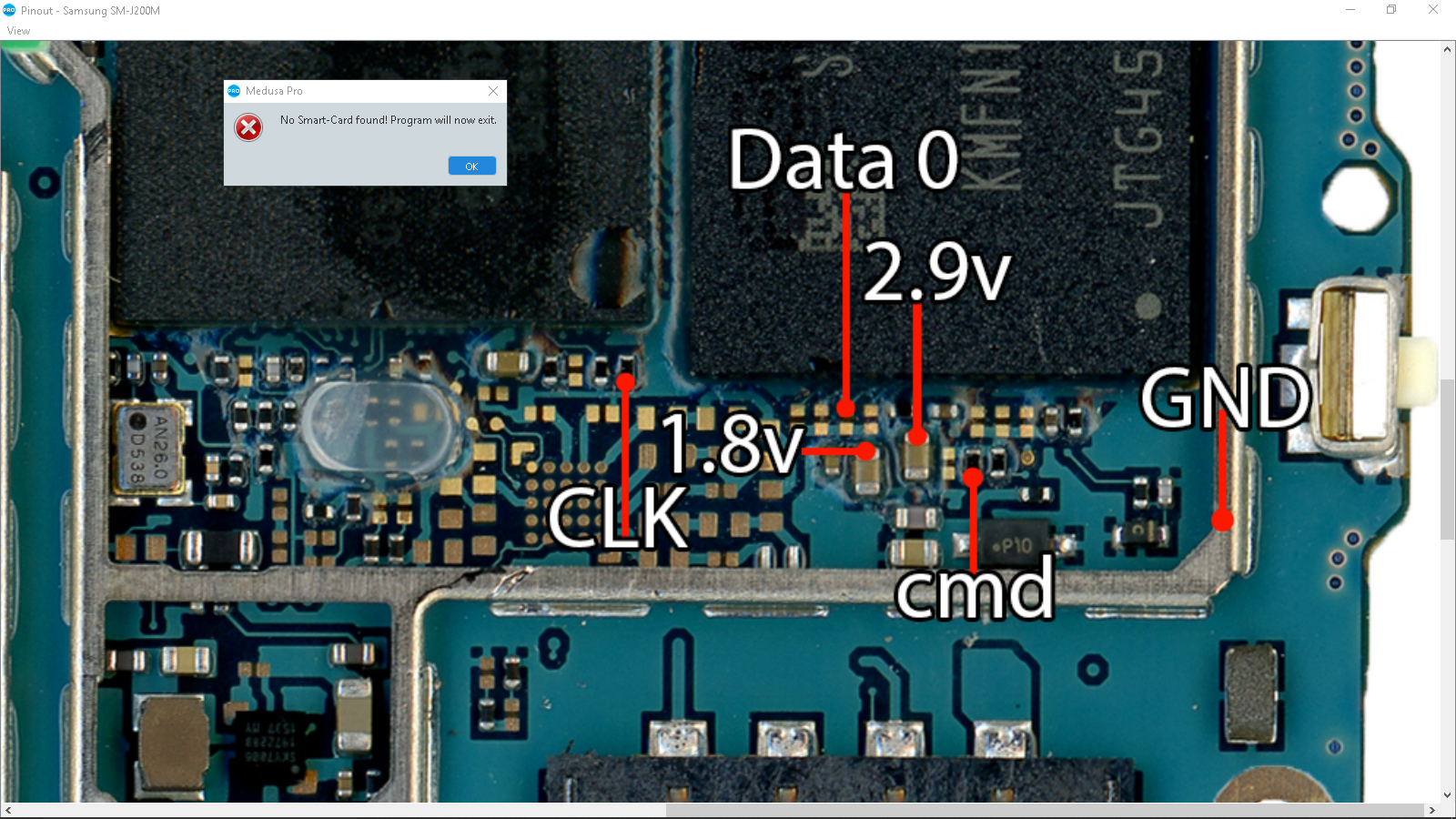

pinout j2 andim.png

Link para o comentário
Compartilhar em outros sites

1 hora atrás, bryanfellipe disse:

Saudações a todos amigos do fórum.



Problema: Tenho um ATC em minha bancada que entrou em bootloop, já passei várias flash oficial, outras não oficiais e nem uma resolve.. ela vai até o fim normal, mas continua com bootloop.

Logo após a tentativa de flash, eu recorri para a conexão via EMMC, limpando a memória e passando o arquivo de SRF(Smart repair file) no atc... O que não tive êxito...

O Atc liga normal, faço a conexão após ligar o cabo usb para energizar, mas nem sempre me aparece as partições, somente em alguns casos, mas a conexão é feita normal, e não consigo realizar nenhuma operação nessa memória, além de visualizar.. detalhe que a proteção contra escrita está desativada..

Na conexão pede dois resistores de 150k, um ligando CLK em 2.8 e o outro Data0 em 2.8, ambos juntos em funcionamento... Não estou usando eles, porque consigo a conexão normal, será que é isso que está influenciando ? Tenho 2 resistores de 100k, posso usar eles no lugar dos de 150? Ouvi falar que podia usar de 100 ~150k.





Veja alguns prints do log:



Sem conseguir a leitura do android build:

Connecting...
Device       : Samsung eMMC FN12MB
Page size    : 512 B
Block size   : 512 B
Block count  : 2206236672

Citar

Size         : 1052.02 GB (1077264.00 MB)


Veja aqui que a leitura está incorreta. Mostrando 1.052 gb.  Tente adicionar um resistor de 100ohms do data ao 1.8v. :101_point_up::101_point_up:
---------------------------------------------------------------
CID Info

CID                   : 150100464E31324D4200EA52E04A92A7
Manufacturer ID       : 0X15
Device/BGA            : BGA (Discrete embedded)
OEM/Application ID    : 0X00
Product name          : FN12MB
Product revision      : 0.0
Product serial number : (hex) EA52E04A
Manufacturing date    : 09/2015
---------------------------------------------------------------
CSD Info

CSD                   : D02701320F5903FFF6DBFFEF8E40400D
CSD structure         :
SPEC version          : 4.1, 4.2, 4.3, 4.4, 4.41, 4.5,
                        4.51, 5.0, 5.01, 5.1
Data read access time1: 15 ms
TRAN speed            : 26 MHz
READ block length     : 512 Bytes
WP group enable       : YES
PERM_WRITE_PROTECT    : NO
TMP_WRITE_PROTECT     : NO
---------------------------------------------------------------
EXTCSD Info


Erase block size      : 0 Kbytes
Boot1 size            : 16384 Kbytes
Boot2 size            : 16384 Kbytes
RPMB size             : 512 Kbytes

Partition config      : (0x48) 01001000
Boot partition enable : Boot partition 1
(Bus width = 4Bit)
Boot ACK              : Boot acknowledge sent during boot operation Bit

Boot bus conditions   : (0x01) 00000001
Boot bus width        : x4 (sdr/ddr) bus width in boot operation mode
Reset boot bus conditions   : Reset bus width to x1, single data rate and backward compatible timings after boot operation (default)
Boot mode             : Use single data rate + backward compatible timings in boot operation (default)

RST_n function        : (0x00) RST_n signal is temporary disabled (default)

Partitioning support  : Device supports partitioning features
Enhanced attribute    : Device can have enhanced technological features in partitions and user data area.
Max enhanced data size: 0 Kbytes
Partitions attribute  : 0x0
Part setting completed: 0x0
GP partition 1 size   : 0 b
GP partition 2 size   : 0 b
GP partition 3 size   : 0 b
GP partition 4 size   : 0 b
Enhanced area size    : (0x0) 0 b
Enhanced area start   : (0x0) 0 b

---------------------------------------------------------------Searching Android build info...
Not found




Conseguindo a leitura dessas partições, e aconteceu poucas vezes, máximo 3:



SW: 1.7.5; FW: 1.24.
Remove write protect error.
Disconnected.

Please disconnect battery and USB cable.

Model Settings:
Interface : eMMC
Brand     : Samsung
Model     : SM-J200M
SRF       : C:/Program Files (x86)/Medusa Pro Software/firmwareFolder/SAMSUNG_SM-J200M_EMMC_FN12MB.srf
Voltage   : 2.8V
Bus Mode  : 1 bit
Bus speed : Auto

Connecting...
Device       : Samsung eMMC FN12MB
Page size    : 512 B
Block size   : 512 B
Block count  : 15269888
Size         : 7.28 GB (7456.00 MB)
---------------------------------------------------------------
CID Info

CID                   : 150100464E31324D4200EA52E04A92A7
Manufacturer ID       : 0X15
Device/BGA            : BGA (Discrete embedded)
OEM/Application ID    : 0X00
Product name          : FN12MB
Product revision      : 0.0
Product serial number : (hex) EA52E04A
Manufacturing date    : 09/2015
---------------------------------------------------------------
CSD Info

CSD                   : D02701320F5903FFF6DBFFEF8E40400D
CSD structure         : CSD version No. 1.2
SPEC version          : 4.1, 4.2, 4.3, 4.4, 4.41, 4.5,
                        4.51, 5.0, 5.01, 5.1
Data read access time1: 15 ms
TRAN speed            : 26 MHz
READ block length     : 512 Bytes
WP group enable       : YES
PERM_WRITE_PROTECT    : NO
TMP_WRITE_PROTECT     : NO
---------------------------------------------------------------
EXTCSD Info

Revision 1.7 (for MMC v5.0, v5.01)
Erase block size      : 512 Kbytes
Boot1 size            : 4096 Kbytes
Boot2 size            : 4096 Kbytes
RPMB size             : 512 Kbytes

Partition config      : (0x48) 01001000
Boot partition enable : Boot partition 1
(Bus width = 4Bit)
Boot ACK              : Boot acknowledge sent during boot operation Bit

Boot bus conditions   : (0x01) 00000001
Boot bus width        : x4 (sdr/ddr) bus width in boot operation mode
Reset boot bus conditions   : Reset bus width to x1, single data rate and backward compatible timings after boot operation (default)
Boot mode             : Use single data rate + backward compatible timings in boot operation (default)

RST_n function        : (0x00) RST_n signal is temporary disabled (default)

Partitioning support  : Device supports partitioning features
Enhanced attribute    : Device can have enhanced technological features in partitions and user data area.
Max enhanced data size: 3817472 Kbytes
Partitions attribute  : 0x0
Part setting completed: 0x0
GP partition 1 size   : 0 b
GP partition 2 size   : 0 b
GP partition 3 size   : 0 b
GP partition 4 size   : 0 b
Enhanced area size    : (0x0) 0 b
Enhanced area start   : (0x0) 0 b

---------------------------------------------------------------Searching Android build info...
Ok

Disk/Image size       : d2000000 bytes
Device sector size    : 512 bytes
Partition offset      : 344064
Number of sectors     : 4718592
Device Manufacturer   :samsung
Device Platform       :exynos3
Build ID              :LMY47X
Display Build ID      :LMY47X.J200MUBS2ARI2
Release ID            :5.1.1
Device Model          :SM-J200M
Device Name           :j2lteub
Architecture ABI      :armeabi-v7a
Architecture ABI2     :armeabi
Architecture ABI List :armeabi-v7a,armeabi
Build Description     :j2lteub-user 5.1.1 LMY47X J200MUBS2ARI2 release-keys

Backup EXT_CSD saved to file C:/Program Files (x86)/Medusa Pro Software/EXT_CSD Backups/FN12MB_06_03_2019_11_58_10.bin.
Connect successful.
---------------------------------------------------------------
SW: 1.7.5; FW: 1.24.
P00: GPT              (00000000, 00002000)    4 MB
P01: BOTA0            (00002000, 00002000)    4 MB
P02: BOTA1            (00004000, 00002000)    4 MB
P03: EFS              (00006000, 0000A000)    20 MB
P04: CPEFS            (00010000, 00004000)    8 MB
P05: m9kefs1          (00014000, 00002000)    4 MB
P06: m9kefs2          (00016000, 00002000)    4 MB
P07: m9kefs3          (00018000, 00002000)    4 MB
P08: CARRIER          (0001A000, 00002000)    4 MB
P09: PARAM            (0001C000, 00004000)    8 MB
P10: BOOT             (00020000, 00006800)    13 MB
P11: RECOVERY         (00026800, 00007800)    15 MB
P12: OTA              (0002E000, 00004000)    8 MB
P13: CDMA-RADIO       (00032000, 00002000)    4 MB
P14: RADIO            (00034000, 00014000)    40 MB
P15: TOMBSTONES       (00048000, 00002000)    4 MB
P16: TDATA            (0004A000, 00002000)    4 MB
P17: PERSISTENT       (0004C000, 00000800)    1024 KB
P18: PERSDATA         (0004C800, 00006000)    12 MB
P19: RESERVED2        (00052800, 00001800)    3072 KB
P20: SYSTEM           (00054000, 00480000)    2304 MB
P21: CACHE            (004D4000, 00064000)    200 MB
P22: HIDDEN           (00538000, 00032000)    100 MB
P23: USERDATA         (0056A000, 00924000)    4.57 GB



Conclusão, alguém sabe me dizer se a memória flash do atc está ruim? Porque é o segundo que me retornou o mesmo problema... faz a conexão mas nem sempre lê os dados do android, e mesmo assim não consigo fazer escritura.



Obrigado amigos, todas as dicas serão bem vindas e testadas.















pinout j2 andim.png



Editado por ToninhoSantos
Link para o comentário
Compartilhar em outros sites

9 minutos atrás, ToninhoSantos disse:



Vou testar o resistor conforme sua orientação, é de 100ohm mesmo né?



Engraçado que neste log, eu consegui a leitura normal e msm assim nada..



Connecting...
Device       : Samsung eMMC FN12MB
Page size    : 512 B
Block size   : 512 B
Block count  : 15269888
Size         : 7.28 GB (7456.00 MB)
---------------------------------------------------------------
CID Info

CID                   : 150100464E31324D4200EA52E04A92A7
Manufacturer ID       : 0X15
Device/BGA            : BGA (Discrete embedded)
OEM/Application ID    : 0X00
Product name          : FN12MB
Product revision      : 0.0
Product serial number : (hex) EA52E04A
Manufacturing date    : 09/2015
---------------------------------------------------------------
CSD Info

CSD                   : D02701320F5903FFF6DBFFEF8E40400D
CSD structure         : CSD version No. 1.2
SPEC version          : 4.1, 4.2, 4.3, 4.4, 4.41, 4.5,
                        4.51, 5.0, 5.01, 5.1
Data read access time1: 15 ms
TRAN speed            : 26 MHz
READ block length     : 512 Bytes
WP group enable       : YES
PERM_WRITE_PROTECT    : NO
TMP_WRITE_PROTECT     : NO
---------------------------------------------------------------
EXTCSD Info

Revision 1.7 (for MMC v5.0, v5.01)
Erase block size      : 512 Kbytes
Boot1 size            : 4096 Kbytes
Boot2 size            : 4096 Kbytes
RPMB size             : 512 Kbytes

Partition config      : (0x48) 01001000
Boot partition enable : Boot partition 1
(Bus width = 4Bit)
Boot ACK              : Boot acknowledge sent during boot operation Bit

Boot bus conditions   : (0x01) 00000001
Boot bus width        : x4 (sdr/ddr) bus width in boot operation mode
Reset boot bus conditions   : Reset bus width to x1, single data rate and backward compatible timings after boot operation (default)
Boot mode             : Use single data rate + backward compatible timings in boot operation (default)

RST_n function        : (0x00) RST_n signal is temporary disabled (default)

Partitioning support  : Device supports partitioning features
Enhanced attribute    : Device can have enhanced technological features in partitions and user data area.
Max enhanced data size: 3817472 Kbytes
Partitions attribute  : 0x0
Part setting completed: 0x0
GP partition 1 size   : 0 b
GP partition 2 size   : 0 b
GP partition 3 size   : 0 b
GP partition 4 size   : 0 b
Enhanced area size    : (0x0) 0 b
Enhanced area start   : (0x0) 0 b

---------------------------------------------------------------Searching Android build info...
Not found

Link para o comentário
Compartilhar em outros sites

  • 7 meses depois...
Em 11/03/2019 em 21:43, bryanfellipe disse:

Quero agradecer ao amigo @ToninhoSantos pela dica de usar o resistor para estabilizar a conexão.. e funcionou 100%... realmente os resistores são mto importante. Então não deixe de usar quando pedir nos pinouts.. Obrigado a toda a comunidade e peço ´á algum adm para que encerre o tópico como resolvido.

Vc usou quantos resistores de onde pra onde ?

Link para o comentário
Compartilhar em outros sites

Primeira avaliação que se deve fazer neste tipo de reparo, é identificar como aparelho morreu. Sabemos que existe algumas formas de isso acontecer.

Vamos a algumas delas:



1- Após alguma atualizaçao de software mau sucedida que pode ser por erro de quem aplica, ou em decorrencia da propria EMMC danificada que não aceitou a regravação (vida util dela ultrapassada) principalmente os que utiizam EMMC Hynix como esse J320M e outras porcarias do genero.



2- Hardware da propria memoria que já sabemos que algumas marcas são reprogramadas pra funcionar por determinadas horas de funcionamento e ultrapassado esse tempo elas auto se suicidam.



3- Também já sabemos que EMMCs que funcionam em conjunto com CPUs Qualquom a alimentação do cabo USB é equivalente e suficiente pra alimentar a EMMC dispensando assim a conexão dos fios 1.8v e 2.8v necessárias em outros modelos que não utilizam CPU Qualquom.



4-  Conexões EMMC utlizam altas frequencias, o que exije  maior atenção no tamanho dos fios que devem ser os mais curtos possiveis, principalmente se ainda estiverem conectados ao circuito, caso a conexão for via EMMC Socket, ( desconectada do circuito)   isso se torna indiferentemente e a conexão é bastante estável.



5- Muita atenção na soldagem dos fios principalmente nas conexões diretas e  nas tensões como o 1.8v e 2.8v, pois sabemos que algumas delas são proximas ao CLK, caso feche curto com ele pode danificar pernamenemente a EMMC e ai somente a substituição dela.



Por ultimo procure fazer estes tipos de reparo no momento em que não tiver demanda urgente de outros serviços na bancada, como troca de tela, troca de conectores, microfone e outros que são corriqueiros na assistencia,  façam em dias de pouco movimento, pra se concentrar exclusivamente nestes tipos de reparo que são avançados e requer tempo e atenção. Espero ter ajudado.



Link para o comentário
Compartilhar em outros sites

1 hora atrás, ToninhoSantos disse:

Primeira avaliação que se deve fazer neste tipo de reparo, é identificar como aparelho morreu. Sabemos que existe algumas formas de isso acontecer.

Vamos a algumas delas:



1- Após alguma atualizaçao de software mau sucedida que pode ser por erro de quem aplica, ou em decorrencia da propria EMMC danificada que não aceitou a regravação (vida util dela ultrapassada) principalmente os que utiizam EMMC Hynix como esse J320M e outras porcarias do genero.



2- Hardware da propria memoria que já sabemos que algumas marcas são reprogramadas pra funcionar por determinadas horas de funcionamento e ultrapassado esse tempo elas auto se suicidam.



3- Também já sabemos que EMMCs que funcionam em conjunto com CPUs Qualquom a alimentação do cabo USB é equivalente e suficiente pra alimentar a EMMC dispensando assim a conexão dos fios 1.8v e 2.8v necessárias em outros modelos que não utilizam CPU Qualquom.



4-  Conexões EMMC utlizam altas frequencias, o que exije  maior atenção no tamanho dos fios que devem ser os mais curtos possiveis, principalmente se ainda estiverem conectados ao circuito, caso a conexão for via EMMC Socket, ( desconectada do circuito)   isso se torna indiferentemente e a conexão é bastante estável.



5- Muita atenção na soldagem dos fios principalmente nas conexões diretas e  nas tensões como o 1.8v e 2.8v, pois sabemos que algumas delas são proximas ao CLK, caso feche curto com ele pode danificar pernamenemente a EMMC e ai somente a substituição dela.



Por ultimo procure fazer estes tipos de reparo no momento em que não tiver demanda urgente de outros serviços na bancada, como troca de tela, troca de conectores, microfone e outros que são corriqueiros na assistencia,  façam em dias de pouco movimento, pra se concentrar exclusivamente nestes tipos de reparo que são avançados e requer tempo e atenção. Espero ter ajudado.





Link para o comentário
Compartilhar em outros sites

Agora, Haruk disse:



Ajudou muito, o j320m q estou morreu depois de uma atualização, eu fiz os pinouts todos certinhos, não tem nenhum fechando curto, até refiz para ter certeza, daí coloquei um resistor de 100ohms do data0 para o 1.8, e agora alimentei ele pelo cabo uns, as vezes ele ler completo e depois fica dando erro, dar erro na hora do backup, na hora de da um erase. Aí queria saber se nessas informações do q fiz, tem algo q não estou fazendo correto?



Agora, Haruk disse:





Link para o comentário
Compartilhar em outros sites

21 horas atrás, Haruk disse:

Ajudou muito, o j320m q estou morreu depois de uma atualização, eu fiz os pinouts todos certinhos, não tem nenhum fechando curto, até refiz para ter certeza, daí coloquei um resistor de 100ohms do data0 para o 1.8, e agora alimentei ele pelo cabo uns, as vezes ele ler completo e depois fica dando erro, dar erro na hora do backup, na hora de da um erase. Aí queria saber se nessas informações do q fiz, tem algo q não estou fazendo correto?





Conexões instaveis geralmente são fios longos amigo, tente diminuir a frequencia pra 8mhz.

Link para o comentário
Compartilhar em outros sites

  • 2 semanas depois...

Participe da conversa

Você pode postar agora e se cadastrar mais tarde. Se você tem uma conta, faça o login para postar com sua conta.
Nota: Sua postagem exigirá aprovação do moderador antes de ficar visível.

Visitante
Responder

×   Você colou conteúdo com formatação.   Remover formatação

  Apenas 75 emojis são permitidos.

×   Seu link foi automaticamente incorporado.   Mostrar como link

×   Seu conteúdo anterior foi restaurado.   Limpar o editor

×   Não é possível colar imagens diretamente. Carregar ou inserir imagens do URL.

×
×
  • Criar Novo...
