redmi note 7-backlight

[Marcelo marquess]

Estou com celular de um cliente não conheço muito conhecimento em componentes mas levei e em um colega fera em recuperação de placas etc. O problema acontece um seguinte o celular liga normalmente só que a tela fica escura mas vc pega um luz forte e coloca na tela dar pra vc ver tudo dar pra mexer normal mas. Tela está sem brilho  nenhum, já testei a tela nova já fiz banho químico já foi trocado os componentes de brilho mas nada resolveu o celular está se tornando um desafio pra todos aqui ninguém consegue desvendar o problema real. Se alguém ai ja vou este problema

[Andre Bordonalli]

bom dia amigo

backlight seu defeito ai
quais componentes foi trocado?

trocou diodo e bobina?ressoldou o drive?

manda uma foto nítida da placa marcando quais vc trocou.

bom trabalho

[Guilherme Alcântara]

Bom dia

Como o André disse acima seu problema pode estar na bobina ou diodo que nesse aparelho seriam L613 e DS601.

Porém em todos os esquemas que encontrei a localização do layout não bate com a do schematic, portanto caso encontre algum layout correto pesquise por estes componentes que talvez haja êxito em seu reparo.

[Marcelo marquess]

obrigado amigos vou tentar fazer isso, trarei o resultado a voces

[Ariellima77]

Boa noite irmão!



Voce encontrou a peça e obteve êxitos?

estou com um aparelho e ele apresenta o mesmo problema mas não encontro a peça.



Att,

Ariel Lima

[Vitim_VTR]

Ola Pessoal consgui resolver aqui com essa soluçao

[Vitim_VTR]

13 minutos atrás, Vitim_VTR disse:

Ola Pessoal consgui resolver aqui com essa soluçao

 solução criada com base nessa aqui abaixo, ja com as tensões para medir, porem deu certo a troca dos componentes

[matheus1234567]

 Bom dia a todos estou com o mesmo problema no meu redmi note 7, joguei luz na tela e dá pra ver normalmente, alguém sabe como e onde arrumar?

[leogsm]

Em 22/11/2019 em 13:30, Vitim_VTR disse:

Ola Pessoal consgui resolver aqui com essa soluçao

Qual placa de lg vc tirou essa peça, amigo?



[leo.woiciechoski]

Em 22/11/2019 em 13:30, Vitim_VTR disse:

Ola Pessoal consgui resolver aqui com essa soluçao

onde vc conseguiu os componentes, ali fala em celulares LG, mas nao encontrei nos que tenho aqui, e sucata de xiaomi nao tenho

[centraldocell]

pessoal boa noite, ja peguei varios e resolvi a maioria trocando so a bobina, porem peguei dois que ja esta o contrario, da iluminacao no fundo porem nao da imagem. alguma dica



[Jr2757]

Em 14/03/2020 em 11:17, leo.woiciechoski disse:

onde vc conseguiu os componentes, ali fala em celulares LG, mas nao encontrei nos que tenho aqui, e sucata de xiaomi nao tenho

Também queria saber, estou com um cliente esperando uma placa para retirada dos componentes, mas não estou achando a placa igual

[eri vasconcelos]

Em 16/03/2020 em 19:18, centraldocell disse:

pessoal boa noite, ja peguei varios e resolvi a maioria trocando so a bobina, porem peguei dois que ja esta o contrario, da iluminacao no fundo porem nao da imagem. alguma dica



Estou com o mesmo problema.



Em 16/03/2020 em 19:18, centraldocell disse:

pessoal boa noite, ja peguei varios e resolvi a maioria trocando so a bobina, porem peguei dois que ja esta o contrario, da iluminacao no fundo porem nao da imagem. alguma dica





[luyzs]

Bom dia, estou com o mesmo problema, onde acho os componentes ?

[JairNova]

Em 26/02/2020 em 09:57, leogsm disse:

Qual placa de lg vc tirou essa peça, amigo?



Cara eu peguei hj o aparelho e tirei o capacitor de uma placa de LG BEAT 3 e tirei a bobina de um moto g5s.

[Maxitech]

NO lg H340F encontra o capacitor ,Diodo e bobina ,bom trabalho a todos

[dauars]

Em 16/03/2020 em 22:40, Jr2757 disse:

Também queria saber, estou com um cliente esperando uma placa para retirada dos componentes, mas não estou achando a placa igual

Onde vc encontra essa bibina, sem ser em placa xaomi?

[Daroas]

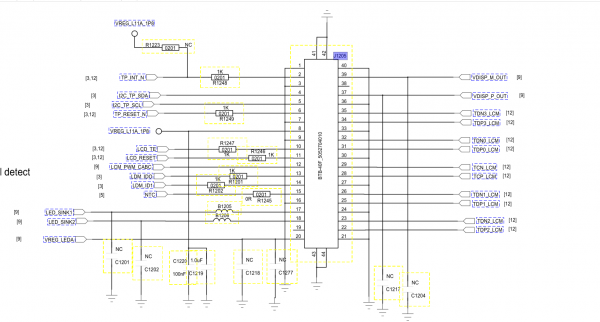

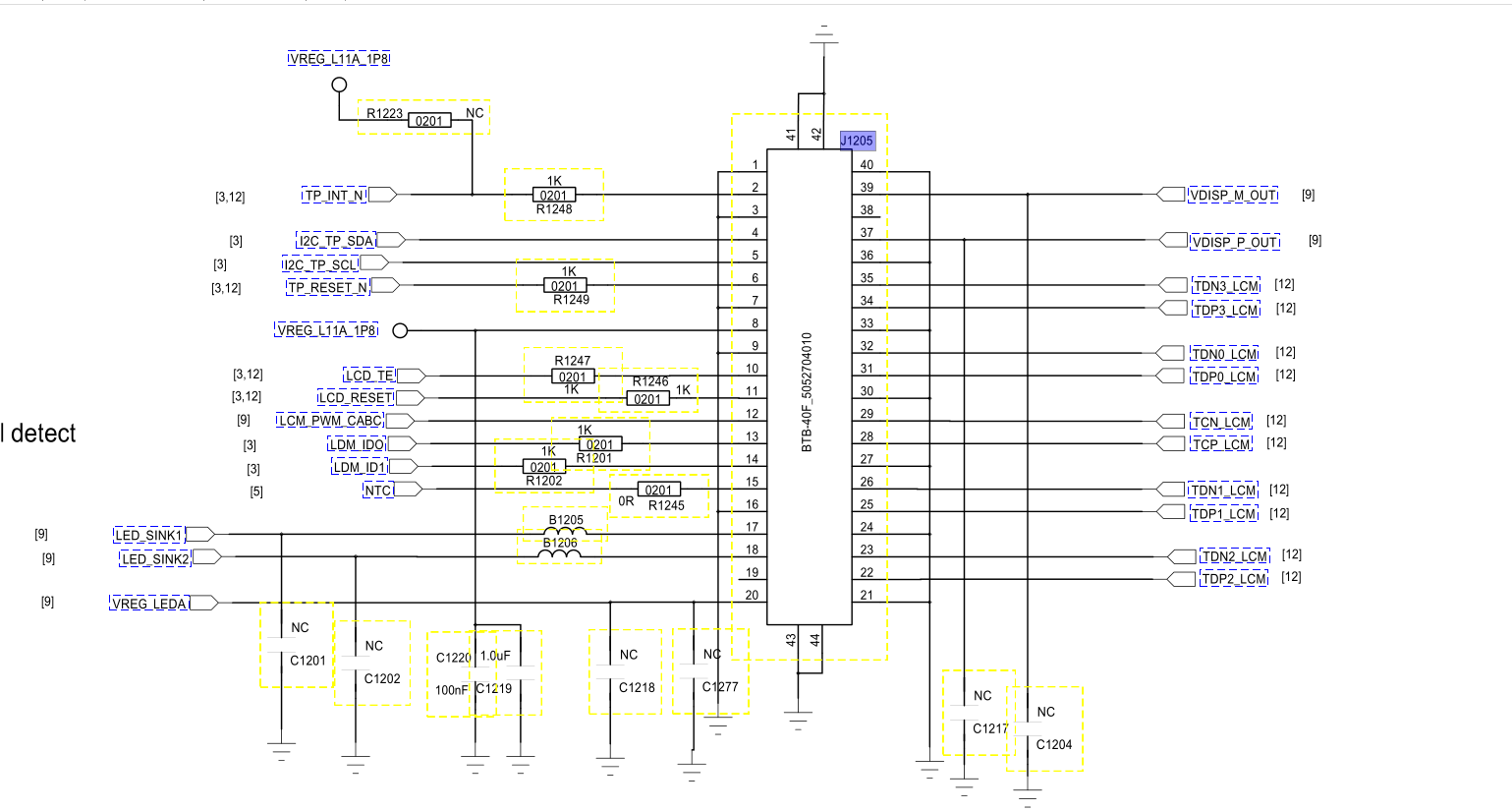

Galera, estou aqui com um Redmi Note 7 com problema no backlight. Abaixo segue o esquema do Redmi note 7 onde eu encontrei problema na Bobina e no capacitor grifado em vermelho. No esquema eletrico que consegui do RN7 não informa valor desses componentes, então peguei uma placa aleatoria aqui de Samsung G360M e removi primeiro a bobina grifada, e depois o capacitor. A duvida é: Como, eu fiz no chutometro, como saber se realmente vai ficar 100% e se pode ocasionar algum problema futuro?

Atualização: A bobina do samsung tem Part Number 2703-004599 INDUCTOR-SMD;1uH,20%,2520,T0.9,0.048Ohm, (INDUCTANCE COIL FOR MOBILE PHONE)

O Capacitor do Samsung tem Part Number 2203-007795 C-CER,CHIP;10000nF,20%,10V,X5R,TP,1005(1 (CAPACITOR FOR MOBILE PHONE)

Editado Agosto 19, 2020 por Daroas

[emersonco3]

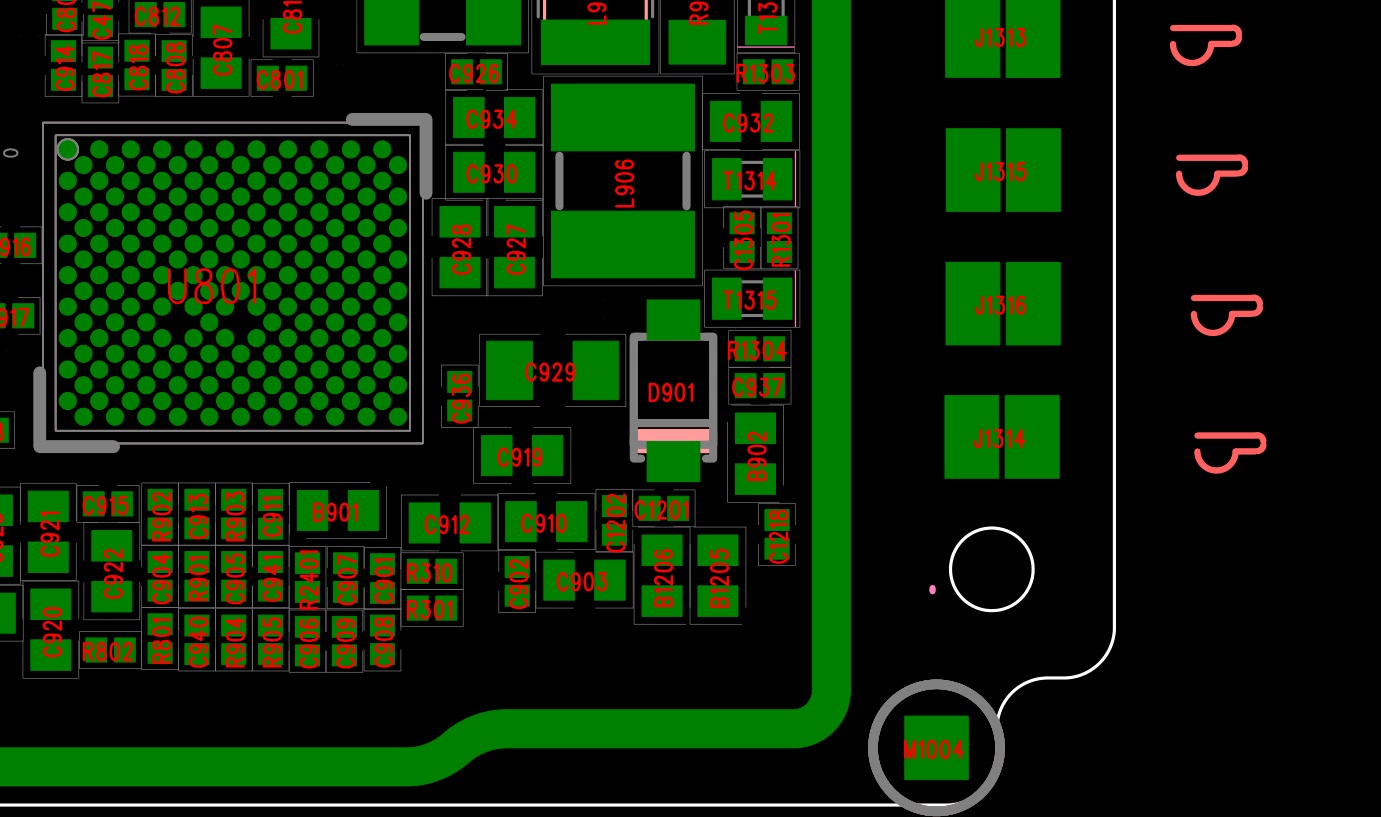

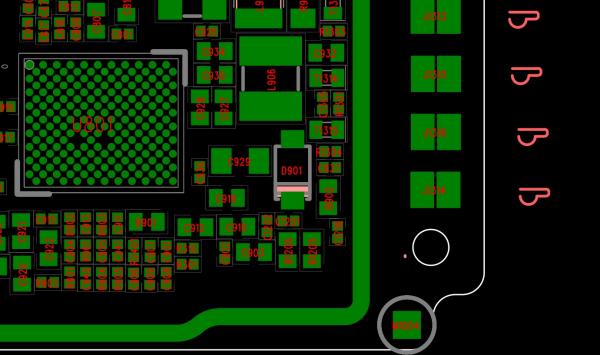

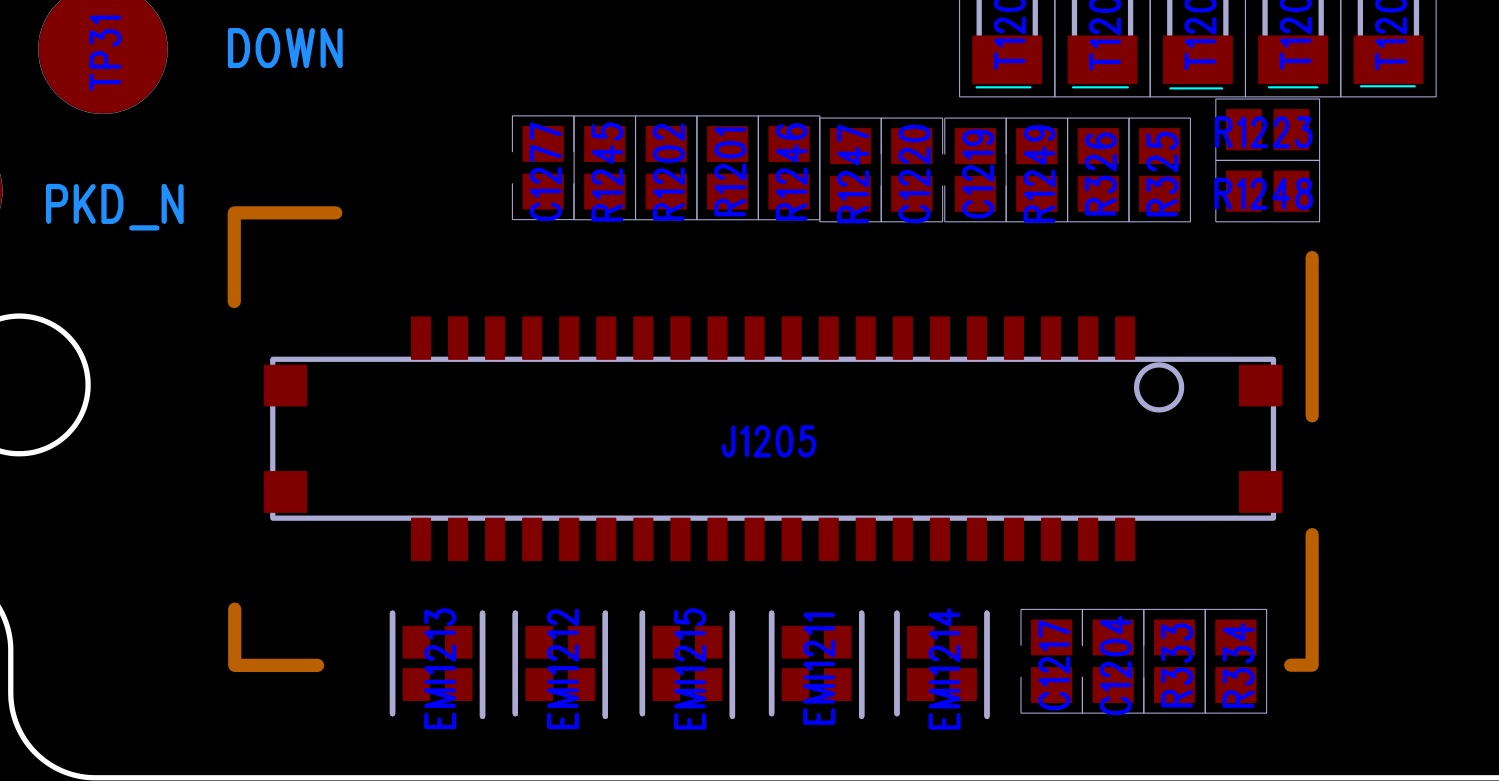

VEJAM SE AS IMAGENS ANEXADASA AJUDAM

[emersonco3]

5 minutos atrás, emersonco3 disse:

VEJAM SE AS IMAGENS ANEXADASA AJUDAM

NA PLACA DE UM G531H - G530 TAMBEM ACHAS OS COMPONENTES NO CISCUITO DE BACLIGHT. PODEM USAR, DIODO, BOBINA E CAPACITORES DO G531 QUE SÃO DE SEMELHANÇA.

[Kukuren]

Boa tarde colegas, passando para informar aqui que peguei e adaptei essa ideia, só quero deixar umas dicas para diminuir o risco do serviço voltar por causa de falha dos componentes:

Geralmente, todos os que eu peguei pra resolver eram o capacitor filtro principal que havia queimado por fuga, o PMIC gera uma voltagem muito alta para o backlight do Redmi Note 7, portanto se faz necessário o uso de um capacitor de alta qualidade. Geralmente eu procuro em setores de backlight de outros aparelhos pois assim a chance de dar errado é mínima. Às vezes o capacitor leva a bobina junto e até mesmo o fusível protetor do circuito, mas nesse caso basta fazer um jumper no fusível e já resolve. Bobinas vocês podem usar de setor de backlight ou outros setores que tenham um valor semelhante. Quanto ao capacitor, use o medidor de capacitância do multímetro pra instalarum capacitor de valor igual ou maior do que o existente.

Abraço pra todo mundo!

[ThiagoSilva_]

Algum de vocês é do Rio de Janeiro? Estou com um Redmi Note 7 que caiu na agua e aparenta ter queimado o conector FPC do display. Levei em um cara que só trabalha com circuitos em placa, porém ele disse que o problema está num conjugado relacionado ao backlight e ele não tem as peças para trocar. Se algum de vocês puder efetuar esse serviço, seria tudo que eu precisava nesse momento.

[Mobile083]

Peguei um e desistir, porque troquei bonbina, diodo e outro capacitores da região de blackligth e a tela só acende escura e sem imagem!

[emersonco3]

amigão, se acende sem imagem, vai na linhas de dados. nos filtros. mande uma foto pra mim que tento ajudar. por coincidência resolvi um ontem.

[lucas siqueira]

estou com um redmi note 7 aqui tambem porem ele da iluminação só não da imagem

[
