Análise E Solução De Rádio Desativado Moto g5 XT1672

[Guilherme Alcântara]

Olá a todos, creio que muitos de vocês já se depararam com o defeito do "Rádio Desativado" nos aparelhos da Motorola que deixa os mesmos sem sinal de operadora.

Devido a isso, hoje venho aqui deixar uma possível análise e solução para o problema para o modelo XT1672.

Partindo do princípio que vou explicar nesse tópico é possível resolver alguns outros modelos.



Primeiramente, para saber se o aparelho apresenta o defeito de rádio desativado devemos ir ao discador de chamadas e discar o seguinte código *#*#4636#*#*

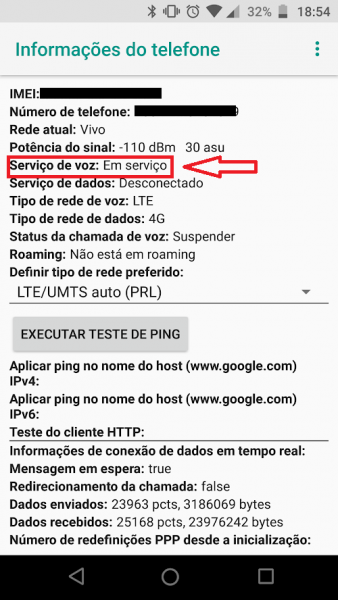

Um janela com a "Informações do Telefone" abrirá como na imagem abaixo.





Se na opção Serviço de voz mostrar  Rádio Desativado. significa que existe uma falha no rádio do aparelho, podendo ser ela de software ou de hardware.



Bom, vamos partir para os testes de hardware.

A falha rádio desativado quando se trata de hardware acontece pois os amplificadores de potência do circuito de RF não estão sendo reconhecidos e podem ser por alguns motivos.

sendo alguns deles:

 - Solda fria, causada por queda ou empenamento.

- Oxidação.

- Curto na alimentação dos amplificadores.

- Falha dos amplificadores.

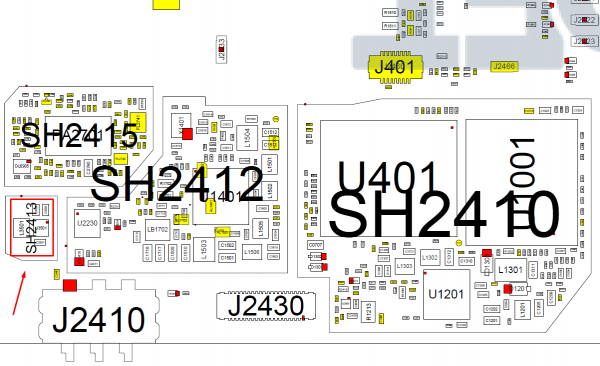

Então primeiro, Testar C2612 e C2710. Nesse teste será possível saber se há curto na linha de alimentação VPH_POWER dos componentes PA2701 e FEM2601. Quase sempre, os dois ficam em curto juntos.

Se no teste houver curto nos capacitores, podemos partir para o início da alimentação dos mesmos, como indicado na imagem abaixo.





Na imagem acima, teremos 3 capacitores e uma bobina, será necessário verificar TODOS eles para que encontremos o princípio do curto que na maioria das vezes são um dos capacitores.

Após encontrar o componente em curto o problema de Radio Desativado com curto  possivelmente será resolvido.



Agora vamos para a solução sem curto. Se nos testes dos capacitores  C2612 e C2710 Não houver curto, Ressoldar PA2701 e FEM2601 e os componentes ao seu redor.

Se mesmo após a ressolda, não obtiver resultados, Trocar PA2701 e FEM2601.



Em muitos casos a ausência de componentes no setor RF também ocasiona o defeito RADIO DESATIVADO. Somente com uma inspeção visual ou comparação com o layout da placa é possível identificar  a falta dos componentes.



Layout Moto G5 XT1672.pdf



Deixei esse tópico explicado desde como identificar a falha até a possível solução pois acho que existem muitos técnicos iniciantes que precisam da primeira parte.

Desde já agradeço a todos e peço que se houver algo a acrescentar que comentem abaixo.

Em caso de dúvidas estarei a disposição.









Editado Novembro 11, 2019 por Guilherme Alcântara

[Guilherme Alcântara]

Acrescentando, quando é feita remoção de conta Google em muitos casos o Rádio também desativa. Sendo assim necessário reparo de software.



[Neto Carvalho]

Em 13/11/2019 em 08:54, Guilherme Alcântara disse:

Acrescentando, quando é feita remoção de conta Google em muitos casos o Rádio também desativa. Sendo assim necessário reparo de software.



Como assim reparo de software?

Estou com um celular que foi feito a remoção da conta Google. Não é roubado e o IMEI não possui restrições.

Ele até reconhece o chip quando coloco no slot. Mostra o número do chip. A operadora. Mas não sobe a rede. E informa que o rádio está desativado.

Se puder me chamar no whatsapp 85988076440

[Aldinei Jose]

nao tem haver com imei ou black list pois quando esta na black list o aparelho da torre normal so nao completa a chamada por estar bloqueado na anatel , tem haver com o hardware do aparelho que nao e reconhecido pelo software as vezes e bug de software por tirar a conta pois para tirar a conta se coloca em modo factory e as vezes nao sai ai o procedimento de flash ou tuto para tirar do modo aviao se nao sair ai entao parta para o reparo de harware como assim descrito acima pelo nobre colega gilherme

[Cleyton Moreira]

3 horas atrás, Neto Carvalho disse:

Como assim reparo de software?

Estou com um celular que foi feito a remoção da conta Google. Não é roubado e o IMEI não possui restrições.

Ele até reconhece o chip quando coloco no slot. Mostra o número do chip. A operadora. Mas não sobe a rede. E informa que o rádio está desativado.

Se puder me chamar no whatsapp 85988076440

proibido contato aqui no forum, por favor leia, e se aapte as regras do forum

4 ) Proibido a divulgação de dados para contatos, seja telefone, email, endereço, fotos de cartões de visita, fachadas de loja, links para canais, blogs ou qualquer outro dado que informe meios de contato;
