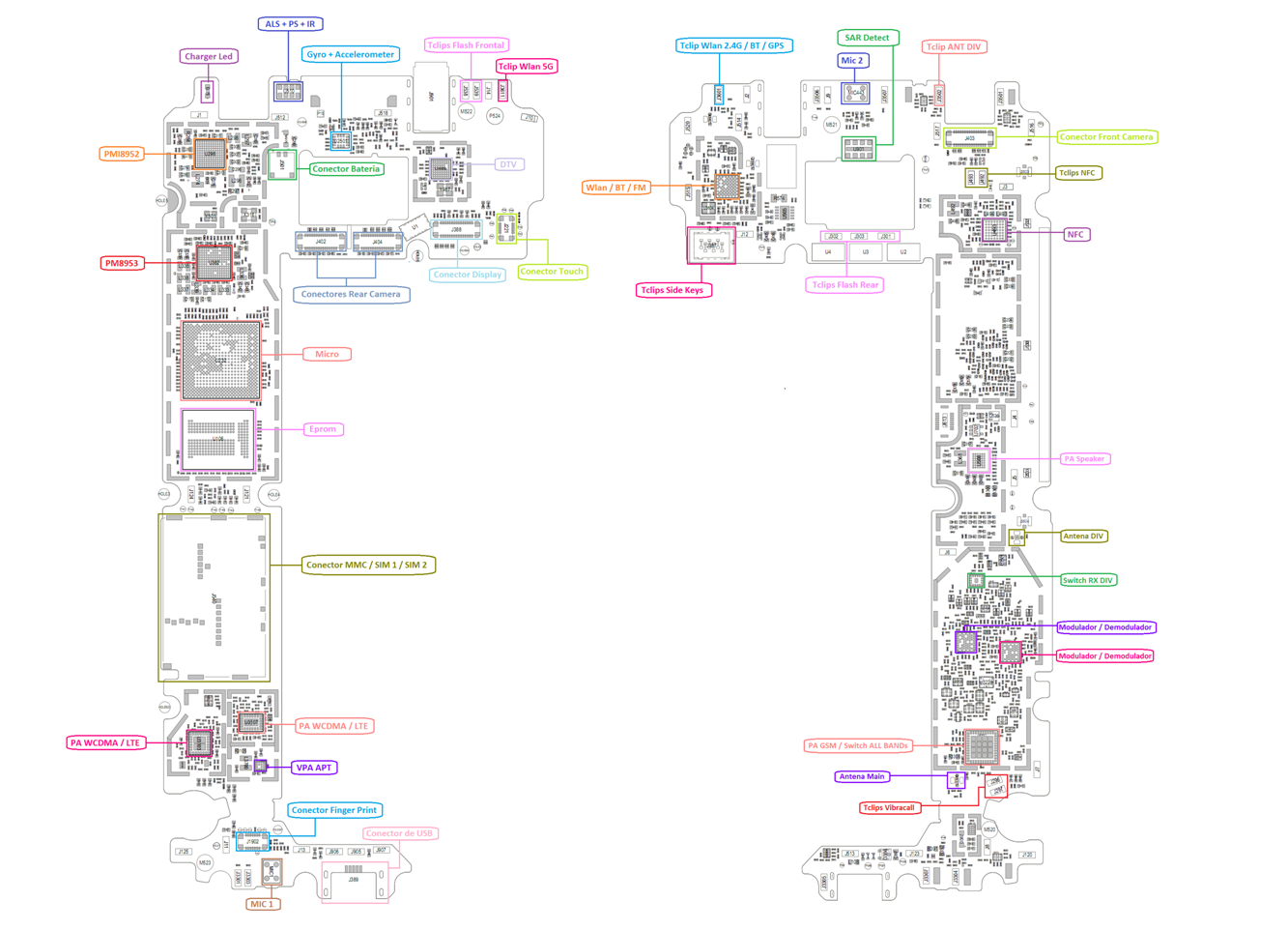

lucasrsanches Postado Fevereiro 16, 2020 Compartilhar Postado Fevereiro 16, 2020 Estou disponibilizando o esquema elétrico e layout da placa, completinho No meu caso alguns componentes próximo ao FPC de touch J221 apresentaram curto, sendo eles C389 e TVS387 Do lado contrário da placa o capacitor C428, também estava em curto e com aparência queimada, está na mesma linha que os demais, fiz a remoção e o touch screen voltou a funcionar. Esquemático ZACH.pdf Overlay ZACH - BOT.pdf Overlay ZACH - COMP.pdf Overlay ZACH - TOP.pdf ddlouco, uvtinfo, mudosp e 1 outro reagiu a isso 2 2 Citar Link para o comentário Compartilhar em outros sites More sharing options...
Alex_cell Postado Agosto 2, 2021 Compartilhar Postado Agosto 2, 2021 ja no meu caso o capacitor C425 (cpacitor bem acima da camera traseira) estava em curto e oxidado impossibilitando da tensao 2,87 chegar ja que ela passa pela mesma malha Citar Link para o comentário Compartilhar em outros sites More sharing options...
