Nailton santos Postado Dezembro 19, 2020 Compartilhar Postado Dezembro 19, 2020 Estou com esse aparelho que depois da troca do conector de carga ficou sem som no microfone. Só depois disso, vi técnicas de como fazer essa troca sem usar a estação de ar quente. Mas agora preciso de jumper pra fazer nesse microfone. Alguém me indica aí as trilhas. Eu fiz um ligando dois fios cada um em uma bobina e não tem som. Citar Link para o comentário Compartilhar em outros sites More sharing options...
Lucas Camargo Postado Dezembro 19, 2020 Compartilhar Postado Dezembro 19, 2020 de olhada aqui nesse post pode ser que ajude https://www.clangsm.com.br/topic/112375-resolvido-j2-nao-funciona-microfone/ não é bem o modelo exato mas vale a pena verificar até que alguém mais experiente apareça Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 19, 2020 Autor Compartilhar Postado Dezembro 19, 2020 41 minutos atrás, Lucascv1706 disse: de olhada aqui nesse post pode ser que ajude https://www.clangsm.com.br/topic/112375-resolvido-j2-nao-funciona-microfone/ não é bem o modelo exato mas vale a pena verificar até que alguém mais experiente apareça vou fazer isso agora. Lucas Camargo reagiu a isso 1 Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 21, 2020 Autor Compartilhar Postado Dezembro 21, 2020 Tive que pagar o aparelho. Agora ele não funciona nem o fone de ouvido. Vou ter que encontrar uma solução pra isso e vender esse aparelho pra me tirar do prejuízo. Citar Link para o comentário Compartilhar em outros sites More sharing options...
Lucas Camargo Postado Dezembro 21, 2020 Compartilhar Postado Dezembro 21, 2020 Puxa vida ,já passei por isso mas foi com tela,e um J2 outra vez resoldei a nand morreu,voce não tem o esquematico desse Samsung Geralmente os microfones tem um Pad negativo um positivo,manda foto da placa ai fica mais fácil. @Andre Bordonalli @Ivan kern nunes @Guilherme Alcântara vcs são fera será que dão uma força pro irmão ai ? Ivan kern nunes e Guilherme Alcântara reagiu a isso 2 Citar Link para o comentário Compartilhar em outros sites More sharing options...
Guilherme Alcântara Postado Dezembro 21, 2020 Compartilhar Postado Dezembro 21, 2020 Olá, consegue colocar uma imagem da placa na região do mic? Lucas Camargo, Andre Bordonalli e Ivan kern nunes reagiu a isso 3 Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 22, 2020 Autor Compartilhar Postado Dezembro 22, 2020 Tem sim. Mas não agora. Mas vou colocar sim. Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 22, 2020 Autor Compartilhar Postado Dezembro 22, 2020 Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 22, 2020 Autor Compartilhar Postado Dezembro 22, 2020 Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 22, 2020 Autor Compartilhar Postado Dezembro 22, 2020 Citar Link para o comentário Compartilhar em outros sites More sharing options...

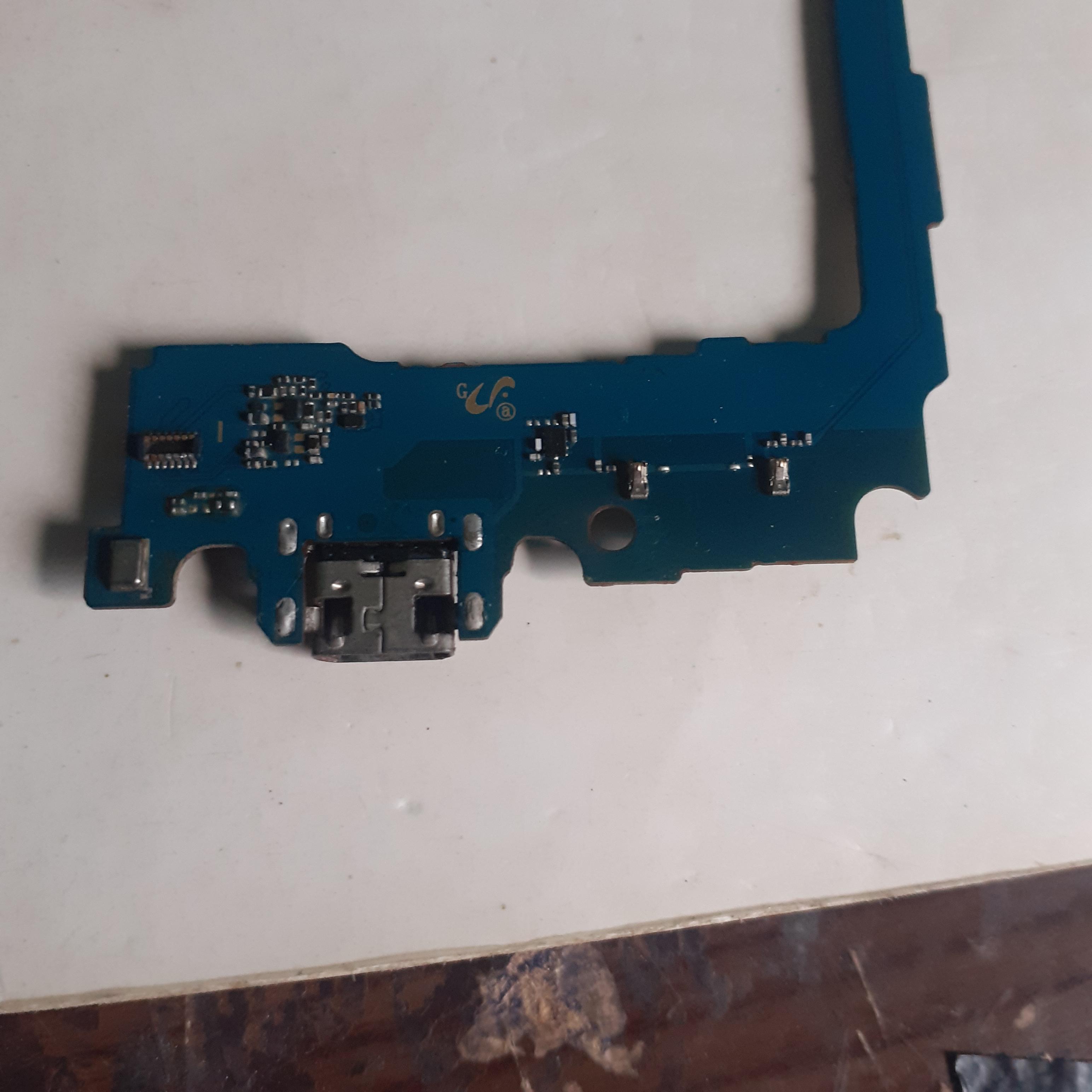

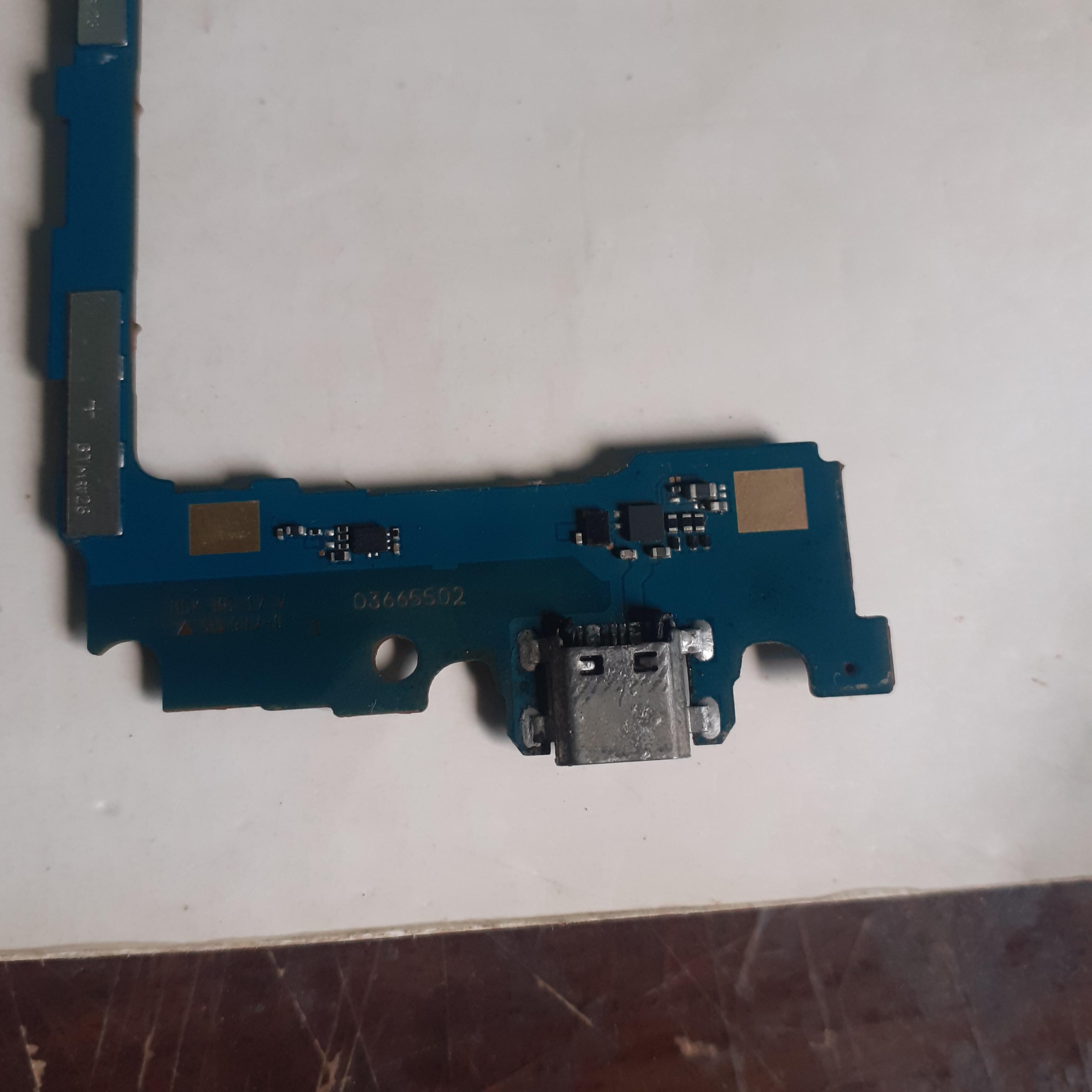

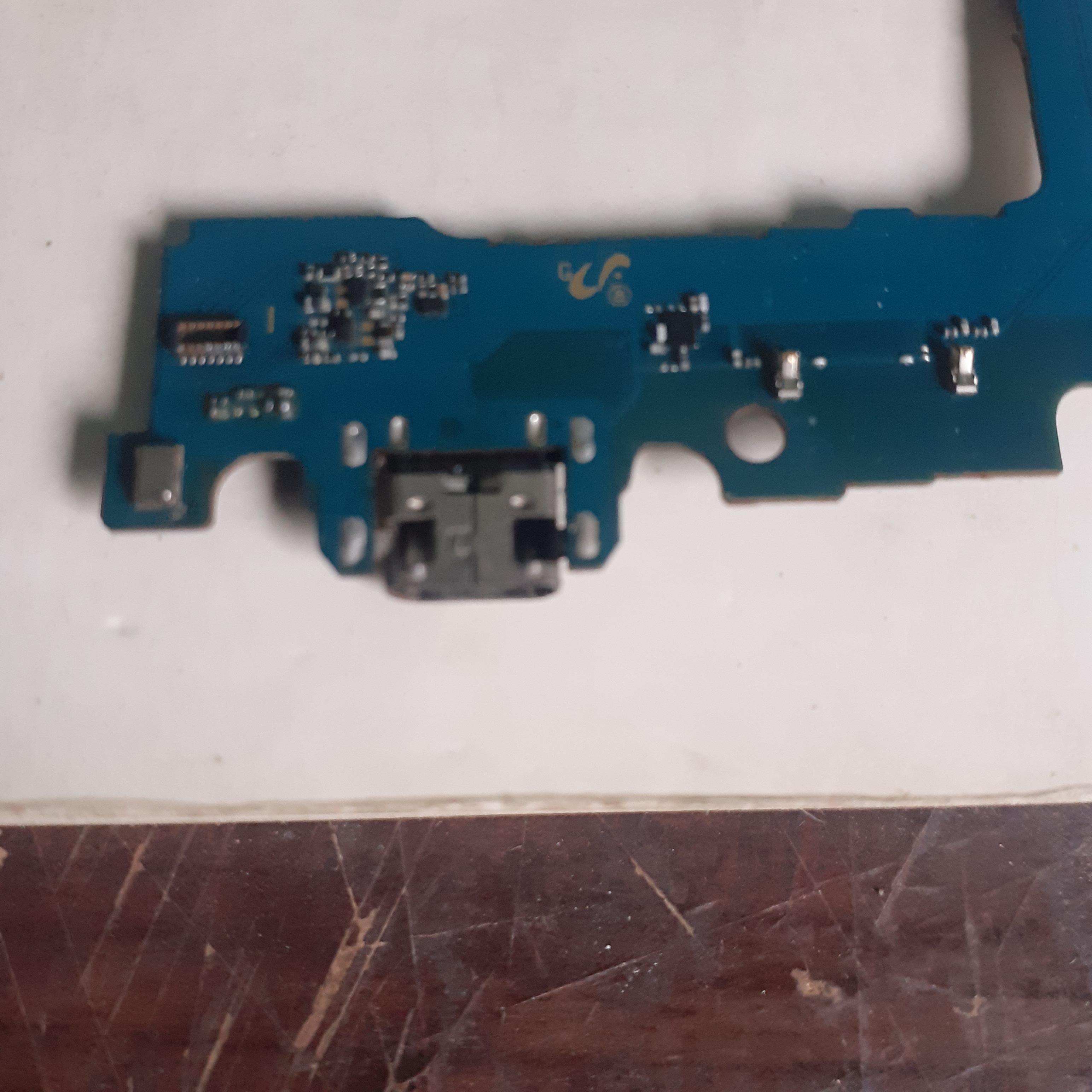

Nailton santos Postado Dezembro 22, 2020 Autor Compartilhar Postado Dezembro 22, 2020 2 minutos atrás, Nailton santos disse: Fotos dos dois lados. Citar Link para o comentário Compartilhar em outros sites More sharing options...
Ivan kern nunes Postado Dezembro 23, 2020 Compartilhar Postado Dezembro 23, 2020 Boa noite amigo,pela imagem pode se perceber que usou muito fluxo de solda,pode estar aí o causador do defeito no microfone,teste outro no lugar ou se não possui do mesmo pode ser utilizado um Mic universal com resistor de 2.2k ou 4.7k. também tem que testar em escala reversa de diodo se está havendo comunicação das trilhas do microfone. Teste este procedimentos e post resultado. Guilherme Alcântara reagiu a isso 1 Citar Link para o comentário Compartilhar em outros sites More sharing options...
Ivan kern nunes Postado Dezembro 23, 2020 Compartilhar Postado Dezembro 23, 2020 Segue uma imagem com as trilhas,não está muito nítida mais da para ver onde dão continuidade. Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 23, 2020 Autor Compartilhar Postado Dezembro 23, 2020 16 horas atrás, Nailton santos disse: Eu muito pouco a pasta de solda pra colocar o conector de carga. Onde estão os componentes ligados ao mocrofone há uma resina por cima das duas bobinas e capacitores. Vou fazer os testes indicados, mas posso dizer que sem o microfone as bobinas e o gnd onde fica soldado o microfone dão continuidade perfeita. Vou ver a condução reversa se está boa. Ivan kern nunes reagiu a isso 1 Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 23, 2020 Autor Compartilhar Postado Dezembro 23, 2020 16 horas atrás, Ivan kern nunes disse: Boa noite amigo,pela imagem pode se perceber que usou muito fluxo de solda,pode estar aí o causador do defeito no microfone,teste outro no lugar ou se não possui do mesmo pode ser utilizado um Mic universal com resistor de 2.2k ou 4.7k. também tem que testar em escala reversa de diodo se está havendo comunicação das trilhas do microfone. Teste este procedimentos e post resultado. Eu tenho microfone do mesmo, devo usar ele com o resistor ou sem? Citar Link para o comentário Compartilhar em outros sites More sharing options...
Ivan kern nunes Postado Dezembro 23, 2020 Compartilhar Postado Dezembro 23, 2020 use sem resistor se for o mesmo do j260,já se for universal ai usa resistor para adaptação. Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 23, 2020 Autor Compartilhar Postado Dezembro 23, 2020 18 horas atrás, Ivan kern nunes disse: Segue uma imagem com as trilhas,não está muito nítida mais da para ver onde dão continuidade. esse positivo esquerdo está ligado na bobina? Citar Link para o comentário Compartilhar em outros sites More sharing options...
Ivan kern nunes Postado Dezembro 23, 2020 Compartilhar Postado Dezembro 23, 2020 Exatamente. Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 25, 2020 Autor Compartilhar Postado Dezembro 25, 2020 Em 23/12/2020 em 20:21, Ivan kern nunes disse: Exatamente. Esqueci de dizer que o fone de ouvido tanbém não funciona, não é reconhecido pelo aparelho. Em 22/12/2020 em 22:03, Ivan kern nunes disse: Boa noite amigo,pela imagem pode se perceber que usou muito fluxo de solda,pode estar aí o causador do defeito no microfone,teste outro no lugar ou se não possui do mesmo pode ser utilizado um Mic universal com resistor de 2.2k ou 4.7k. também tem que testar em escala reversa de diodo se está havendo comunicação das trilhas do microfone. Teste este procedimentos e post resultado. Eu tenho microfone do mesmo, devo usar ele com o resistor ou sem? Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 25, 2020 Autor Compartilhar Postado Dezembro 25, 2020 na condução reversa, há comunicação entre as trilhas corretamente. Citar Link para o comentário Compartilhar em outros sites More sharing options...
Nailton santos Postado Dezembro 25, 2020 Autor Compartilhar Postado Dezembro 25, 2020 Em 22/12/2020 em 22:26, Ivan kern nunes disse: Segue uma imagem com as trilhas,não está muito nítida mais da para ver onde dão continuidade. boa tarde, fiz o jumper usando resistor de 2,2k e continua do mesmo jeito; microfone e auricular não funcionam. Tem algum ci que controle os dois, antes de chegar no pmic? Citar Link para o comentário Compartilhar em outros sites More sharing options...
Ivan kern nunes Postado Dezembro 25, 2020 Compartilhar Postado Dezembro 25, 2020 Boa tarde,post uma imagem do que fez na parte do Mic. Citar Link para o comentário Compartilhar em outros sites More sharing options...

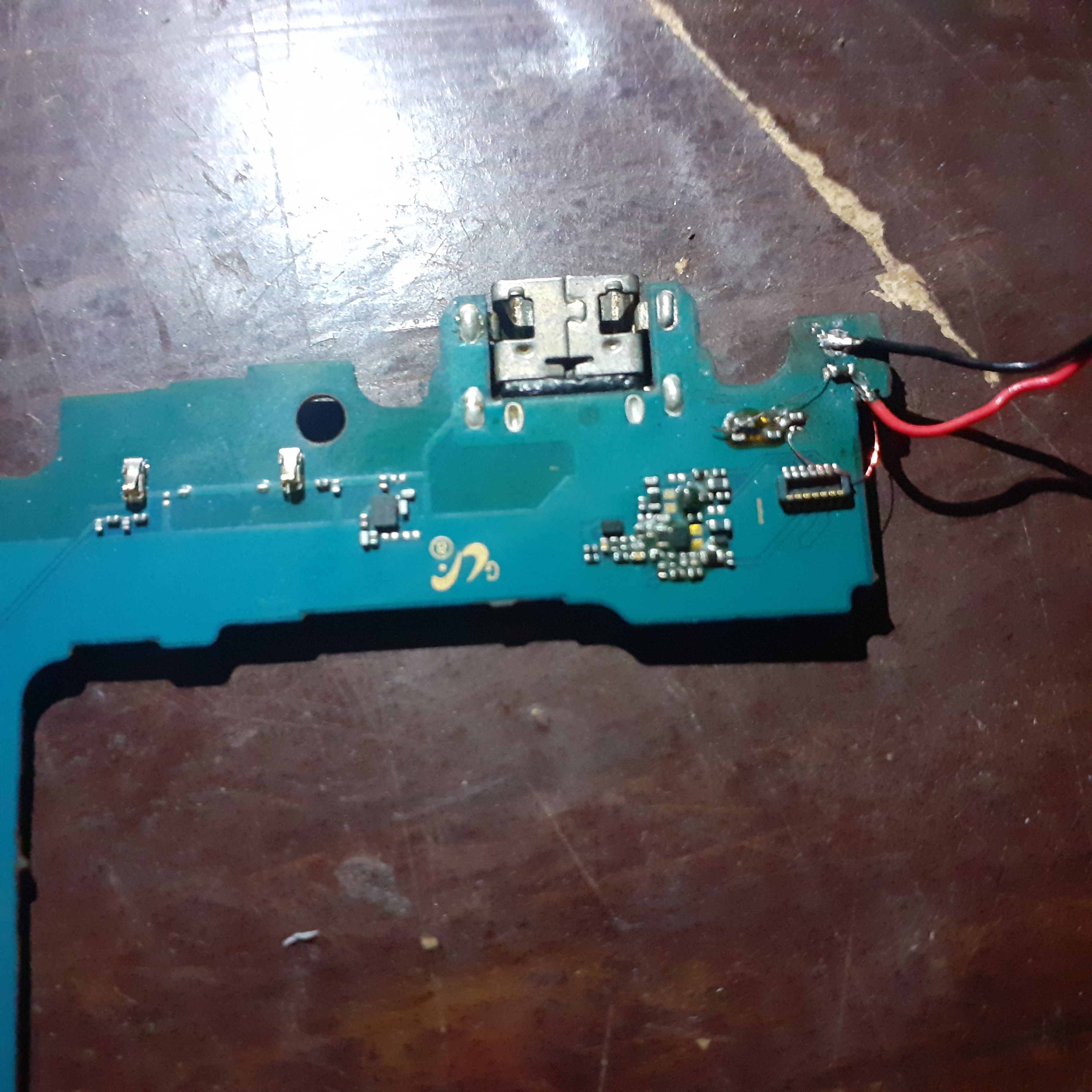

Nailton santos Postado Dezembro 26, 2020 Autor Compartilhar Postado Dezembro 26, 2020 Rapaz perdi a bobina, mas mesmo assim eu liguei o fio lá. Coloquei um resistor de 2.2k ligando os dois positivos . Achei mais fácil usar esse microfone da imagem. Citar Link para o comentário Compartilhar em outros sites More sharing options...
rafael5543 Postado Março 10, 2022 Compartilhar Postado Março 10, 2022 Depois de quase um dia sofrendo, consegui trocando esses componente. Retirei os componentes de uma placa J5 Prime.. ficam ao lado do microfone também!! Citar Link para o comentário Compartilhar em outros sites More sharing options...
