Este turorial é para solucionar o problema do N95 RM-159 que trava na tela inicial e não resolve somente com flash. esse probelma é físico.

Todo este processo descrito abaixo, foi feito com base de pesquisa de Diego Alencar, Eduardo Marques e fonte de informações

confidenciais do boletim da propria nokia.

Todo o processo feito nesta experiência foi feito e testado por mim e pelo Diego Alencar. 100% Testado.

RANDOM RESETS

Solucionar e corrigir problemas que

estão relacionados a problemas de estabilidade do D5000 combo memoria.

Em alguns casos a memoria D5000 poderia ir para um estado instavél e causar

no dispositivo reinicialização aleatório ou impedir o arranque. O problema é a ocorrência

altamente dependente da temperatura e pode ser analisado através da alteração de temperatura.

Problema pode ser corrigido por soldar dois capacitores para PCI. No entanto, é

muito importante que os dispositivos problemáticos sejam cuidadosamente trabalhados.

Nota: todas as instruções descritas são apenas para RM-159 dispositivos com HWID6039 ou inferior.

(Diz a nota, que este mesmo procedimento serve também para o RM-245 HWID5910 ou inferior. porém só foi testado no RM-159)

OBS: Aquecimento D5000 ASIC de 60ºc leva cerca de 30s de aquecedor de ar quente.

ou seja: muito cuidado para não danificar a memória, já que é senssível a alta temperatura. nesta experiência usei apenas ferro de solda em 350ºc

É muito importante que apenas o 2320524 3.2PF ou 3.3PF capacitores sejam utilizados,

Usando outros valores de capacitores podem não funcionar corretamente e causar avaria no dispositivo.

neste acaso é preciso estudar um pouquinho os esquemas elétricos de alguns modelos para localizar os capacitores

de valores correspondentes a 3.2 ou 3.3PF ( mas para facilitar um pouco mais, voçê pode ultilizar o C7520 encontrado no modelo 6085,

o mesmo que foi usado para este teste. ele é de 3p3).

O primeiro capacitor vai do J4804 para o C4835 e o segundo vai do J4850 para o C4804.

Após fazer o reparo no hardware com os dois capacitores, é preciso aplica uma flash com a verssão indicada:

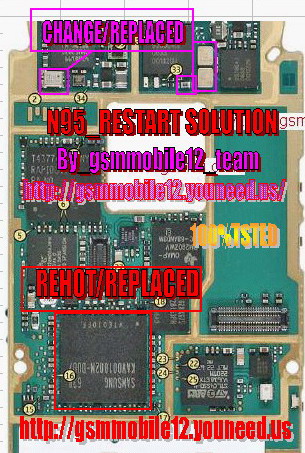

Vejam as imagens em anexo;

[Novas - Clan SOFT]

Alguns N95 que ficam com a tela branca, o problema pode estar relacionado ao software, display ou cabo flat. o procedimento descrito aqui é quando o problema é no hardware. todo dispositvo a ser trabalhado deve ser cuidadosamente reparado para que não seja danificado definitivamente.

Nessa imagem o aparelho esta com o defeito:

Este é o diagrama para melhor entendimento:

Nessa imagem a placa esta pronta para retirar o Z4406 danificado. Observe a colocação de uma blindagem para proteger o conector de Sim Card do calor, e o uso de fluxo indispensável para este trabalho. com a estação de ar remova o Z4406.

Importante: Sempre use a estação de ar direcionando o calor no componente em circulo e um pouco inclinada para não criar bolhas. não usar temperatura muito elevada.

Nesta outra imagem o componente danificado foi retirado. agora vamos retirar todo o ecesso de solda em esfera e fazer uma limpeza no local para receber o novo componente. a essa altura, a peça a ser colocada já deve estar sem o ecesso de solda e devidamente limpa. neste caso utilizei o cristal de teclado do Z530 para fazer o reparo.

Na imagem abaixo o resultado depois de retirar o ecesso de solda e fazer a limpeza. agora vamos colocar um pouco de fluxo no local, colocar a blindagem novamente para não danificar o conector de Sim Card e fazer a reposição do Z4406 da mesma forma como foi retirado. direcione o soprador no local por uns 15 segundos e com a pince coloque o componente cuidadosamente na posição correta e de um leve toque nele de lado para asentar o componente.

Após a substituição do componente, faça uma limpeza e observe se foi colocado corretamente.

O N95 após o reparo.

Boa Sorte e Bom Trabalho a Todos!

[Novas - Clan SOFT]

N95 LED LCD (Solução)

[marceloids]

apos a troca naoo ... acende a luz do display! pq?

[Jeronimo Neto]

apos a troca naoo ... acende a luz do display! pq?

topico para postagens de soluçoes para n95 !!

faça NESTE TOPICO sua solicitaçao !!

[Luc@s Silva®]

Figura do esquema elétrico circuito de áudio viva voz (esquerdo e direito, estéreo); Nokia N95 8GB RM320: IHF (Amplificador Hands Free – Viva Voz), partes do bloco: 1.1 Entrada de alimentação para o circuito amplificador. 1.2 Circuito de controle e amplificador de áudio, input e output. 1.3 Componentes de acoplamento de áudio, saída para alto falante viva voz. Estes componentes fazem o acoplamento e casamento de impedância do circuito de áudio, em alguns casos é comum o circuito apresentar falha verificar os varistores, bobinas e indutores. Alto Falante ®, (L): Alto falante direito e esquerdo, alta fidelidade e potência, verificar os contatos do componente e eventual avaria. 33 Funcionamento: O sinal de áudio é aplicado no N2120 (indicação 1.2) nos pinos (INL+, INL-) e (INR+, INR-), este sinal aplicado é amplificado e controlado pelo CI. Em um caso de defeito no circuito de áudio o primeiro ponto de análise é verificar da tensão de alimentação no N2120, a tensão é proveniente da alimentação da bateria (tópico 1.1 acima). A tensão da bateria passa pela bobina L2120 e pelos capacitores de filtro e acoplamento C2120, C2121 e C2126, chegando ao N2120 (PVDD, AVDD). O consumo de corrente excessivo (normalmente devido a exageros de utilização do volume de áudio e longos períodos de execução) poderá causar um excesso de corrente no amplificador, conseqüentemente grande dissipação térmica e danificá-lo, ou mesmo abrir a bobina de alimentação, causando falha no circuito amplificador IHF. Visualização da placa Nokia N95 RM 159 onde estão os localizados os componentes do amplificador de áudio IHF, filtros de acoplamento, etc...

[Luc@s Silva®]

Funcionamento: O circuito integrado N4200 Menelaus (UEM) é também o controlador e alimentador do cartão de memória externo, a alimentação para o cartão de memória é proveniente do terminal VMCC, denominado VDD, está saída de tensão de 3 Volts é aplicada aos capacitores C5200, C4200, C5201 e bobina L5200 (caso esteja aberta não reconhecerá o cartão de memória), está tensão VDD 3V e aplicada ao pino 4 do conector de cartão de memória. Em caso de falha no circuito o primeiro ponto de análise é verificar a tensão do pino 4 do slot, caso a tensão esteja em nível normal 3VDC, verifique o componente de proteção EMI Z5200 e os pinos de contato do slot (conector de cartão). Por possuir acesso externo o conector está exposto à sujeira, umidades, conexão errada do usuário, etc... É importante atentar a estas possíveis falhas, verificar os terminais do conector atentamente; É comum o usuário conectar objetos estranhos e fechar curto circuito nos terminais ou mesmo amassá-los o que ocasionará o mal contato.

[Luc@s Silva®]

Verificar a continuidade da chave power S4416(chave liga//desliga), acionar a chave power e com o multímetro verificar a resistência nos seus terminais, o resultado deve ser próximo de 0 Ohm (selecionar a escala de 200 Ohm do multímetro).

Verificar os terminais e trilhas do conector de bateria, possível solda fria, oxidação e sujeira. Efetue a análise visual e limpeza no conector X2070 (conector de bateria).

Podemos efetuar o acionamento mecânico na chave power S4416 e medir a resistência elétrica nos pontos do varistor R4402. Ao acionar a chave a resistência no R4402 deve estar próxima de 0 Ohms, com este teste verificamos as trilhas de conexão da tecla power ao R4402 e posteriormente ao microprocessador, eliminando assim a suspeita de trilhas de conexão da tecla power rompida.

[rubyanna]

eu nao sei se estou postando no lugar certo mas to precisando de ajuda urgente heitor luis por favor me ajude vc ta on no msn

[rubyanna]

por favor alguem pode me ajuda com o meu nokia n95 ele nao sai da tela inicial apos varios flashs

[Leandro Candido]

auguem sabe uma soluçao para teclado do N95 N1

[Reginaldo SanTana™]

auguem sabe uma soluçao para teclado do N95 N1

Amigo quais procedimento vc realizou no mesmo,o mesmo tem marca de oxidação ou queda,verifique a c.i do teclado se não se encontra danificada,faça uma ressolda na mesma.

Segue esse tópico,tem á imagem do c.i responsável pelo teclado.

http://www.clangsm.com.br/vb/nokia/6449-n95-teclado.html

Boa sorte

[Leandro Candido]

amigo muito obrigado pela sua atençao eu ja ressoudei o ci do eclado ,ja troquei e ja atualizei ele ambem a unica coisa que melhorou foi que ele nao funsionava a seta para baixo e para o a direita e o 3 e 6 ja agora depois da troca do ci de teclado ele voutou a funsionar tudo so que quando eu preciono a ecla 4 aparece 5164 e quando preciono a tecla # aparece 7283# sera que vc tem auguma dica pra min da desde ja obrigado

[magalhaescell]

Este turorial é para solucionar o problema do N95 RM-159 que trava na tela inicial e não resolve somente com flash. esse probelma é físico.

Todo este processo descrito abaixo, foi feito com base de pesquisa de Diego Alencar, Eduardo Marques e fonte de informações

confidenciais do boletim da propria nokia.

Todo o processo feito nesta experiência foi feito e testado por mim e pelo Diego Alencar. 100% Testado.

RANDOM RESETS

Solucionar e corrigir problemas que

estão relacionados a problemas de estabilidade do D5000 combo memoria.

Em alguns casos a memoria D5000 poderia ir para um estado instavél e causar

no dispositivo reinicialização aleatório ou impedir o arranque. O problema é a ocorrência

altamente dependente da temperatura e pode ser analisado através da alteração de temperatura.

Problema pode ser corrigido por soldar dois capacitores para PCI. No entanto, é

muito importante que os dispositivos problemáticos sejam cuidadosamente trabalhados.

Nota: todas as instruções descritas são apenas para RM-159 dispositivos com HWID6039 ou inferior.

(Diz a nota, que este mesmo procedimento serve também para o RM-245 HWID5910 ou inferior. porém só foi testado no RM-159)

OBS: Aquecimento D5000 ASIC de 60ºc leva cerca de 30s de aquecedor de ar quente.

ou seja: muito cuidado para não danificar a memória, já que é senssível a alta temperatura. nesta experiência usei apenas ferro de solda em 350ºc

É muito importante que apenas o 2320524 3.2PF ou 3.3PF capacitores sejam utilizados,

Usando outros valores de capacitores podem não funcionar corretamente e causar avaria no dispositivo.

neste acaso é preciso estudar um pouquinho os esquemas elétricos de alguns modelos para localizar os capacitores

de valores correspondentes a 3.2 ou 3.3PF ( mas para facilitar um pouco mais, voçê pode ultilizar o C7520 encontrado no modelo 6085,

o mesmo que foi usado para este teste. ele é de 3p3).

O primeiro capacitor vai do J4804 para o C4835 e o segundo vai do J4850 para o C4804.

Após fazer o reparo no hardware com os dois capacitores, é preciso aplica uma flash com a verssão indicada:

Vejam as imagens em anexo;

teria como postar novamente a imagem?

pois não estou conseguindo visualizar o reparo e nem a versao de flash.

grato desde já.

[marconevl]

Estou com um N95 ele naum esta lendo o cartao de memoria,quando colok o cartao de memoria aparece cartao de memoria danificado Obs Ja troquei flex, atualizei, troquei o conector de cartao de memoria, ja fiz uma limpeza,e finalmente resildei de leve a regiao do cartao de memoria, Alguma soluçao? Desde ja grato

[Felipe Pessoa]

Estou com um N95 ele naum esta lendo o cartao de memoria,quando colok o cartao de memoria aparece cartao de memoria danificado

Obs Ja troquei flex, atualizei, troquei o conector de cartao de memoria, ja fiz uma limpeza,e finalmente resildei de leve a regiao do cartao de memoria,

Alguma soluçao? Desde ja grato

Ai paceiro da uma olhada nesse reparo:

http://www.clangsm.com.br/vb/6/168/39/115-guia-de-reparos-para-nokia-6.html#post2006

[francacasal]

Este turorial é para solucionar o problema do N95 RM-159 que trava na tela inicial e não resolve somente com flash. esse probelma é físico.

Todo este processo descrito abaixo, foi feito com base de pesquisa de Diego Alencar, Eduardo Marques e fonte de informações

confidenciais do boletim da propria nokia.

Todo o processo feito nesta experiência foi feito e testado por mim e pelo Diego Alencar. 100% Testado.

RANDOM RESETS

Solucionar e corrigir problemas que

estão relacionados a problemas de estabilidade do D5000 combo memoria.

Em alguns casos a memoria D5000 poderia ir para um estado instavél e causar

no dispositivo reinicialização aleatório ou impedir o arranque. O problema é a ocorrência

altamente dependente da temperatura e pode ser analisado através da alteração de temperatura.

Problema pode ser corrigido por soldar dois capacitores para PCI. No entanto, é

muito importante que os dispositivos problemáticos sejam cuidadosamente trabalhados.

Nota: todas as instruções descritas são apenas para RM-159 dispositivos com HWID6039 ou inferior.

(Diz a nota, que este mesmo procedimento serve também para o RM-245 HWID5910 ou inferior. porém só foi testado no RM-159)

OBS: Aquecimento D5000 ASIC de 60ºc leva cerca de 30s de aquecedor de ar quente.

ou seja: muito cuidado para não danificar a memória, já que é senssível a alta temperatura. nesta experiência usei apenas ferro de solda em 350ºc

É muito importante que apenas o 2320524 3.2PF ou 3.3PF capacitores sejam utilizados,

Usando outros valores de capacitores podem não funcionar corretamente e causar avaria no dispositivo.

neste acaso é preciso estudar um pouquinho os esquemas elétricos de alguns modelos para localizar os capacitores

de valores correspondentes a 3.2 ou 3.3PF ( mas para facilitar um pouco mais, voçê pode ultilizar o C7520 encontrado no modelo 6085,

o mesmo que foi usado para este teste. ele é de 3p3).

O primeiro capacitor vai do J4804 para o C4835 e o segundo vai do J4850 para o C4804.

Após fazer o reparo no hardware com os dois capacitores, é preciso aplica uma flash com a verssão indicada:

Vejam as imagens em anexo;

as imagens não aparecem mais poderia colocar novamente

[Felipe Pessoa]

as imagens não aparecem mais poderia colocar novamente

O amigo trabalha com celulares?

Fez algum procedimento no aparelho?

[francacasal]

Não trabalho com celulares na verdade venho enfrentando um problema ja famoso no meu n95 e queria uma luz tanto para consertar ou para mostrar ao tecnico, moro em São paulo e por incrivel que pareça os tecnicos que fui nem sabem mecher no N 95. o problema do meu aparelho e o seguinte, quando estou filmando ou rodando um video o aparelho reinicia apos alguns segundos, ou seja aparece o nome nokia e retorna ao menu principal, varias pessoas falaram que era soft mais não é fiz ate o teste colocando ele no congelador e tirando e ele funcionou normalmente ate esquentar de novo, sei que tem soldar 2 capacitores ou algo assim mais ainda não sei onde ficam eles por isso queria as imagens.

[Felipe Pessoa]

Não trabalho com celulares na verdade venho enfrentando um problema ja famoso no meu n95 e queria uma luz tanto para consertar ou para mostrar ao tecnico, moro em São paulo e por incrivel que pareça os tecnicos que fui nem sabem mecher no N 95.

o problema do meu aparelho e o seguinte, quando estou filmando ou rodando um video o aparelho reinicia apos alguns segundos, ou seja aparece o nome nokia e retorna ao menu principal, varias pessoas falaram que era soft mais não é fiz ate o teste colocando ele no congelador e tirando e ele funcionou normalmente ate esquentar de novo, sei que tem soldar 2 capacitores ou algo assim mais ainda não sei onde ficam eles por isso queria as imagens.

Isso tudo porque não encontrou ainda um membro Clan GSM ai em São Paulo, pois quando encontra ele resolverá isso em 2 tempos.

Sem comentários sobre esses técnicos.

Bom sr.(a)

Fica um tanto complicado te auxiliar a você mesmo conserta seu aparelho devido a falta de ferramentas e experiencia.

estranho essa parte que diz:

varias pessoas falaram que era soft mais não é fiz ate o teste colocando ele no congelador e tirando e ele funcionou normalmente ate esquentar de novo

Você colocou seu aparelho na geladeira foi isso?

Bom pelo fato do aparelho está esquentando isso aparentemente parece ser problema físico.

O mais correto é você leva-lo a uma assistência técnica autorizada da Nokia.

Porem você pediu as imagens do reparo vou te disponibilza apenas para você ter uma noção das coisas, não aconselho-o a você mesmo tenta o reparo.

Veja:

http://www.clangsm.com.br/vb/nokia/115-guia-de-reparos-para-nokia.html#post212

[francacasal]

nao iria tentar o reparo, iria mesmo levar a um desses tecnicos meia tigela e mostrar o print dizendo troque estes capacitores aqui, mais pelo visto voce tem razao e melhor levar em uma autorizada, muito obrigado.

[francacasal]

acho que achei no forum mesmo a solulção, o problema e bem conhecido e tema de varias discurcoes na net, eu cometi a loucura de colocar ele no congelador como ultima prova que o problema e de hardware e nao de soft.

http://www.clangsm.com.br/vb/6/168/39/115-guia-de-reparos-para-nokia-7.html

[P T cell]

teste apenas a placa em outra frontal, possa ser que a parte da frente esteja em curto, peque apenas a placa com a parte trazeira da carcaça e atualize o softwer, depois teste em pelomanos 2 ou 3 frontais,se persistir o problema troque a pci.

[giovani_dh]

eu to com um problema no display do n95 ele aciona so nao da led . ja testei outro displai e funciona normalmente. tem algo que possa fazer??

[Felipe Pessoa]

eu to com um problema no display do n95 ele aciona so nao da led .

ja testei outro displai e funciona normalmente.

tem algo que possa fazer??

Veja este reparo: http://www.clangsm.com.br/vb/nokia/115-guia-de-reparos-para-nokia.html#post210
