marconevl Postado Novembro 9, 2011 Compartilhar Postado Novembro 9, 2011 Eu to com um sony w880, ele esta com as trilhas do conector de carga todas rompidas, alguem tem uma solucao desse problema? Desde ja obrigado. Link para o comentário Compartilhar em outros sites More sharing options...
Julio Tinelli Postado Novembro 9, 2011 Compartilhar Postado Novembro 9, 2011 Ola amigo,post uma imagem bem nitida da pci,para que algum amigo possa te ajudar a achar uma possivel soluçao. Segue o esquema eletrico abaixo. http://www.clangsm.com.br/vb/sony-ericsson/3269-manuais-t%E9cnicos-sony-ericsson.html Link para o comentário Compartilhar em outros sites More sharing options...

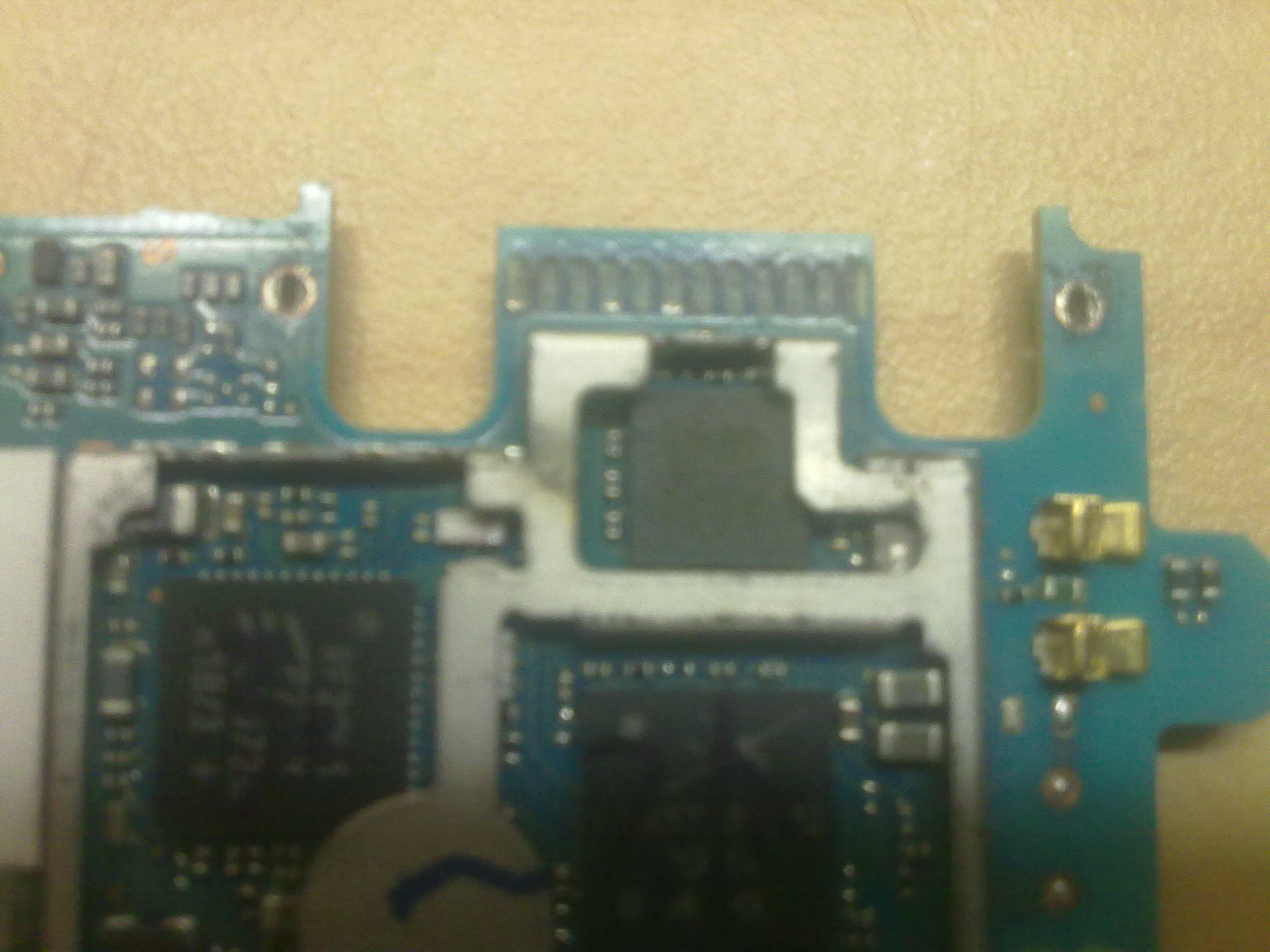

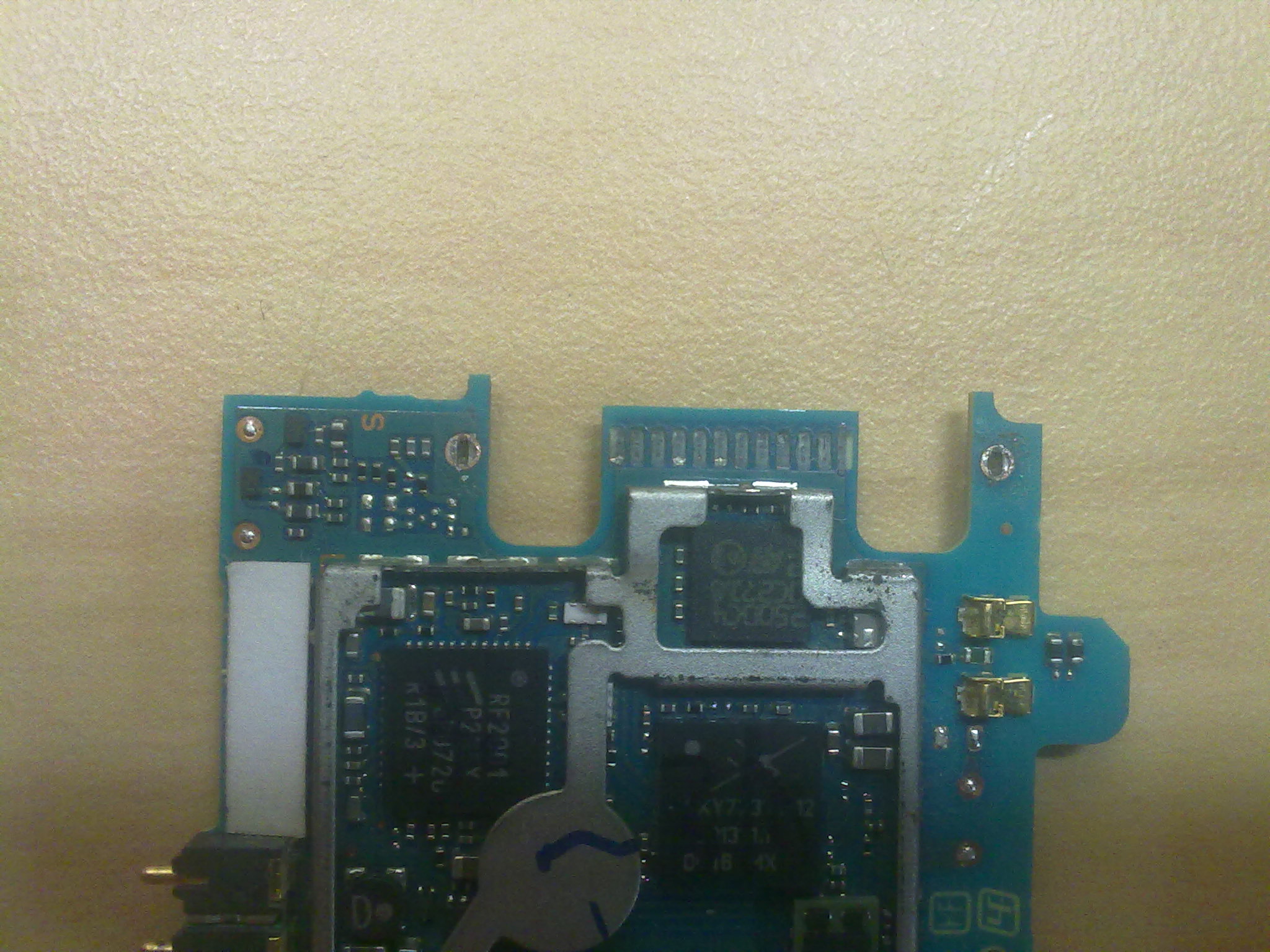

marconevl Postado Novembro 9, 2011 Autor Compartilhar Postado Novembro 9, 2011 Ta ai a imagem da placa, amigo, acho que meu caso vai ficar um pouco complicado pois naum sei ler manual tecnico, mas talvez alguem tem uma imagem.Obrigado Link para o comentário Compartilhar em outros sites More sharing options...
joel cruz Postado Novembro 9, 2011 Compartilhar Postado Novembro 9, 2011 Ta ai a imagem da placa, amigo, acho que meu caso vai ficar um pouco complicado pois naum sei ler manual tecnico, mas talvez alguem tem uma imagem.Obrigado [ATTACH=CONFIG]24772[/ATTACH] [ATTACH=CONFIG]24773[/ATTACH] amigo de uma olhada nesse tópico vai la ajudar bastante a compreender os manuais técnicos o clan tem um material farto desse assunto,faça uma pesquisa;http://www.clangsm.com.br/vb/esquemas-de-hardware-repara%E7%F5es-jumpers-em-geral/14727-dicas-de-como-estudar-um-manual-tecnico-de-um-atc.html#post80243 Link para o comentário Compartilhar em outros sites More sharing options...
joel cruz Postado Novembro 9, 2011 Compartilhar Postado Novembro 9, 2011 Ta ai a imagem da placa, amigo, acho que meu caso vai ficar um pouco complicado pois naum sei ler manual tecnico, mas talvez alguem tem uma imagem.Obrigado [ATTACH=CONFIG]24772[/ATTACH] [ATTACH=CONFIG]24773[/ATTACH] veja também;http://www.clangsm.com.br/vb/eletr%F4nica-em-geral/13680-dicas-de-como-estudar-um-manual-t%E9cnico-ou-esquema-el%E9trico.html#post75401 Link para o comentário Compartilhar em outros sites More sharing options...

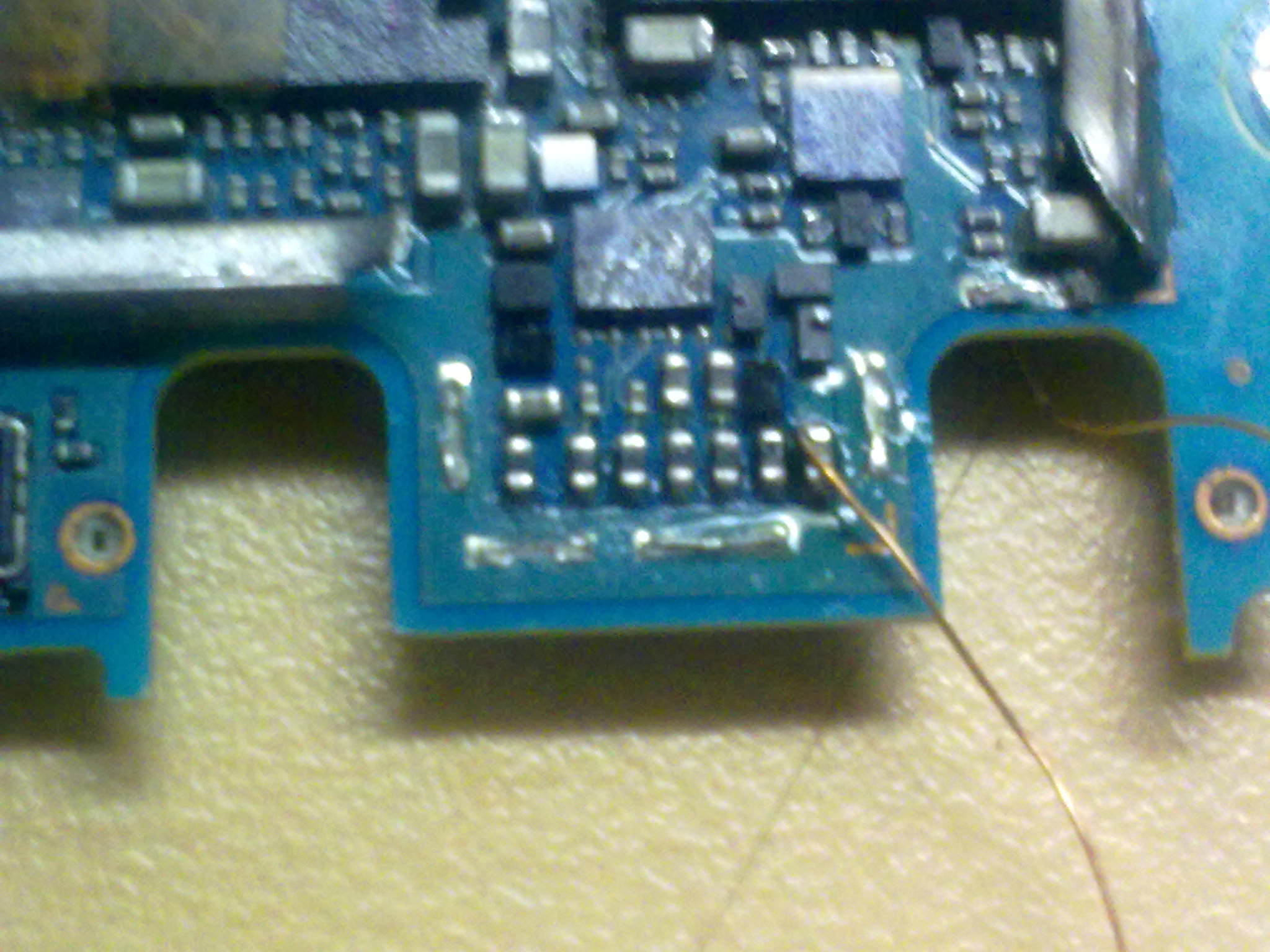

marconevl Postado Novembro 11, 2011 Autor Compartilhar Postado Novembro 11, 2011 Problema resolvido Esse fio esmaltado que esta saindo desse componente, ele vai no 1(primeiro)pino do carregador, e o 4(quarto) pino do carregador ele e o negativo, o negativo vc pode tirar da blindagem da placa msm. Obrigado a todos. Link para o comentário Compartilhar em outros sites More sharing options...
Diego Silva™ Postado Novembro 11, 2011 Compartilhar Postado Novembro 11, 2011 Obrigado você pelo retorno. Tópico Encerrado ! Link para o comentário Compartilhar em outros sites More sharing options...
