AlanRJ Postado Novembro 20, 2011 Compartilhar Postado Novembro 20, 2011 Olá pessoal do forum, estou aqui com um B7320L que não liga, parecendo que está em curto. quando faço as medições no conector da bateria a voltagem fica em torno de 0.80v, o mesmo acontece quando coloco a bateria direto no conector da bateria ele baixa a voltagem para 0.80V. por favor me ajudem com esse ATC. detalhes antes eu trabalhava só com troca de componentes, e agora estou querendo me aprofundar mais nesse ramo. Esse ATC é meu eu peguei para treinar e aprender. se puderem me ajudar ficarei muito agradecido. obrigado! Link para o comentário Compartilhar em outros sites More sharing options...
Julio Tinelli Postado Novembro 20, 2011 Compartilhar Postado Novembro 20, 2011 Ola amigo,verifique se nao ha oxidaçao na pci faça uma boa limpeza utilizando a ultrasom,ligue a pci na fonte e com a ponta do dedo verifica se tem algum componente esquentando caso localize resolde ou substitua,teste e post resultados. Link para o comentário Compartilhar em outros sites More sharing options...
Felipe Pessoa Postado Novembro 20, 2011 Compartilhar Postado Novembro 20, 2011 Complementando as informações do amigo acima: Baixe o esquema elétrico deste aparelho e identifique o setor de carga, verifique nesse setor: capacitores, resistores, bobinas e o controlador de carga. Também observe o P.A. Link para o comentário Compartilhar em outros sites More sharing options...

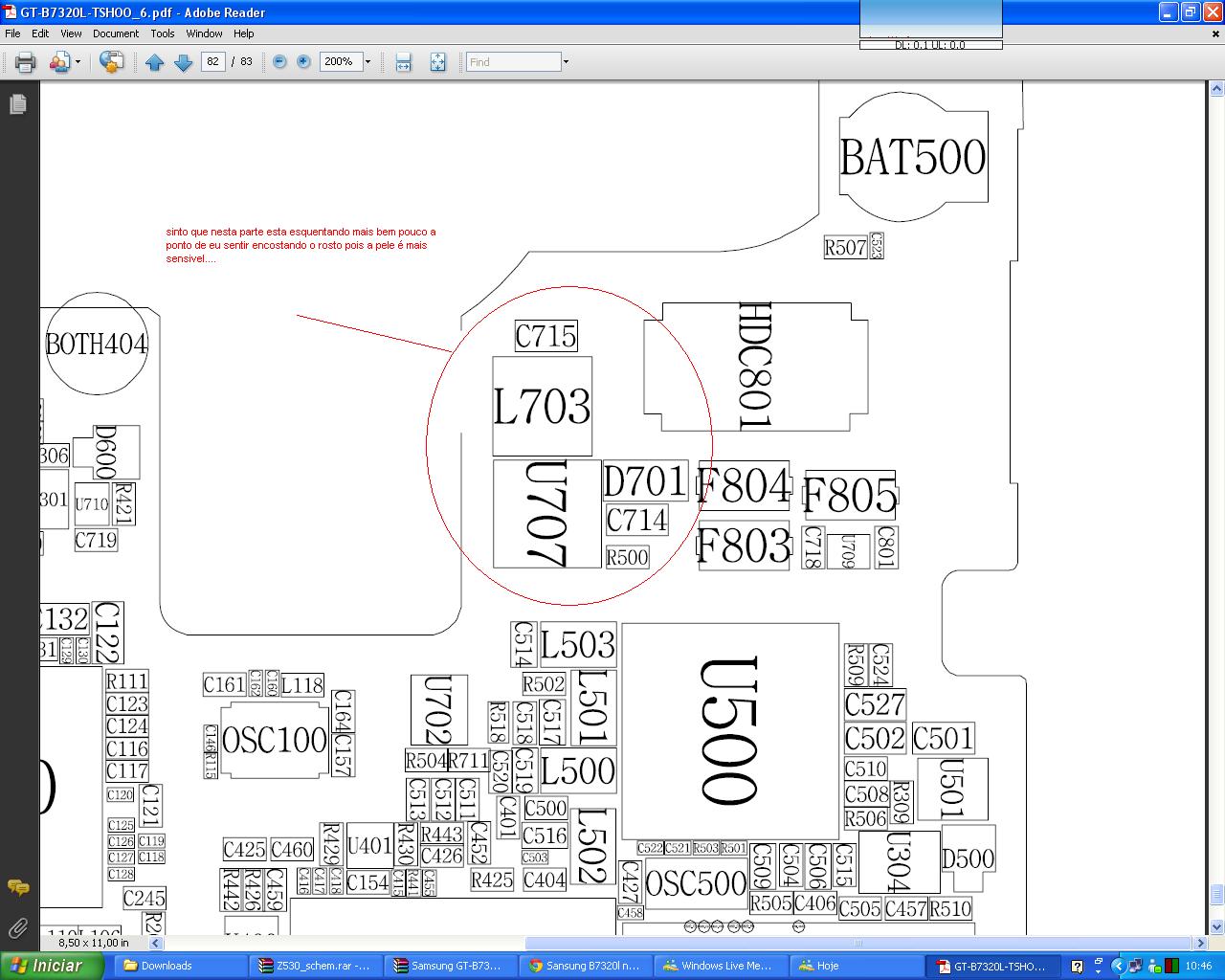

AlanRJ Postado Novembro 20, 2011 Autor Compartilhar Postado Novembro 20, 2011 OK fiz a limpeza no ultrason e liguei a fonte na pci e verifiquei que este circuito esta esquentando. a partir do esquema fiz a medição do R510 circuito PS_hold dizendo que nesse circuito tem que está com uma voltagem de 2.6v. mais quando faço a medição está batendo 1,3v Link para o comentário Compartilhar em outros sites More sharing options...
Felipe Pessoa Postado Novembro 20, 2011 Compartilhar Postado Novembro 20, 2011 [ATTACH=CONFIG]25166[/ATTACH] OK fiz a limpeza no ultrason e liguei a fonte na pci e verifiquei que este circuito esta esquentando. a partir do esquema fiz a medição do R510 circuito PS_hold dizendo que nesse circuito tem que está com uma voltagem de 2.6v. mais quando faço a medição está batendo 1,3v 1º Aplique uma ressolda nessa área. 2º Se possui uma p.c.i similar faça a substituição do componente. Caso não tenha procure pelo componente em sucatas Samsung que possui, verificando em manuais elétricos. Link para o comentário Compartilhar em outros sites More sharing options...
AlanRJ Postado Novembro 20, 2011 Autor Compartilhar Postado Novembro 20, 2011 eu vou fazer o seguinte eu vou tirar esse componente, para ver se a voltagem no pino da bateria volte para 3,7V, pois está batendo 0.80 v, eu posso está até errado mais pode está relacionado a algum componete interligado com terra. algum capacitor em curto. irei fazer isso que vc me citou e postarei. Link para o comentário Compartilhar em outros sites More sharing options...
AlanRJ Postado Novembro 20, 2011 Autor Compartilhar Postado Novembro 20, 2011 Olá pessoal depois de muito teste tira e coloca peças descobri o defeito relacionado a baixa voltagem no conector da bateria, está relacionada ao CI U500. depois de ter tirado ele a carga voltou ao normal, quando quando resoldei ele a carga diminuiu de novo, como não tenho outra placa para para provar 100% se é o CI estou fechando o tópico. muito obrigado aqueles que me ajudaram. se eu tiver alguma duvida sei aonde perguntar. Link para o comentário Compartilhar em outros sites More sharing options...
Diego Silva™ Postado Novembro 20, 2011 Compartilhar Postado Novembro 20, 2011 Encerrado ! Link para o comentário Compartilhar em outros sites More sharing options...
