guilhermefilho Postado Novembro 24, 2011 Compartilhar Postado Novembro 24, 2011 to com este aparelho que foi molhado, dosoxidei mas as teclas 1 8 9 nao funciona, troquei a malha fiz ressolda limpei todos os contatos das teclas e nada. Citar Link para o comentário Compartilhar em outros sites More sharing options...
André Gomes Postado Novembro 24, 2011 Compartilhar Postado Novembro 24, 2011 to com este aparelho que foi molhado, dosoxidei mas as teclas 1 8 9 nao funciona, troquei a malha fiz ressolda limpei todos os contatos das teclas e nada. Amigo, deixe essa pci 24 horas na ultrasom em trabalho de dexossidação.. Faça uma leve ressolda em toda pci.. Faça uma nova dexossidação para que seja retirado o exesso de oxidações e sujeira... Grupo Clan GSM Citar Link para o comentário Compartilhar em outros sites More sharing options...
guilhermefilho Postado Novembro 24, 2011 Autor Compartilhar Postado Novembro 24, 2011 ja foi feito amigo, quero ve tipo um jump ou a peça responsaver pelas teclas entend? Citar Link para o comentário Compartilhar em outros sites More sharing options...
joel cruz Postado Novembro 24, 2011 Compartilhar Postado Novembro 24, 2011 to com este aparelho que foi molhado, dosoxidei mas as teclas 1 8 9 nao funciona, troquei a malha fiz ressolda limpei todos os contatos das teclas e nada. amigo tente um jamp do7 para o 8 e do p/ o 9,(parte de fora do contato(-) e do 2 p/ o 1 também o (-)negativo. a oxidação as vezes rompe as trilhas,mas antes disse faça o teste de continuidade nessas teclas ok. Citar Link para o comentário Compartilhar em outros sites More sharing options...
guilhermefilho Postado Novembro 24, 2011 Autor Compartilhar Postado Novembro 24, 2011 nao tem fundamento este jump do 7 8 9 pois sao eles que estao com defeito e o - esta ligado tem continuidade de um para outro Citar Link para o comentário Compartilhar em outros sites More sharing options...
joel cruz Postado Novembro 24, 2011 Compartilhar Postado Novembro 24, 2011 nao tem fundamento este jump do 7 8 9 pois sao eles que estao com defeito e o - esta ligado tem continuidade de um para outrorpm amigo paulorpm,vc precisa observar melhor o post que fez vc diz que o 1 8 e 9,não funcionam ,agora mudou dizendo que é o 7 8 9, o 7 não aparece no post que vc fez.amigo o princípio de funcionamento do circuito numérico é o mesmo p/ todos atc. não entendo vc dizer que não tem fundamento o que propus. então amigo vou te dar outra dica,faça o jamp na vertical,sendo que agora vc fara da parte de dentro dos contatos,sem fazer curto com o (-)isole o mesmo, a sequencie é 1, 4,7 e * e 2 5 8 e 0 e 3 6 9 e # esses jamps são na vertical. vc já testou essas continuidades. boa sorte, estou aqui pra somar,sucesso mano. Citar Link para o comentário Compartilhar em outros sites More sharing options...
guilhermefilho Postado Novembro 25, 2011 Autor Compartilhar Postado Novembro 25, 2011 amigo joel, fico muito grato por ter me corrigido, realmente sao as teclas 789, testei as suas trilhas, estao passando corrente normal. acho que seria alguma peça fisica. tipo nos nokias sao aquele cristal ne, sera que a lg teria algo parecido? Citar Link para o comentário Compartilhar em outros sites More sharing options...
joel cruz Postado Novembro 25, 2011 Compartilhar Postado Novembro 25, 2011 amigo joel, fico muito grato por ter me corrigido, realmente sao as teclas 789, testei as suas trilhas, estao passando corrente normal. acho que seria alguma peça fisica. tipo nos nokias sao aquele cristal ne, sera que a lg teria algo parecido? fica tranquilo estamos na mesma causa,um por todos, todos por um. mas vamos lá, então o defeito pode não ser em componentes e sim no rompimento de trilha,na verdade de uma só que interliga as três teclas citadas,veja o manual técnico e refaça com um jamp,essa é a melhor maneira de se resolver isso.http://www.clangsm.com.br/vb/6/168/43/73-manuais-t%E9cnico-lg-9.html#post131225 ficaremos no aguardo,boa sorte. Citar Link para o comentário Compartilhar em outros sites More sharing options...

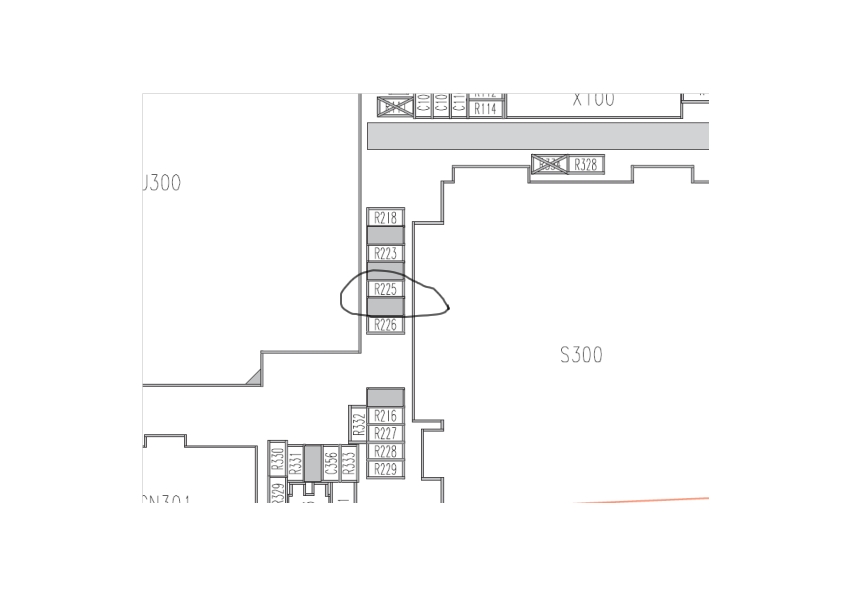

joel cruz Postado Novembro 25, 2011 Compartilhar Postado Novembro 25, 2011 amigo joel, fico muito grato por ter me corrigido, realmente sao as teclas 789, testei as suas trilhas, estao passando corrente normal. acho que seria alguma peça fisica. tipo nos nokias sao aquele cristal ne, sera que a lg teria algo parecido? estive vendo o manual técnico,vc só precisa fazer o jamp para esse resistor (r225) vc vera no manual técnico. Citar Link para o comentário Compartilhar em outros sites More sharing options...
lmcelular Postado Novembro 25, 2011 Compartilhar Postado Novembro 25, 2011 Boa noite, Amigo,observando o manual técnico deixado pelo nosso amigo,observei que seria interessante vc fazer uma ressolda no CN-202,e no processador do teclado nomeado de AD6726,além da dica deixada pelo nosso colega.Vc deve também verificar na saída do conector CN-202,no pino de Nº2 o R215,ele faz parte justamente do circuito das teclas que estão com problemas. Grato,Lobão. Citar Link para o comentário Compartilhar em outros sites More sharing options...
guilhermefilho Postado Novembro 25, 2011 Autor Compartilhar Postado Novembro 25, 2011 caramba estes esquemas eletricos sao foda, nao consigo entender quase neda Citar Link para o comentário Compartilhar em outros sites More sharing options...
Reginaldo SanTana™ Postado Novembro 25, 2011 Compartilhar Postado Novembro 25, 2011 caramba estes esquemas eletricos sao foda, nao consigo entender quase neda Sr veja se consegue verificar com ajudar dessa dica. Dicas de como estudar um manual técnico ou esquema elétrico Citar Link para o comentário Compartilhar em outros sites More sharing options...
