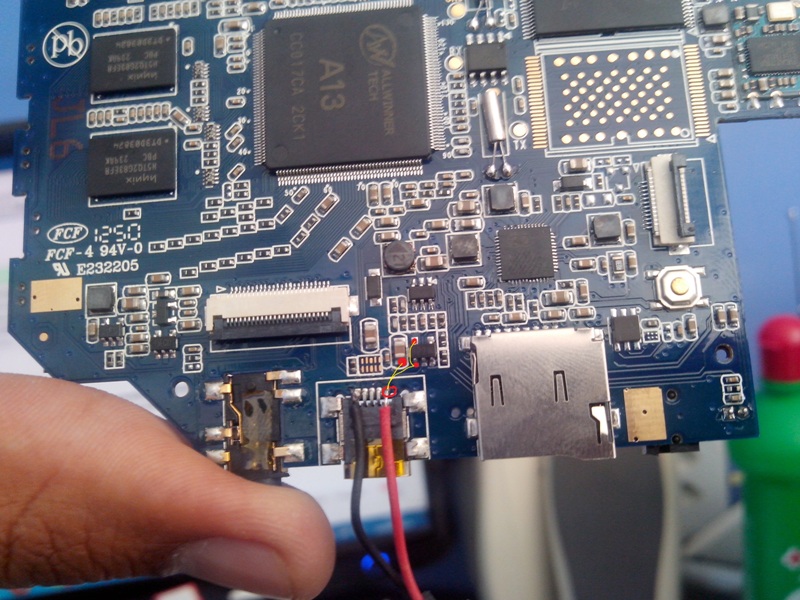

SidineyJS Postado Agosto 30, 2013 Compartilhar Postado Agosto 30, 2013 (editado) Olá amigos Estou com um tablet aqui que não carrega. A tensão entra na placa pelo conector de carga mas não chega no contatos da bateria. Visualmente nada de anormal e nem testando com o dedômetro fui encontrado nenhum componente esquentando. Alguém tem alguma dica do que seja? Alguém tem o esquema elétrico desse modelo? vejam a foto onde chega a tensão inicialmente. Editado Outubro 9, 2015 por Magoga Estava com erro Link para o comentário Compartilhar em outros sites More sharing options...
Humberto Real Postado Agosto 30, 2013 Compartilhar Postado Agosto 30, 2013 Isso é o conector USB, o conector de carga é embaixo, num pino fêmea. Não se deve utilizar a USB para este fim, pois pode danificar o aparelho, está bem descrito no manual do mesmo isto. O responsável por toda alimentação e distribuição de energia nos Allwinner, neste caso, é o AXP209, ele pode não esquentar, ou esquentar demais, ou entrar em curto, portanto, o primeiro componente a ser observado é ele, portanto, se ele não estiver mandando as tensões de referência, não carrega a bateria. Boa sorte. Link para o comentário Compartilhar em outros sites More sharing options...
SidineyJS Postado Agosto 30, 2013 Autor Compartilhar Postado Agosto 30, 2013 Isso é o conector USB, o conector de carga é embaixo, num pino fêmea. Não se deve utilizar a USB para este fim, pois pode danificar o aparelho, está bem descrito no manual do mesmo isto. O responsável por toda alimentação e distribuição de energia nos Allwinner, neste caso, é o AXP209, ele pode não esquentar, ou esquentar demais, ou entrar em curto, portanto, o primeiro componente a ser observado é ele, portanto, se ele não estiver mandando as tensões de referência, não carrega a bateria. Boa sorte. Você tem razão amigo, realmente mim confundi com o conector, vou analisar pelo outro conector e logo postarei aqui o resultado. Continuando com a análise. ++ Achei o datasheet:Proibido Links externos - Leia as regras do Fórum O pino que sai a tensão pra bateria é o 38 e 39 mesmo? +++ Quando aplico tensão nos contatos da bateria aparece tensão nos pinos 38 e 39, mas quando aplico no contatos de carregador não aparece sinal nesses pinos. ++++ Olha ai pessoal achei esse site. Proibido Links externos - Leia as regras do Fórum E mim ajudou bastante e na verdade foi só fazer uma ressolda no ax9209. Link para o comentário Compartilhar em outros sites More sharing options...
Humberto Real Postado Setembro 2, 2013 Compartilhar Postado Setembro 2, 2013 Problema solucionado, tópico encerrado. Link para o comentário Compartilhar em outros sites More sharing options...
