EasyJtag Pinouts

[Luc@s Silva®]

Postar somente Pinouts da box e cabos.

Posts fora do padrão, serão excluídos.

[lunno]

Pinout do S5360 e S5360b

[lucasgsm]

Pinout gt-s5830 - Pinout gt-s5830g -

[lucasgsm]

Pinout i5500 -

[lucasgsm]

Pinout GT-s6102 -

[lunno]

Samsung GT-P1000

[lunno]

Samsung S5300

[lunno]

Pinout I9082 EMMC e JTAG

[fcel]

Pinagem emmc moto G3 xt1543 xt1544

[fcel]

Pinagem emmc moto x style xt1572

[fcel]

Pinagem emmc moto x xt1058

[Ivan kern nunes]

pinout correto j110 l-m :





[fcel]

Pinagem emmc moto x2 xt1097

[fcel]

Pinagem emmc moto G2 xt1068 xt1069

[Boizinho]

Em 22/09/2017 em 12:08, fcel disse:

Pinagem emmc moto G2 xt1068 xt1069

apenas com esses 3 pinagens faz a leitura na box??? uso a medusa pro.

[Ivan kern nunes]

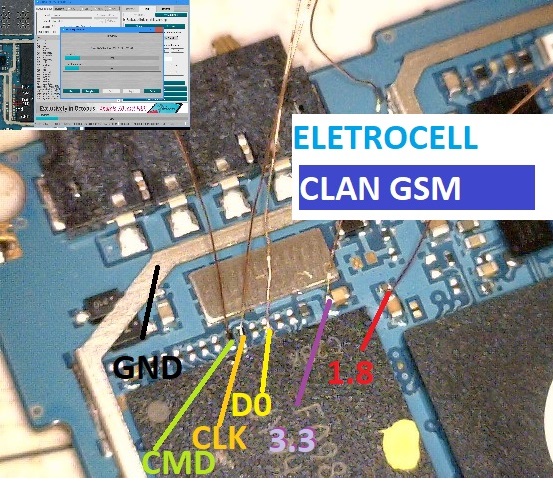

pinout g530bt para medusa pro e z3x easy ;





[Ivan kern nunes]

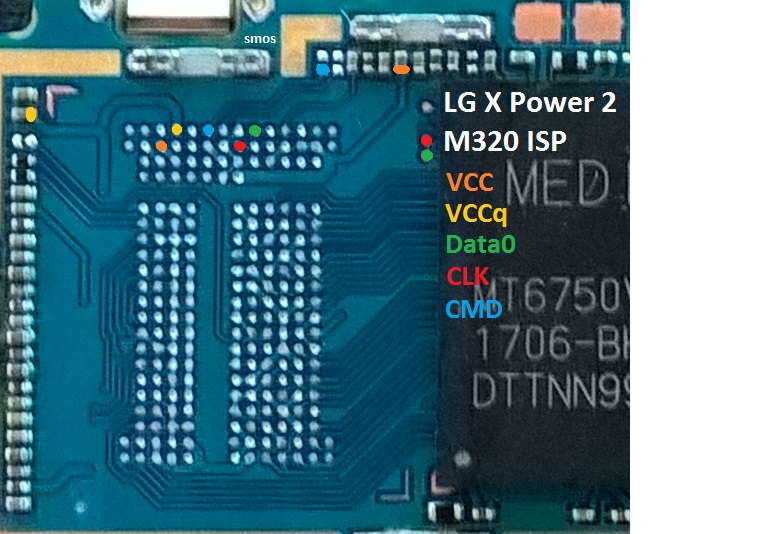

pinout LG X Power 2 M320









K220 ds





Editado Outubro 31, 2017 por Ivan kern nunes

[Ivan kern nunes]

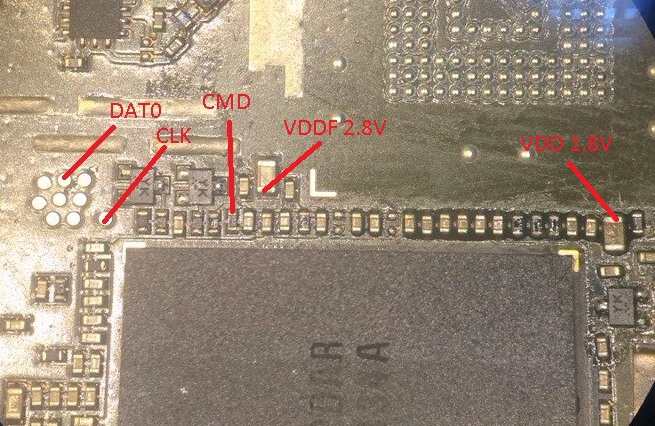

Pinout moto x xt1070 :

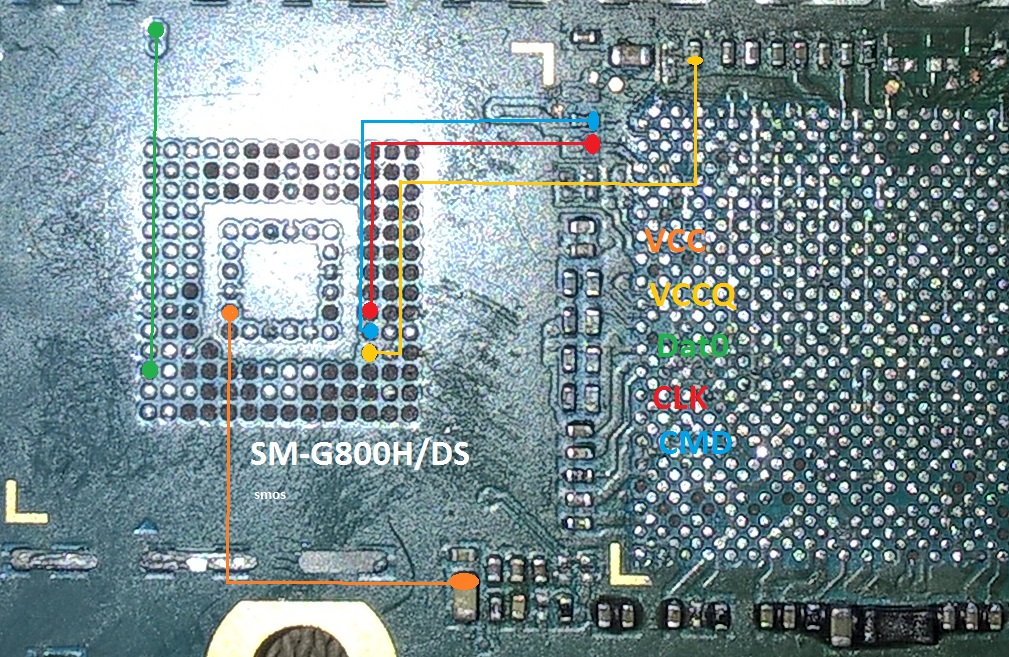

pinout samsung g800 :





[Ivan kern nunes]

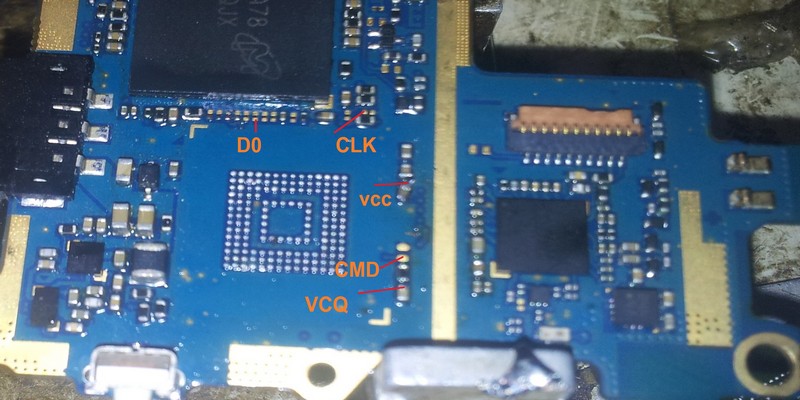

pinout samsung g3812 :





[Ivan kern nunes]

g3502 pinout isp :



[brall]

moto g2

[Ivan kern nunes]

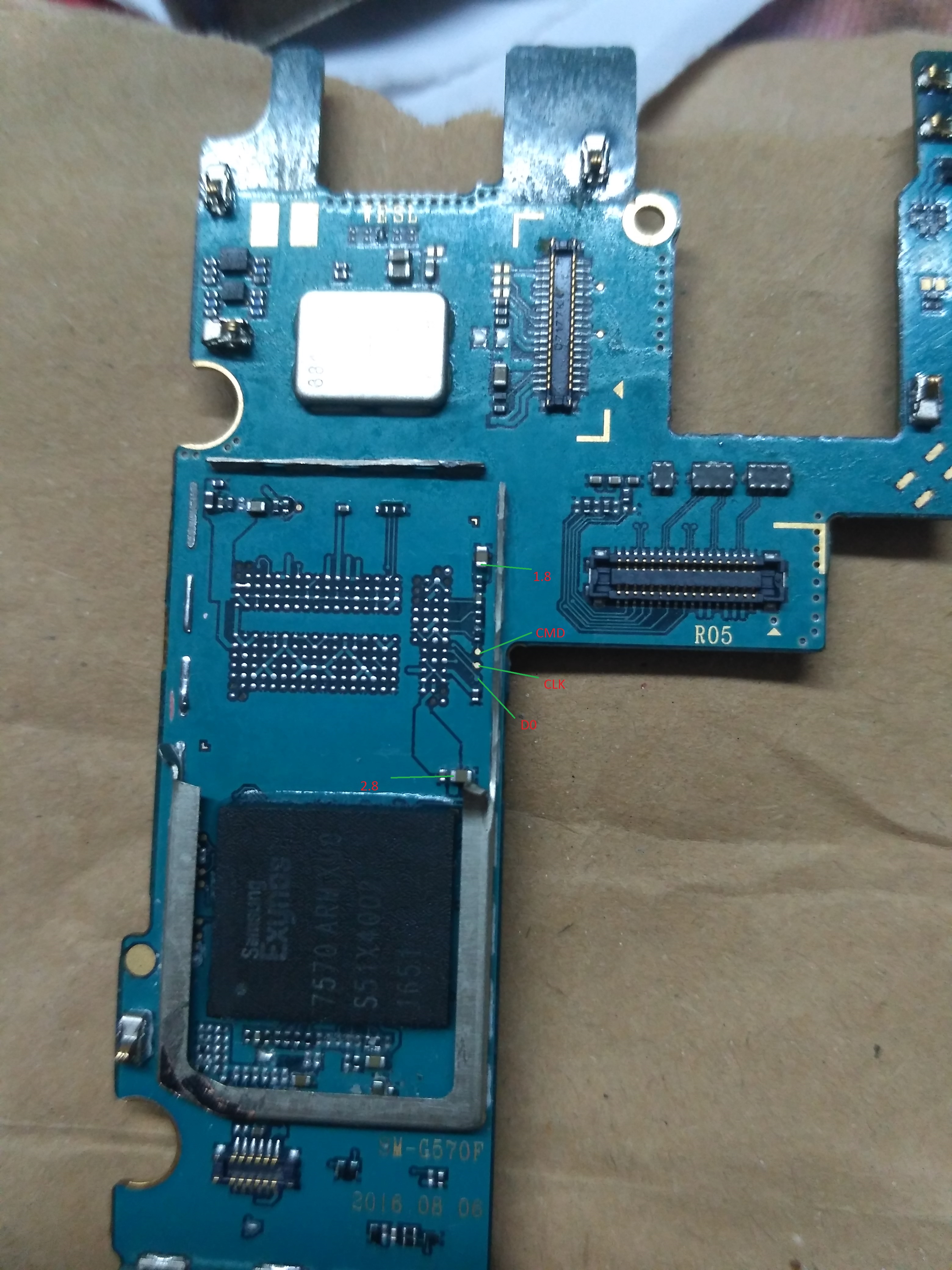

pinout samsung G570 .





[brall]

[magalhaescell]

Lumia 920

[brall]

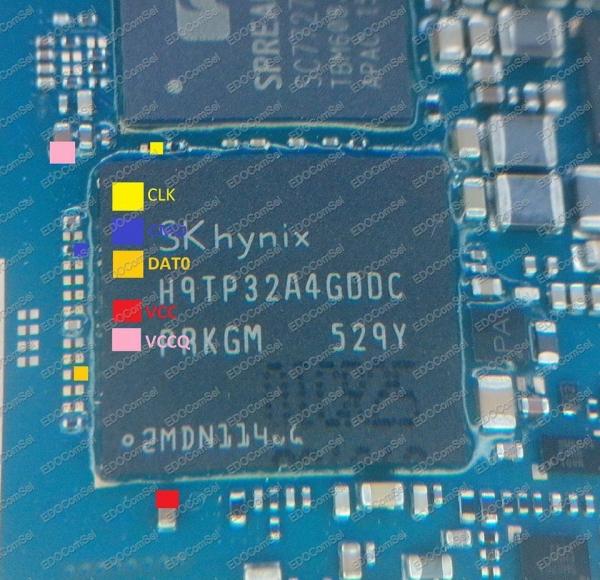

g313 g318 pnouts
