Rodrigo Griggio Postado Julho 23, 2015 Compartilhar Postado Julho 23, 2015 Amigos, tenho em mãos um Caterpillar B15Q, esta com problemas no microfone muito baixo, como não encontrei um mic para este atc, estou pensando em tentar adaptar um. Como devo proceder? O mic tem 5 pinos soldado na placa, dois em cada lado e um no meio, sendo que pretende colocar no lugar um mic que tem dois fios, (negativo e positivo). Qualquer ajuda é bem vinda... Link para o comentário Compartilhar em outros sites More sharing options...
matheus_mazone Postado Julho 23, 2015 Compartilhar Postado Julho 23, 2015 poste a foto foto da placa Link para o comentário Compartilhar em outros sites More sharing options...

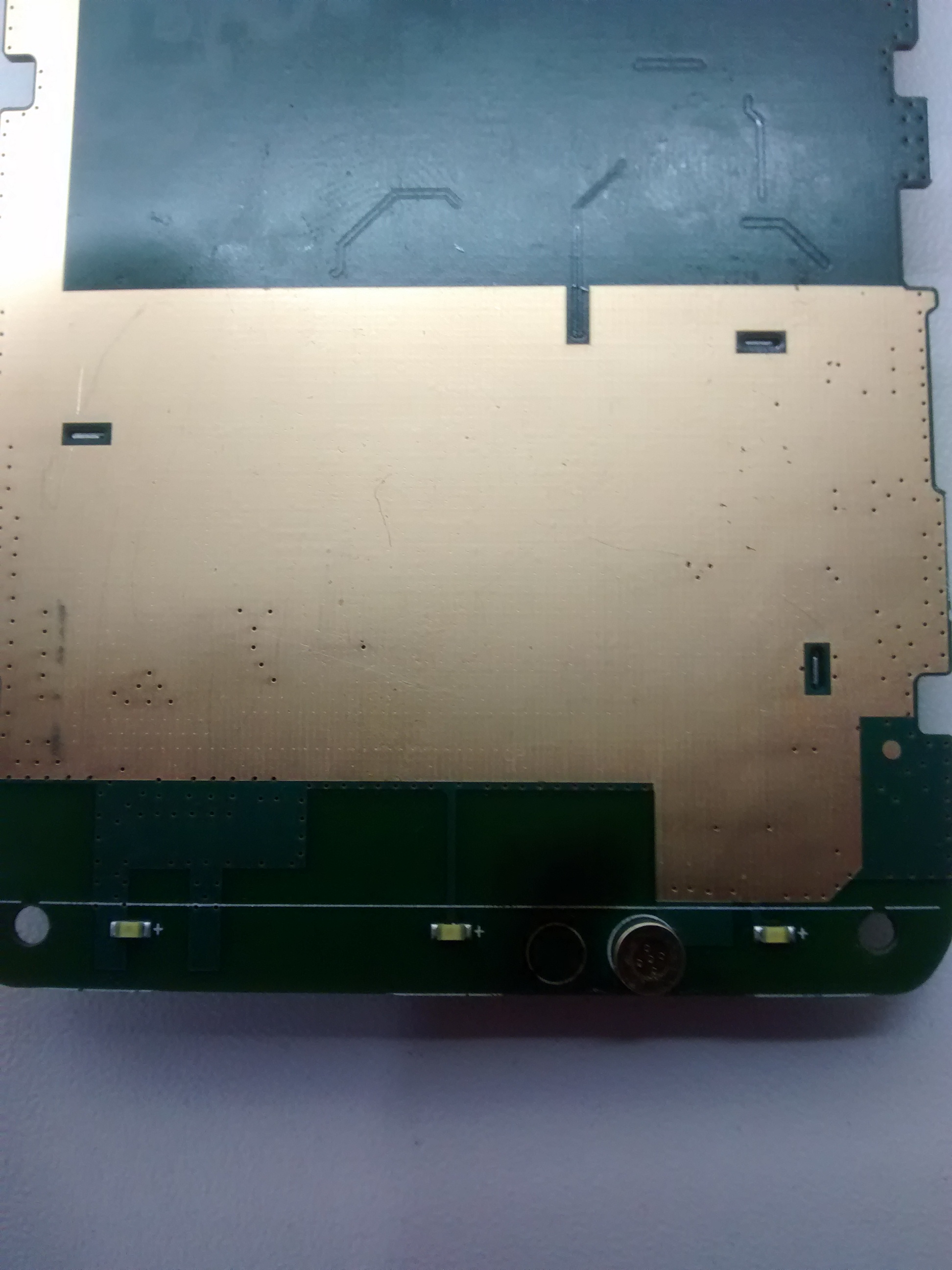

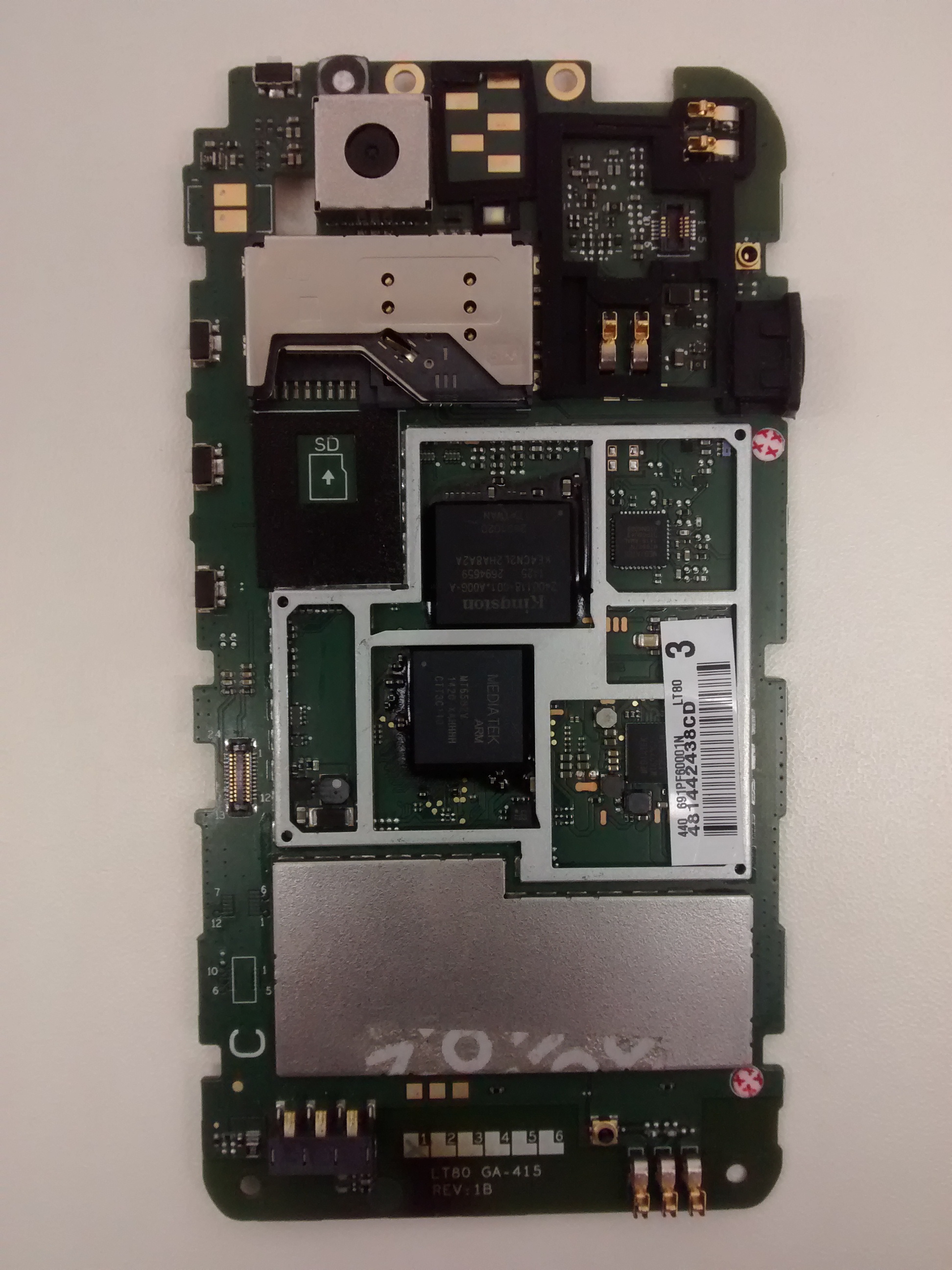

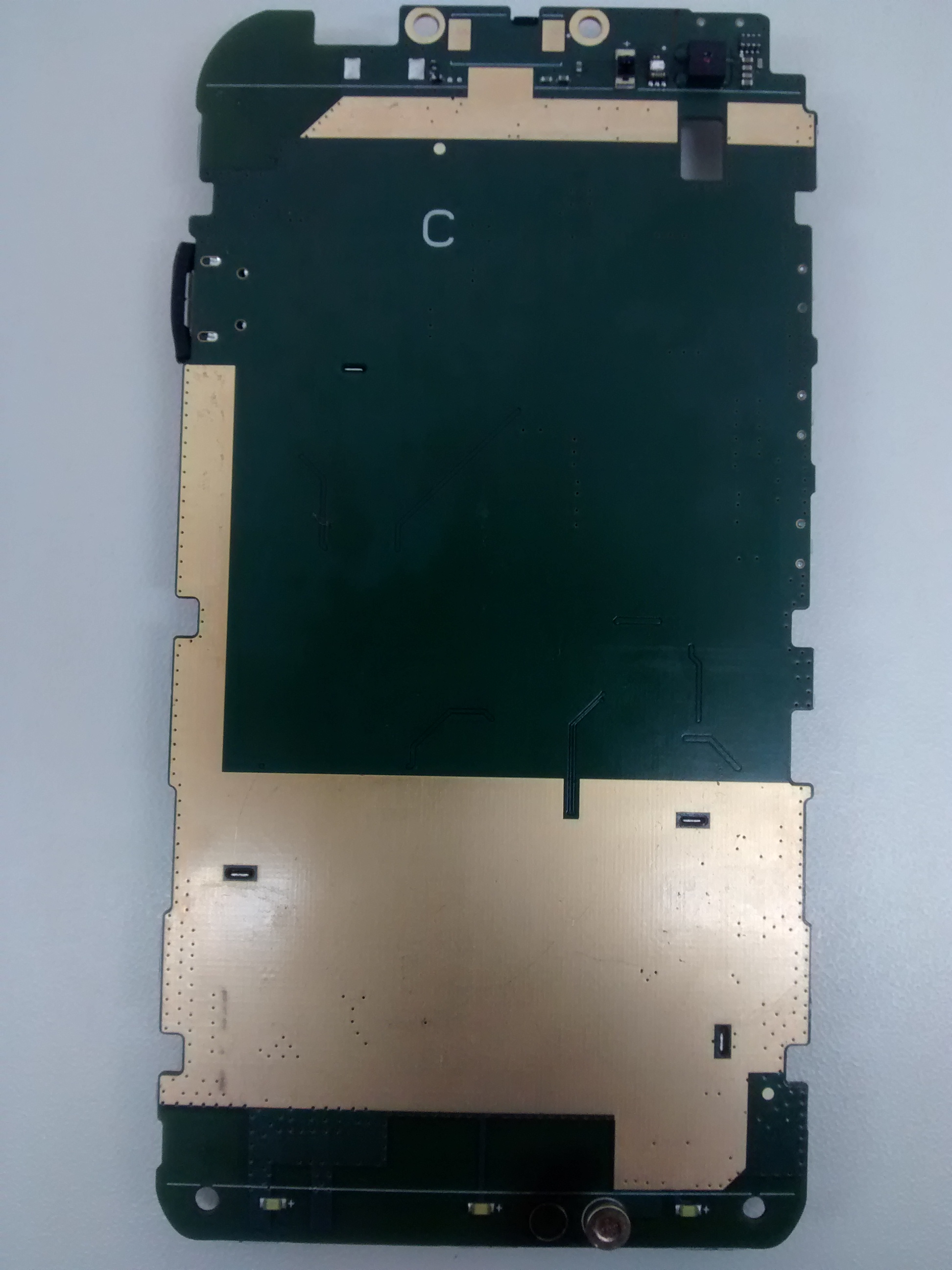

Rodrigo Griggio Postado Julho 23, 2015 Autor Compartilhar Postado Julho 23, 2015 poste a foto foto da placa Link para o comentário Compartilhar em outros sites More sharing options...
matheus_mazone Postado Julho 23, 2015 Compartilhar Postado Julho 23, 2015 amigo esse mic vc pode retirar com uma estaçao de ar quente e substituir por um mic mp7 vai ser um circulo e um ponto no meio positivo vai no meio e negativo nbo circulo ou até mesmo pode ser usado um mic do ex108 ex112 Motorola ou Nokia também tem alguns modelos com esse mic Link para o comentário Compartilhar em outros sites More sharing options...
matheus_mazone Postado Julho 23, 2015 Compartilhar Postado Julho 23, 2015 só mais uma dica nesse circulo que vc falou que tem os quatro pinos vc pode uni-los com o negativo e no centro positivo Link para o comentário Compartilhar em outros sites More sharing options...
Rodrigo Griggio Postado Julho 23, 2015 Autor Compartilhar Postado Julho 23, 2015 correto, fiz isso, mais usei um mic de tablet, com fio, positivo e nagativo... o pino do meio é positivo e os outros fiz jumper. funcionou. Link para o comentário Compartilhar em outros sites More sharing options...
matheus_mazone Postado Julho 23, 2015 Compartilhar Postado Julho 23, 2015 isso mesmo que te falei no caso mic mp7... tava fazendo um desenho aqui pra vc mais ja que conseguiu nem vou postar Rodrigo Griggio reagiu a isso 1 Link para o comentário Compartilhar em outros sites More sharing options...
Rodrigo Griggio Postado Julho 23, 2015 Autor Compartilhar Postado Julho 23, 2015 mic mp7 no caso a pinagem é a mesma? soldaria na placa ou ficaria como fiz? Link para o comentário Compartilhar em outros sites More sharing options...
matheus_mazone Postado Julho 23, 2015 Compartilhar Postado Julho 23, 2015 isso o mic de mp7 é o mesmo do tablet que vc usou ... fica igual nesse caso seu os pontos sao separados mais na maioria ou grande maioria é um circulo e é so por positivo no centro e negativo no circulo e ja era ... Rodrigo Griggio reagiu a isso 1 Link para o comentário Compartilhar em outros sites More sharing options...
Rodrigo Griggio Postado Julho 24, 2015 Autor Compartilhar Postado Julho 24, 2015 fiz isso, saiu funcionando, hj cliente volta que o mic nao funciona mais... azar... Link para o comentário Compartilhar em outros sites More sharing options...
matheus_mazone Postado Julho 24, 2015 Compartilhar Postado Julho 24, 2015 amigo pode ser o mic mesmo que nao presta troque e faça novo teste Link para o comentário Compartilhar em outros sites More sharing options...
Frank Mercury Postado Julho 24, 2015 Compartilhar Postado Julho 24, 2015 só pra fortalecer o microfone que pode ser compatíveis Nokia n200,lg a290, matheus_mazone e Rodrigo Griggio reagiu a isso 2 Link para o comentário Compartilhar em outros sites More sharing options...
Rodrigo Griggio Postado Julho 24, 2015 Autor Compartilhar Postado Julho 24, 2015 ja tentei com dois, agora não funciona nem com reza... Link para o comentário Compartilhar em outros sites More sharing options...
Frank Mercury Postado Julho 24, 2015 Compartilhar Postado Julho 24, 2015 pega o microfone de fio e solda direto nos componentes embaixo da placa tenta soldar nos pretos primeiro se nao der certo joga direto nos cinzas lah do inicio....na parte de tras da placa atras do conector de bateria..... Link para o comentário Compartilhar em outros sites More sharing options...
Ivan kern nunes Postado Julho 25, 2015 Compartilhar Postado Julho 25, 2015 boa noite rodrigo,use microfone samsung,aqui já passei muito por isto,agora somente estou usando microfone original samsung ex: d800 e s5830,estes são perfeitos para substituição destes e para adaptação. Rodrigo Griggio reagiu a isso 1 Link para o comentário Compartilhar em outros sites More sharing options...
Rodrigo Griggio Postado Julho 28, 2015 Autor Compartilhar Postado Julho 28, 2015 só pra fortalecer o microfone que pode ser compatíveis Nokia n200,lg a290, Deu certo com o mic do a290... Ficou perfeito, ssão muito parecidos. Obrigado pela indicação. Frank Mercury e Ivan kern nunes reagiu a isso 2 Link para o comentário Compartilhar em outros sites More sharing options...
Ivan kern nunes Postado Julho 28, 2015 Compartilhar Postado Julho 28, 2015 obrigado pelo retorno rodrigo. sendo assim tópico fechado. Rodrigo Griggio reagiu a isso 1 Link para o comentário Compartilhar em outros sites More sharing options...
