marviniciuz Postado Novembro 4, 2015 Compartilhar Postado Novembro 4, 2015 Ola pessoal, estou com um ATC na bancada com as trilhas do conector de carga rompidas, fiz um jump do + e -, ligando o usb na fonte ele carrega mais se colocar no carregador ele mostra bateria 0% e desliga. Alguem sabe algum jump de conector? Aguardo! Link para o comentário Compartilhar em outros sites More sharing options...
Flavio Rufino Postado Novembro 4, 2015 Compartilhar Postado Novembro 4, 2015 Mande uma foto para que possamos te auxilia com um jumper. Link para o comentário Compartilhar em outros sites More sharing options...

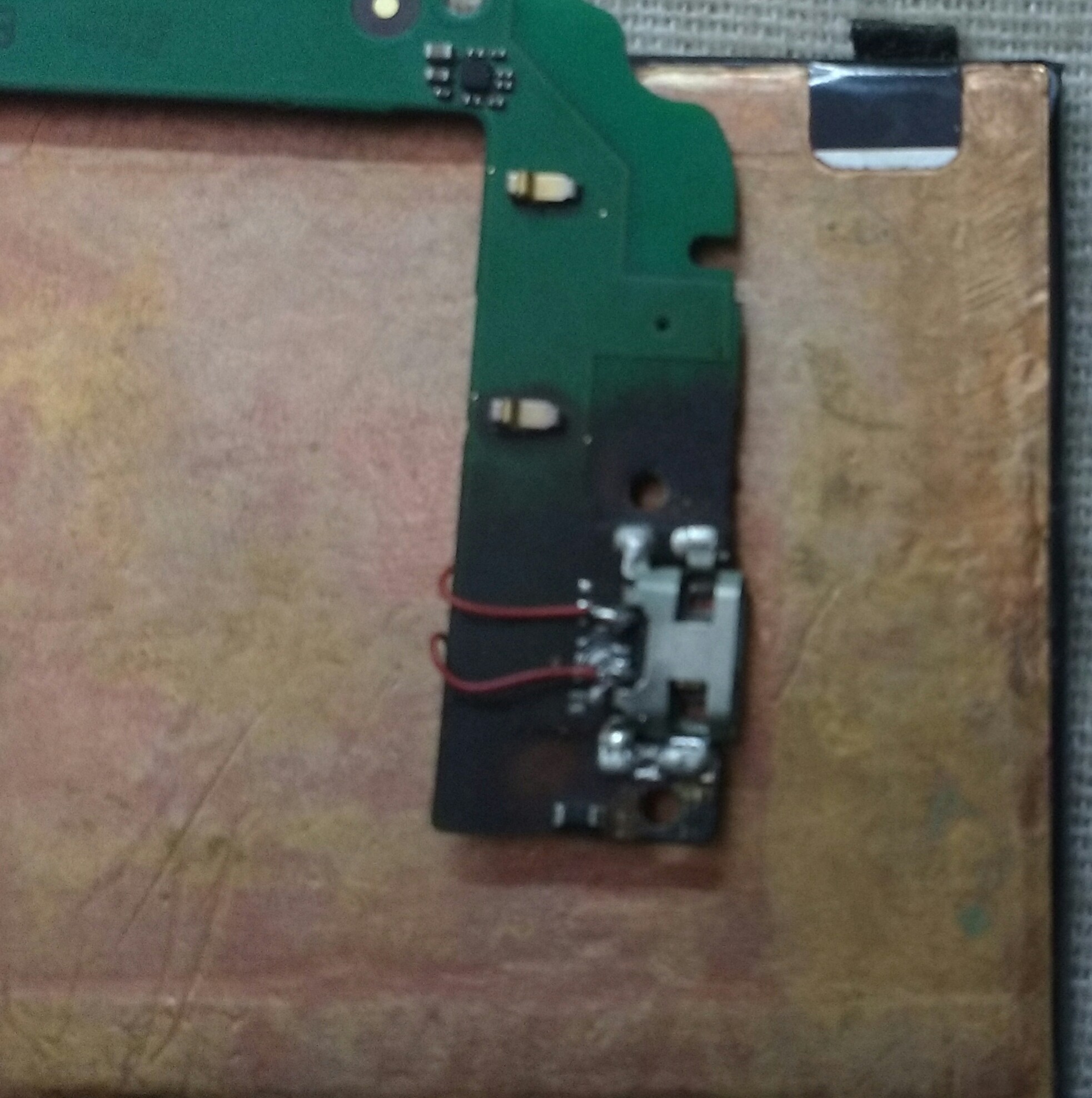

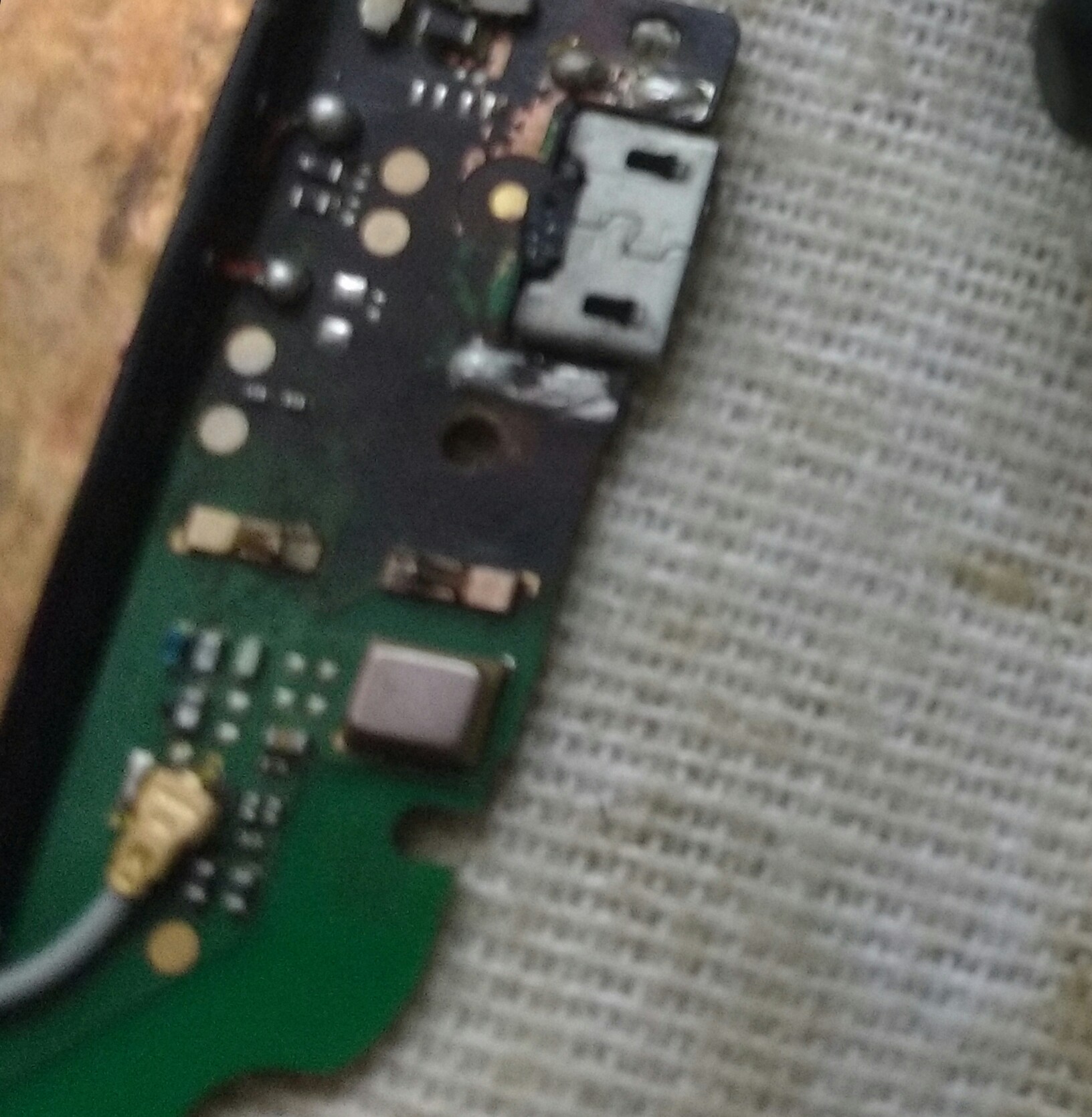

marviniciuz Postado Novembro 4, 2015 Autor Compartilhar Postado Novembro 4, 2015 MAURI PLANET CELL e Adams Walace reagiu a isso 2 Link para o comentário Compartilhar em outros sites More sharing options...
Prestare Postado Novembro 13, 2015 Compartilhar Postado Novembro 13, 2015 VC conseguiu alguma solução? To cm o mesmo problemas RS Link para o comentário Compartilhar em outros sites More sharing options...
Adams Walace Postado Novembro 20, 2015 Compartilhar Postado Novembro 20, 2015 Em 04/11/2015 14:04:21, marviniciuz disse: Então? Qual foi a solução? topcelsmg e forforway reagiu a isso 2 Link para o comentário Compartilhar em outros sites More sharing options...
Aldinei Jose Postado Novembro 20, 2015 Compartilhar Postado Novembro 20, 2015 note que foram soldados dois fios que saem do conector usb * e - e vao para o outro lado da placa sendo soldados nos polos indicados na imagem 1 Ivan kern nunes, topcelsmg e mostachio75 reagiu a isso 3 Link para o comentário Compartilhar em outros sites More sharing options...
aguiazul cell Postado Novembro 21, 2015 Compartilhar Postado Novembro 21, 2015 amigo vejo que vc aqueceu demais a placa ,pode ter danificado,mais sempre que acontece da trilha se romper , eu procuro não fazer jumper ,a melhor maneira é isolar a placa com a fita kapton mais a fita reflexiva ,depois vc pega algo como uma lamina raspe as 5 trilhas sem afundar muito,somente até achar o cobre na placa,após estanhe o local do cobre,passe solda nos cincos contatos do conector , com a estação de ar, rapidamente fazendo movimentos circulares,se quiser que o conector fique mais firme na placa sem soltar das trilhas ,coloque umas pedras breu dentro de uma garrafa pequena com álcool isopropílico até ele derreter e ficar amarelo ,use com um ponta de cotonete nas trilhas, somente encoste,e passe o ferro de solda nas trilhas,ficará com uma liga e não se soltará facilmente,não colocar muito pois dá uma cola muito forte,colocando muito se secara dentro do conector; endurecera e perdera o conector,espero ter ajudado. 5 horas atrás, Aldinei Jose disse: note que foram soldados dois fios que saem do conector usb * e - e vao para o outro lado da placa sendo soldados nos polos indicados na imagem 1 verifica se essas soldas estão encostando uma a outra, se tiver vc não conseguira pois fechara curto . Ivan kern nunes, marviniciuz, Leandro Decol e 1 outro reagiu a isso 4 Link para o comentário Compartilhar em outros sites More sharing options...
Adams Walace Postado Novembro 24, 2015 Compartilhar Postado Novembro 24, 2015 Com base nos esquemas elétricos do Moto G2, quais pinos do conector 1,2,3,4,5 eu preciso ligar no jump? o 1 é terra o 2 é o que vai no TP1001 e o 5 é o que vai no TP1004 é isto memso? Link para o comentário Compartilhar em outros sites More sharing options...
rafacellassistencia Postado Janeiro 7, 2016 Compartilhar Postado Janeiro 7, 2016 Somente o primeiro e quinto pino do conector são soldados ? Link para o comentário Compartilhar em outros sites More sharing options...
Cleyton Moreira Postado Janeiro 8, 2016 Compartilhar Postado Janeiro 8, 2016 nao amigo na realidade todos sao soldados,mas se voce quiser so carregaro aparelho basta soldar o primeiro e o quinto pino,e o restando do meio sao de dados zactec reagiu a isso 1 Link para o comentário Compartilhar em outros sites More sharing options...
rodrigomoreira27 Postado Abril 9, 2016 Compartilhar Postado Abril 9, 2016 Então galera esse jumper é assim mesmo que faz ? Link para o comentário Compartilhar em outros sites More sharing options...

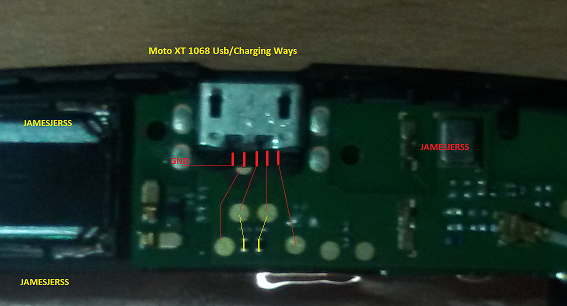

Este é um post popular. LEMCELL Postado Abril 9, 2016 Este é um post popular. Compartilhar Postado Abril 9, 2016 Amigo segue uma foto com jumper de todos os pinos Leonardo Bier, topcelsmg, Leandro Decol e 6 outros reagiu a isso 6 3 Link para o comentário Compartilhar em outros sites More sharing options...
rodrigomoreira27 Postado Abril 10, 2016 Compartilhar Postado Abril 10, 2016 ok Link para o comentário Compartilhar em outros sites More sharing options...

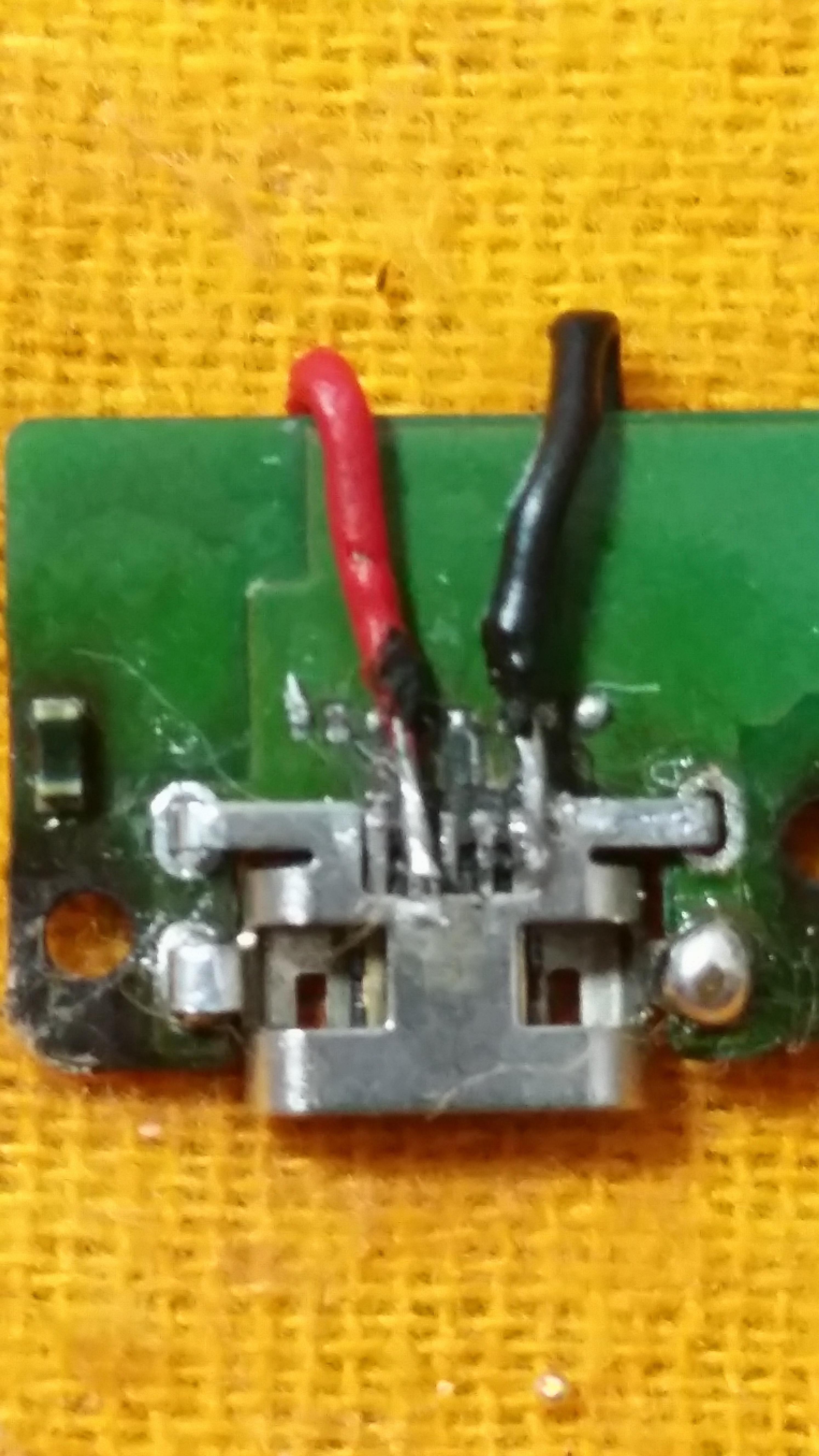

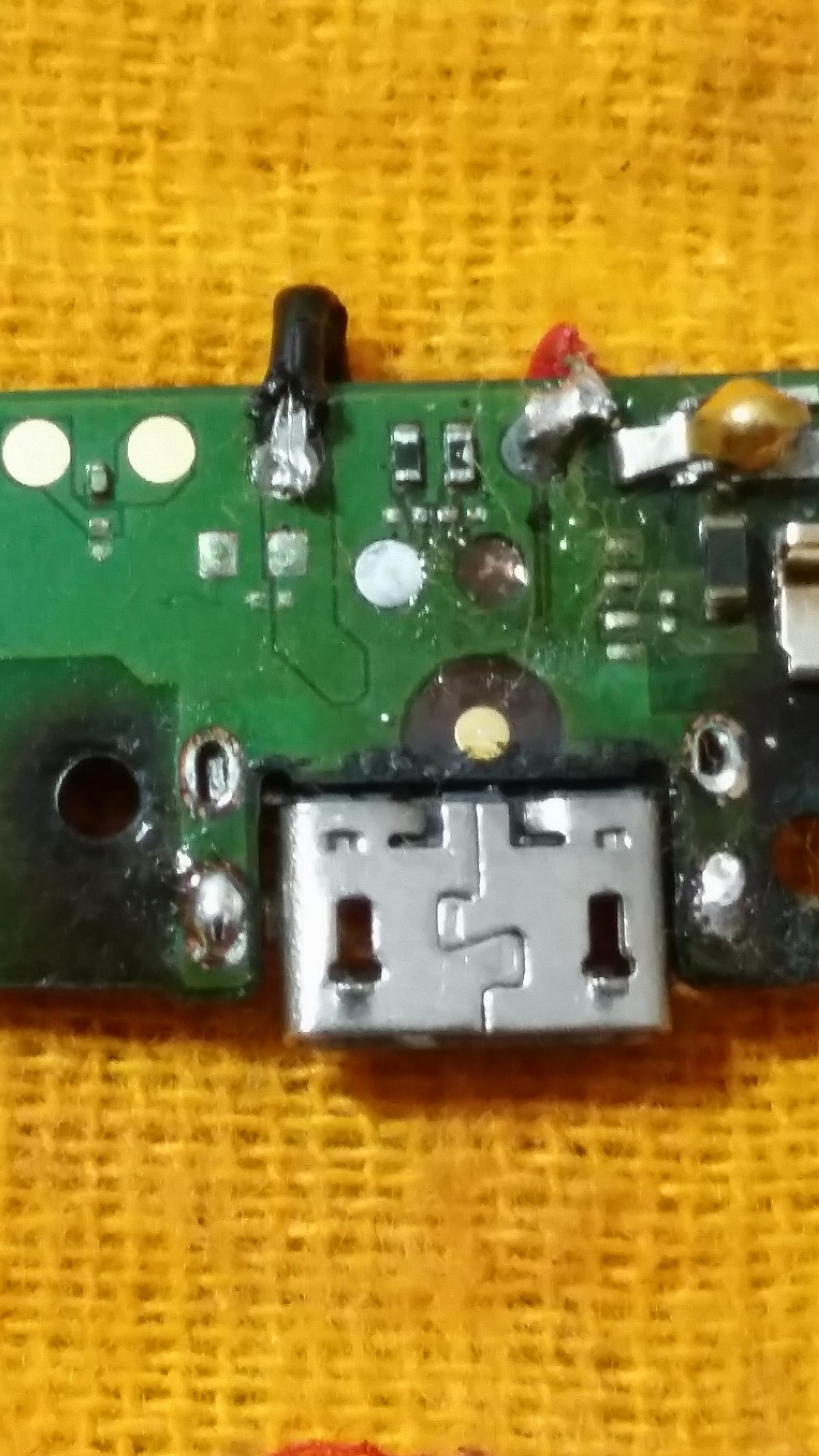

rodrigomoreira27 Postado Abril 10, 2016 Compartilhar Postado Abril 10, 2016 fiz o jumper, só para poder carregar o celular mesmo! será q fiz certo? quando ligo não acontece nada no aparelho! só esquenta o conector onde esta plugado o carregador! Link para o comentário Compartilhar em outros sites More sharing options...

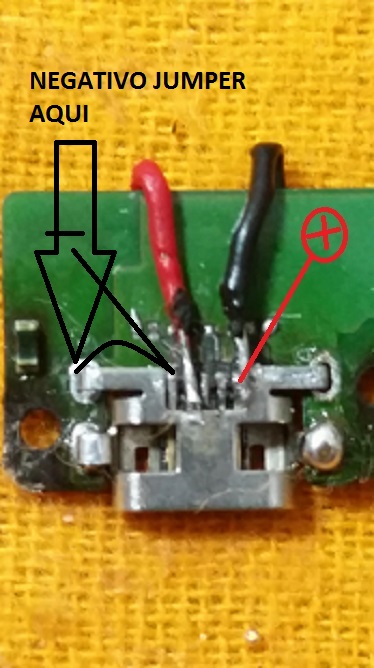

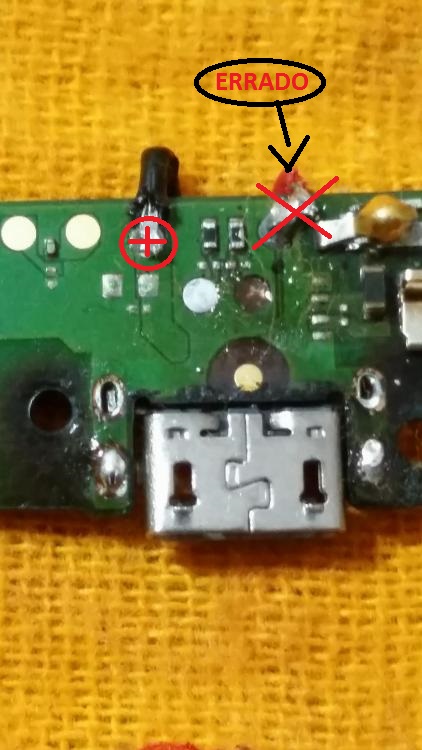

LEMCELL Postado Abril 10, 2016 Compartilhar Postado Abril 10, 2016 45 minutos atrás, rodrigomoreira27 disse: Amigo seu jumper está errado, invertido segue imagens de como é o certo ok. Quando for soldar os cabo cuidado para não colar um pino no outro com estanho, pois vai dar curto. Cole o fio bem na ponta do pino e do fio assim fica com menos risco de encostar em outro pino. o Negativo caso não entenda na foto é soldado bem onde está a flecha na perna do conector. soldou o positivo no pino e local errado da placa Eliseu Rangel e anderson01 reagiu a isso 2 Link para o comentário Compartilhar em outros sites More sharing options...
rodrigomoreira27 Postado Abril 11, 2016 Compartilhar Postado Abril 11, 2016 Então esse fio vermelho vai ser soldado onde vc marcou com a seta ? Correto? E o outro lado conecto onde? Link para o comentário Compartilhar em outros sites More sharing options...
rodrigomoreira27 Postado Abril 11, 2016 Compartilhar Postado Abril 11, 2016 Onde vc marcou com um (X) Em vez de ser ali onde vai ser? Link para o comentário Compartilhar em outros sites More sharing options...
ToninhoSantos Postado Abril 11, 2016 Compartilhar Postado Abril 11, 2016 (editado) Porque não usa fio esmaltado? A imagem que o amigo indicou está bem clara, ou seja no lugar onde soldou o fio preto, dessolde e solde o fio vermelho e o primeiro terminal do conector solde em qualquer lugar do corpo do próprio conector. Espero ter ajudado Editado Abril 11, 2016 por ToninhoSantos mayno, Eliseu Rangel e rodrigomoreira27 reagiu a isso 3 Link para o comentário Compartilhar em outros sites More sharing options...
LEMCELL Postado Abril 11, 2016 Compartilhar Postado Abril 11, 2016 8 horas atrás, rodrigomoreira27 disse: Onde vc marcou com um (X) Em vez de ser ali onde vai ser? No X não vai nenhum amigo, ali somente se você for fazer de armazenamento, mais ai vai precisar fazer jumper em todos os pinos, agora se for somente carga, vc solda o positivo como marquei na imagem e o negativo na perna do conector como na imagem, na imagem a linha que fiz vermelho é o positivo e o preto o negativo. Eliseu Rangel, epoul cell e rodrigomoreira27 reagiu a isso 3 Link para o comentário Compartilhar em outros sites More sharing options...
LEMCELL Postado Abril 11, 2016 Compartilhar Postado Abril 11, 2016 Lembrando amigo, o pino positivo não deixe entrar em contato com a carcaça do conector, E também uma dica, se a trilha do negativo estiver boa vc não precisa fazer o jumper dela, apenas faz do positivo rodrigomoreira27 e Eliseu Rangel reagiu a isso 2 Link para o comentário Compartilhar em outros sites More sharing options...
rodrigomoreira27 Postado Abril 11, 2016 Compartilhar Postado Abril 11, 2016 Ta sem trilha Link para o comentário Compartilhar em outros sites More sharing options...
LEMCELL Postado Abril 11, 2016 Compartilhar Postado Abril 11, 2016 28 minutos atrás, rodrigomoreira27 disse: Ta sem trilha Blz, então é só soldar o negativo na perna do conector mesmo. caso queira fazer o jumper de todos os pinos monto ma imagem pra vc blz. Eliseu Rangel, psii celulares e rodrigomoreira27 reagiu a isso 3 Link para o comentário Compartilhar em outros sites More sharing options...
rodrigomoreira27 Postado Abril 11, 2016 Compartilhar Postado Abril 11, 2016 Blz Link para o comentário Compartilhar em outros sites More sharing options...
Este é um post popular. Magoga Postado Abril 11, 2016 Este é um post popular. Compartilhar Postado Abril 11, 2016 Rodrigo, sugiro que o senhor leve seu aparelho em uma assistência técnica onde um técnico especializado na área possa fazer o serviço sem colocar em risco seu celular. O Fórum Clangsm é um fórum onde "técnicos de celulares" compartilham informações, trocam ideia e tudo mais. Se o senhor quer entrar no ramo sugiro primeiramente que o senhor faça um curso de eletrônica pois não a como trabalhar na área sem ter conhecimento básico em eletrônica e solda. Agradeço a tentativa dos amigos em querer contribuir mas isso vai longe. Estou encerrando este tópico, duvidas ou sugestões favor mandar MP. Anderson Vieira, Eliseu Rangel, vitinhocel e 5 outros reagiu a isso 8 Link para o comentário Compartilhar em outros sites More sharing options...
